彭罗斯三角视错觉立体几何创意摆件

　　做结构设计久了，总免不了在常规工业产品建模之外，做些跳出实用功能框架的几何创意件，这次的彭罗斯三角结构，最早是在做3D打印创意展品的方案时构思的，这类结构本身没有传统工业零件的传动、承载、连接等实用属性，但在科普展示、创意陈设、几何教学场景里，反而有很独特的应用价值。

　　从实际落地的场景来看，这类视错觉几何件最常出现在科技馆的几何互动展区、设计工作室的陈设架、中小学数学思维课堂的展示教具，还有3D打印爱好者的个人作品陈列里，它不需要配套额外的动力结构、连接固件，单靠自身的造型矛盾感就能抓住观察者的注意力，比常规的几何方块、多面体摆件更有记忆点。

　　设计这个结构的时候，最先要处理的是视角欺骗性和实体可制造性的平衡——很多人对彭罗斯三角的认知停留在二维平面的不可能图形上，真要做成立体可打印、可触摸的实体，不能真的做出违背物理空间规则的结构，而是要通过截面的扭转、棱边的连续过渡，在特定的正视角度下呈现出三角闭环无限循环的视觉效果，偏离这个主视角之后，就能看到结构实际的断开与扭转衔接，这也是实体视错觉件和平面图案最核心的区别。

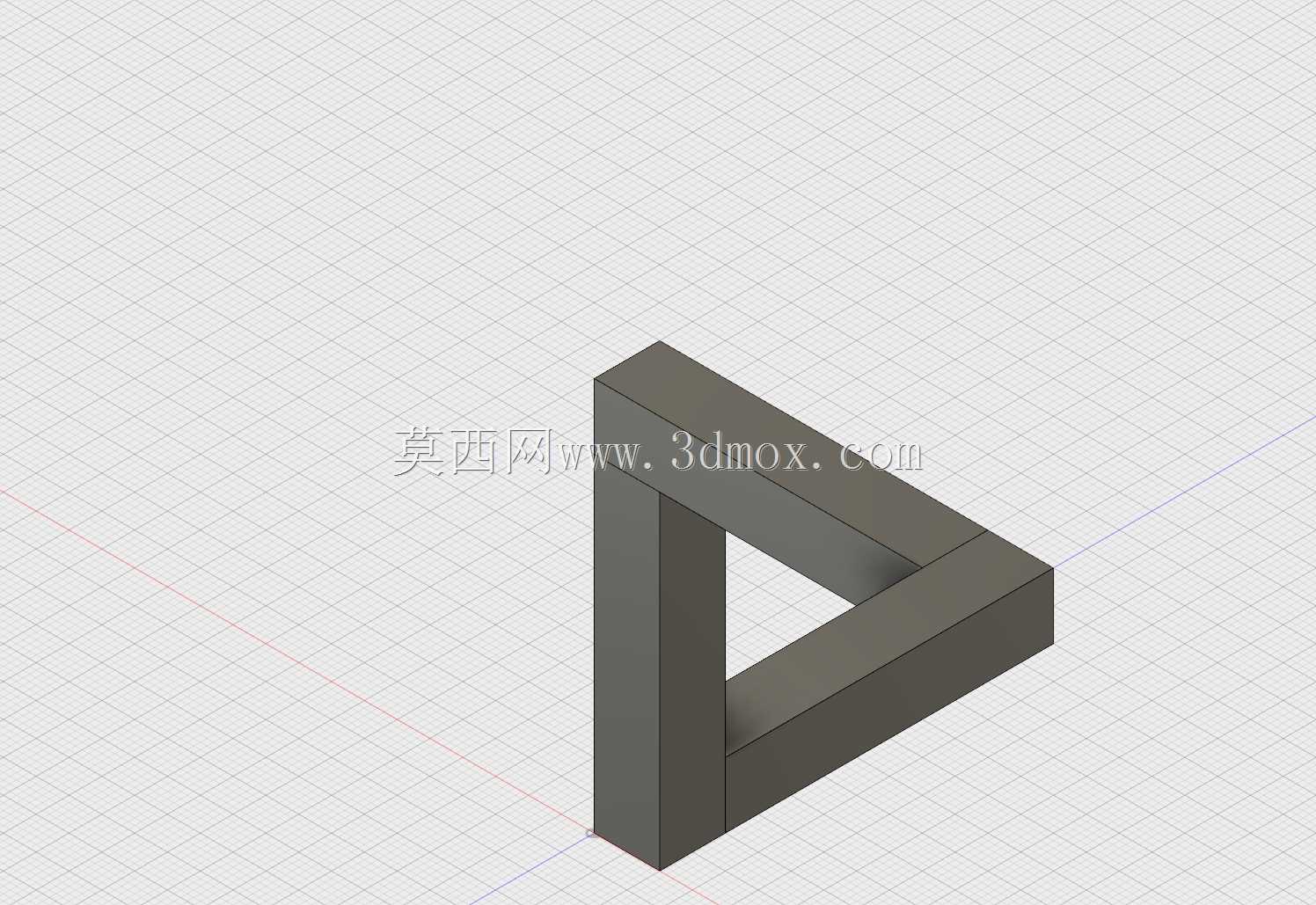

　　建模阶段最先确定的是杆件的截面参数，整体采用等截面正方形杆身，截面边长控制在整体外接三角形边长的六分之一，这个比例既能保证棱边的视觉连续性，不会因为杆身太粗显得结构臃肿，也不会因为杆身太细导致3D打印过程中出现翘曲、断边的问题。三个杆段的衔接位置没有做直角硬接，而是顺着视错觉的视觉走向做了平滑的角度扭转，每个衔接段的扭转角度经过反复调整，确保在主观察视角下，三个边的棱线能完美闭合，形成看似无限循环的三角轮廓，不会出现棱线错位穿帮的问题。

　　考虑到3D打印的成型特性，整个结构做了无支撑优化设计，所有悬空面的倾斜角度都控制在45度以上，不管是用FDM工艺的PLA耗材打印，还是用光固化工艺的树脂打印，都不需要额外添加支撑结构，打印完成后不需要做大量的支撑拆除、打磨修边工作，直接去除底板残留就能得到完整的成品。结构的底部做了微小的平面切边，不需要额外配置底座，直接放置在水平台面上就能保持稳定，不会因为重心偏移出现倾倒的问题，这个切边的位置特意选在主视角的视觉盲区，不会破坏正视角度下三角结构的完整轮廓。

　　从安装边界的角度来说，这个结构本身是独立的一体式摆件，不需要和其他设备、结构做装配连接，整体外接轮廓的最大尺寸控制在100毫米量级，既不会因为尺寸太小显得细节模糊，也不会因为尺寸太大占用过多的陈设空间，放在办公桌、展示架、展台上都能找到合适的摆放位置。如果是作为教学教具使用，还可以在杆身表面预留浅槽，粘贴不同颜色的标识条，用来演示视错觉的形成原理，帮助观察者理解空间透视和实体结构之间的差异。

　　实际打样测试的时候，特意调整了三个杆段的表面质感，相邻杆段采用细微的粗糙度差异，在主视角下能强化三角的循环视觉感受，偏离视角后又能清晰分辨出结构的实际衔接关系，避免观察者把实体结构真的当成违背物理规则的物体。整个结构没有薄壁、尖角等容易损坏的部位，日常拿取、摆放过程中不容易出现磕碰断裂的问题，作为长期陈设的展品也有足够的结构强度。

　　很多刚接触3D打印的爱好者会觉得这类创意几何件没有实际工业价值，但在结构设计的练习过程中，这类作品反而能锻炼建模时的空间视角把控能力，要在三维空间里精准调整每个棱边的角度、每个截面的朝向，让特定视角下的视觉效果符合预期，这种对空间形态的精准控制能力，反过来也能用到常规工业产品的建模工作里，比如做设备外观的曲面过渡、操作界面的视角优化、产品展示的渲染角度调整时，这种空间视角的把控经验都能派上用场。

　　和市面上常见的平面印刷的彭罗斯三角图案不同，这个实体结构可以让观察者亲手触摸、转动，从不同角度观察视错觉的形成过程，比平面图案的展示效果更有冲击力，不管是作为科普教具还是创意陈设，都能达到很好的展示效果。建模过程中没有做多余的装饰性特征，所有的曲面、棱边都是为了实现视错觉效果和3D打印的工艺要求服务，没有冗余的结构，整体造型简洁利落，不同颜色的耗材打印出来都能呈现出不错的视觉效果，不需要额外做后期的上色处理。
