防水运动款便携数码影像拍摄设备结构

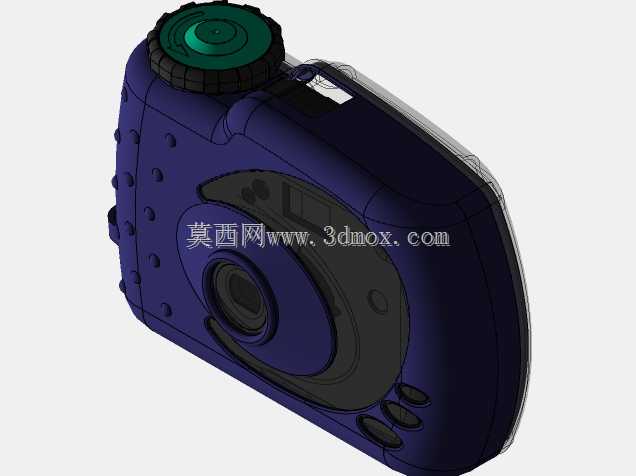

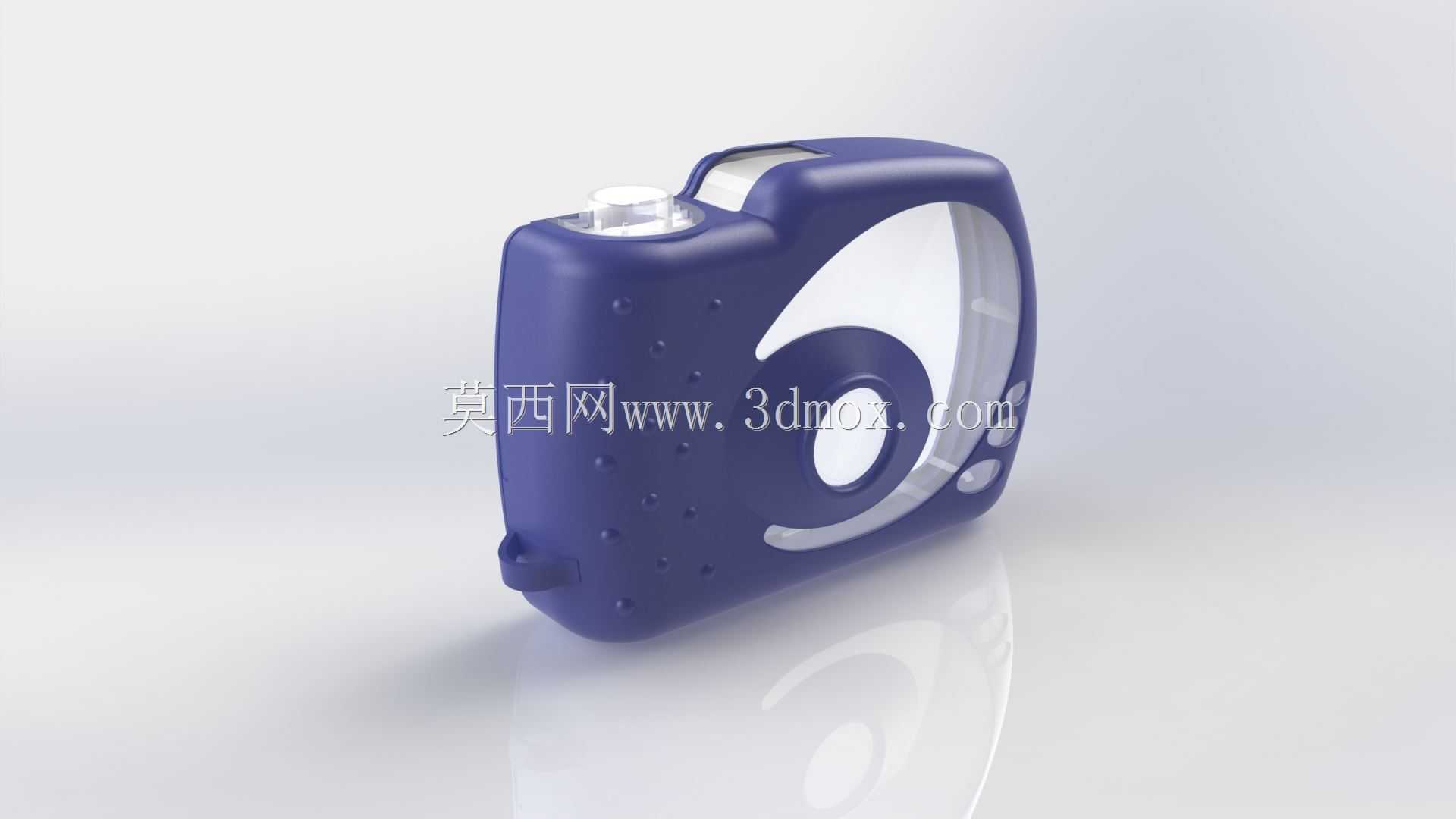

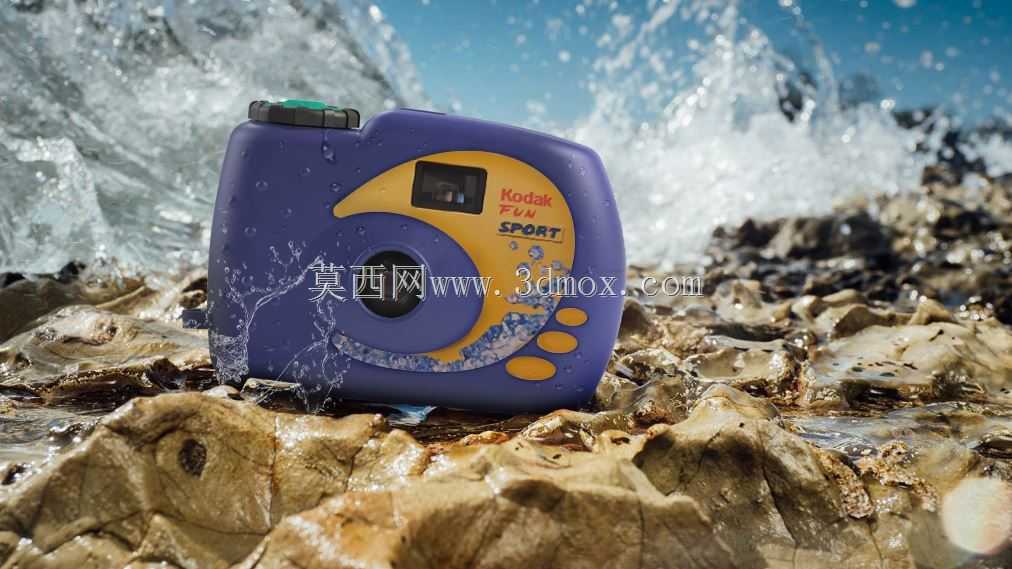

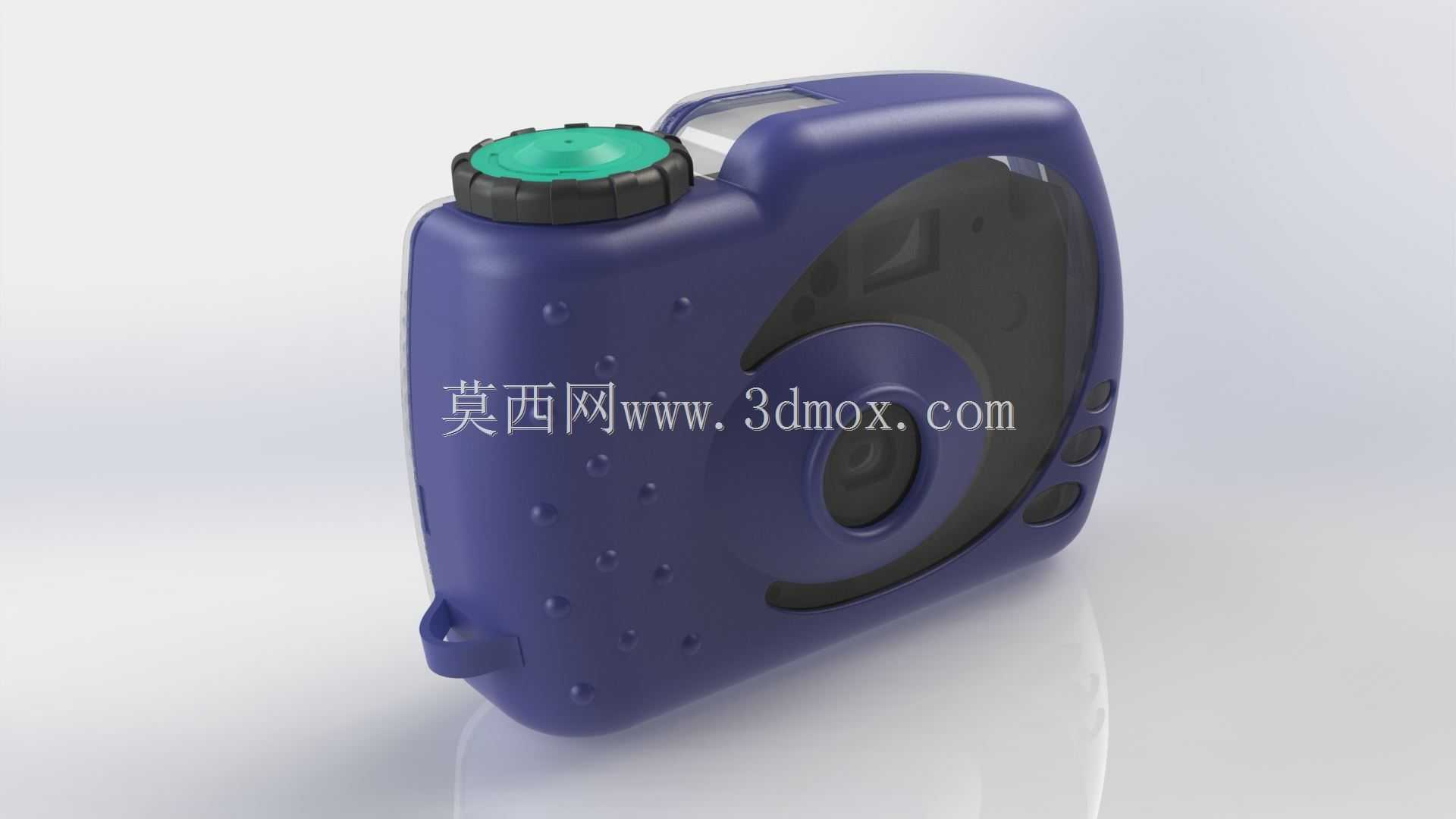

　　这款面向户外涉水场景设计的便携影像拍摄设备，核心解决普通消费级相机在浅滩戏水、雨天徒步、溯溪穿越这类场景下的进水损坏问题，整体采用一体化密封壳体结构，将成像模组、供电单元、操控按键全部集成在防水外壳内部，无需额外加装防水套即可直接在潮湿淋水环境下使用。从结构设计逻辑来看，壳体采用耐冲击的改性塑料材质，主体做了圆润化的弧面过渡，没有尖锐的棱角凸起，一方面是避免户外使用时磕碰剐蹭到用户或者其他装备，另一方面弧面结构在受到外力冲击时可以更好地分散应力，降低壳体开裂的风险，同时也能减少水流在壳体表面的阻力，在水下浅度使用时更容易握持稳定。顶部的大尺寸旋钮式操控结构做了高出壳体表面的凸起设计，旋钮表面覆盖软胶材质，

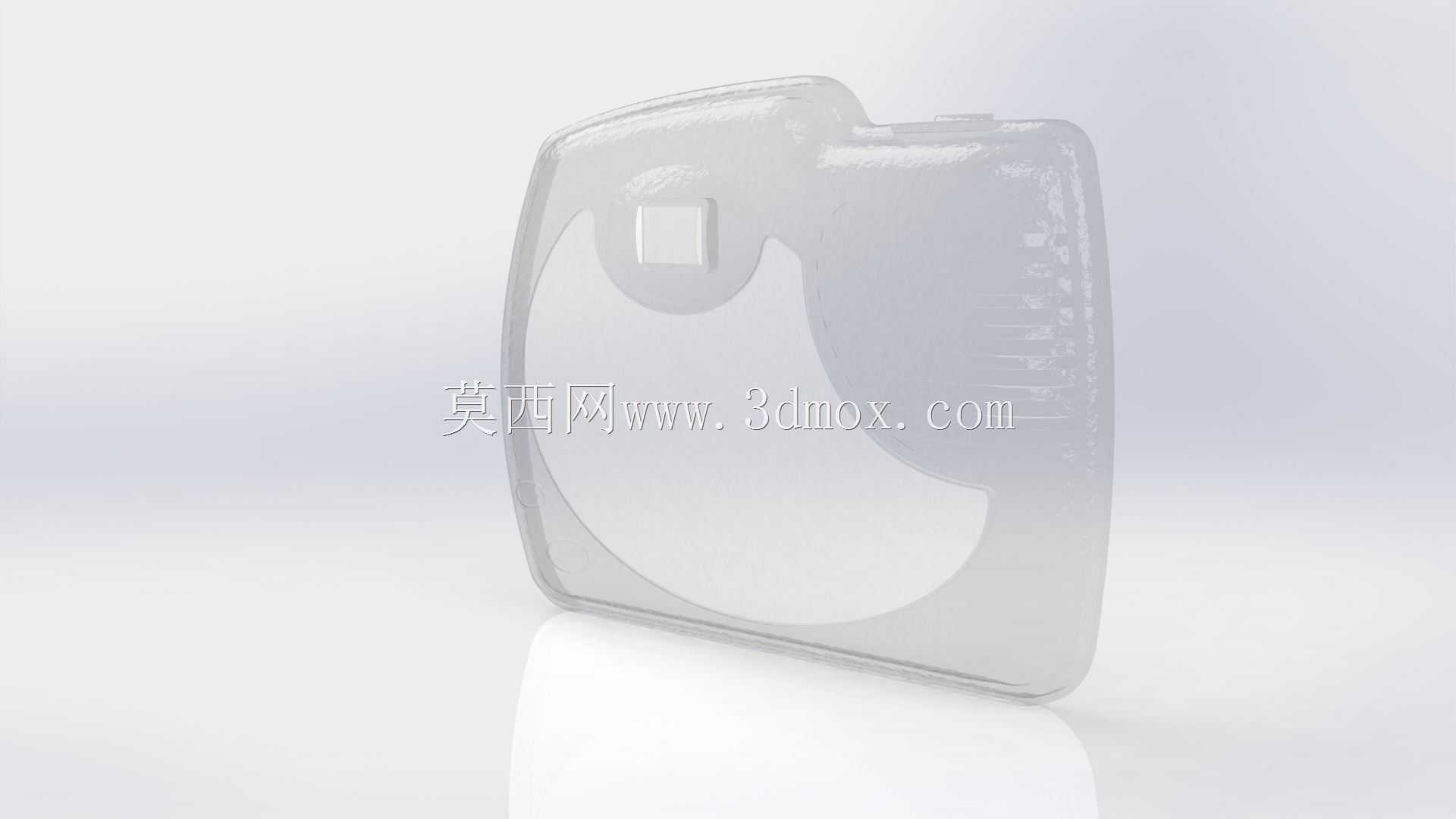

　　即使佩戴户外防滑手套或者手部沾有水渍、泥沙，也能精准完成模式切换、开关机这类操作，旋钮和壳体的衔接处采用多道径向密封圈结构，在旋钮转动的过程中始终保持密封面的压紧状态，避免水分从操控缝隙渗入壳体内部。正面的镜头区域做了内凹式的防护设计，镜头保护镜片和壳体之间采用环形密封胶圈压合固定，镜片表面做了防刮硬化处理，日常放置在背包中与钥匙、登山扣这类硬物接触也不容易产生划痕，内凹的结构可以在镜头意外接触平面时形成缓冲间隙，避免镜片直接受力碎裂。壳体侧面的几个功能按键全部采用一体化软胶包覆设计，按键和壳体为同材质二次注塑成型，没有额外的装配缝隙，按键的触发行程做了适配户外使用的优化，按压力度比普通室内使用的相机稍大，

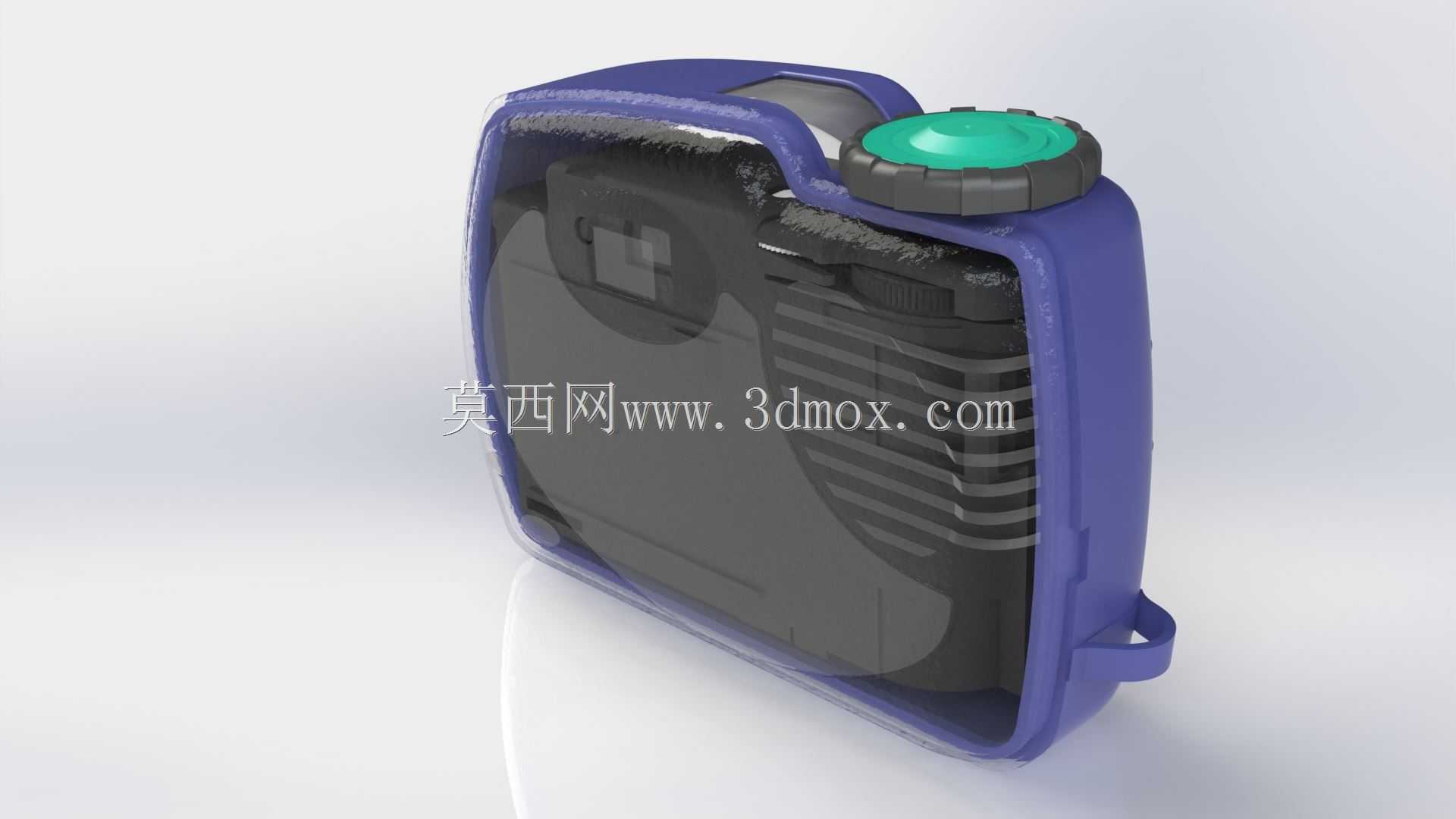

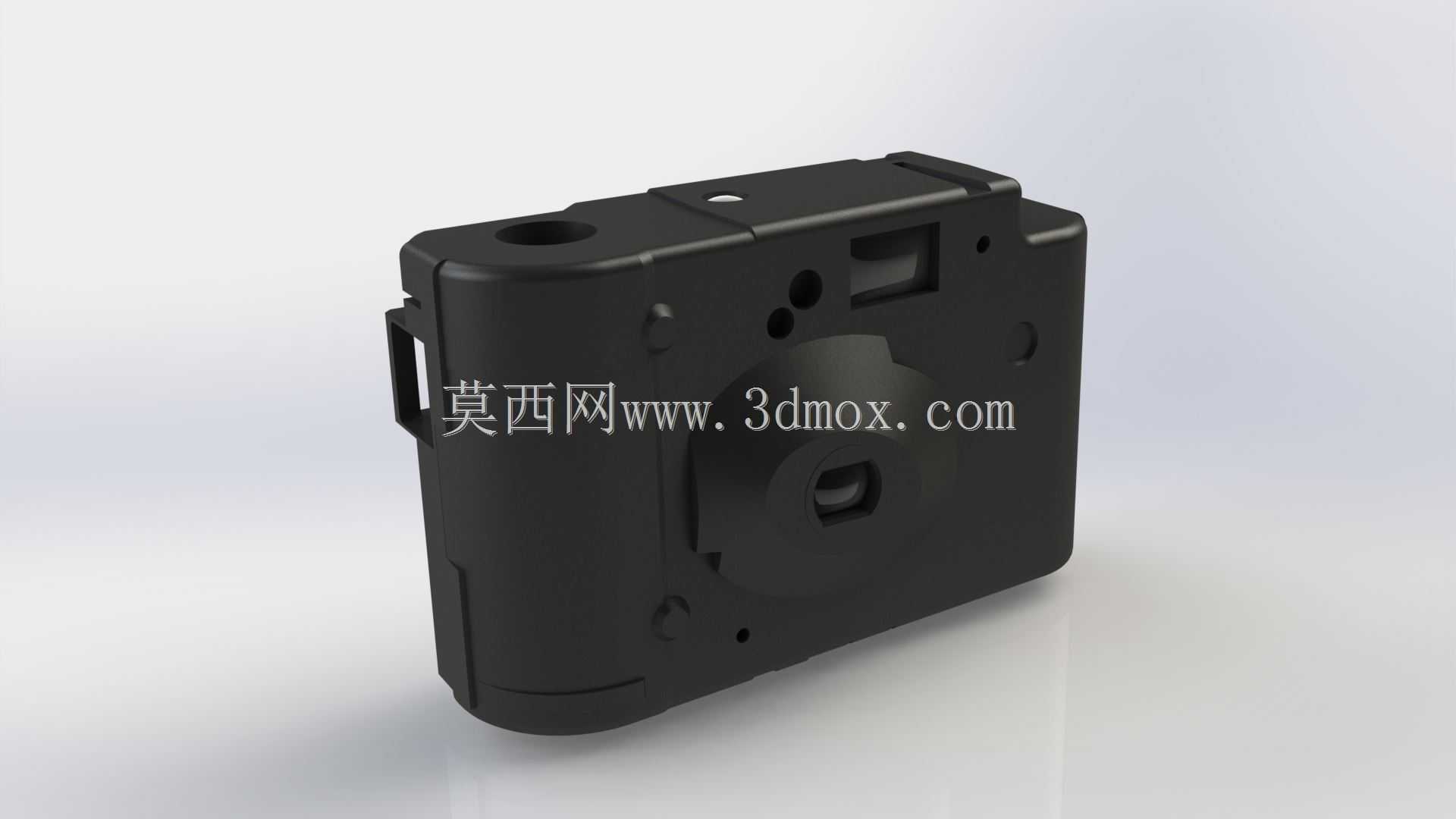

　　避免放在背包中被其他物品挤压误触开机，浪费设备电量。壳体边角处设计有一体式的挂绳孔结构，挂绳孔和壳体为整体成型，没有额外的装配连接件，承重能力可以满足户外挂在登山包肩带、手腕挂绳上的使用需求，不会因为拉扯出现挂点断裂的问题。从安装边界来看，整个设备的外形尺寸控制在单手握持的范围内，厚度适配普通成年人的手掌握持弧度，不需要额外加装握持手柄就可以稳定持握，壳体表面分布的点状凸起纹理是防滑结构，在手部沾水的情况下可以增加接触面的摩擦力，减少设备滑落的风险。设备的成像模组固定在壳体内部的定位筋位上，装配时通过周圈的定位柱精准对齐镜头保护镜片的中心位置，避免成像出现偏心、暗角问题，模组和壳体之间预留有减震缓冲的间隙，填充有薄型泡棉材料，

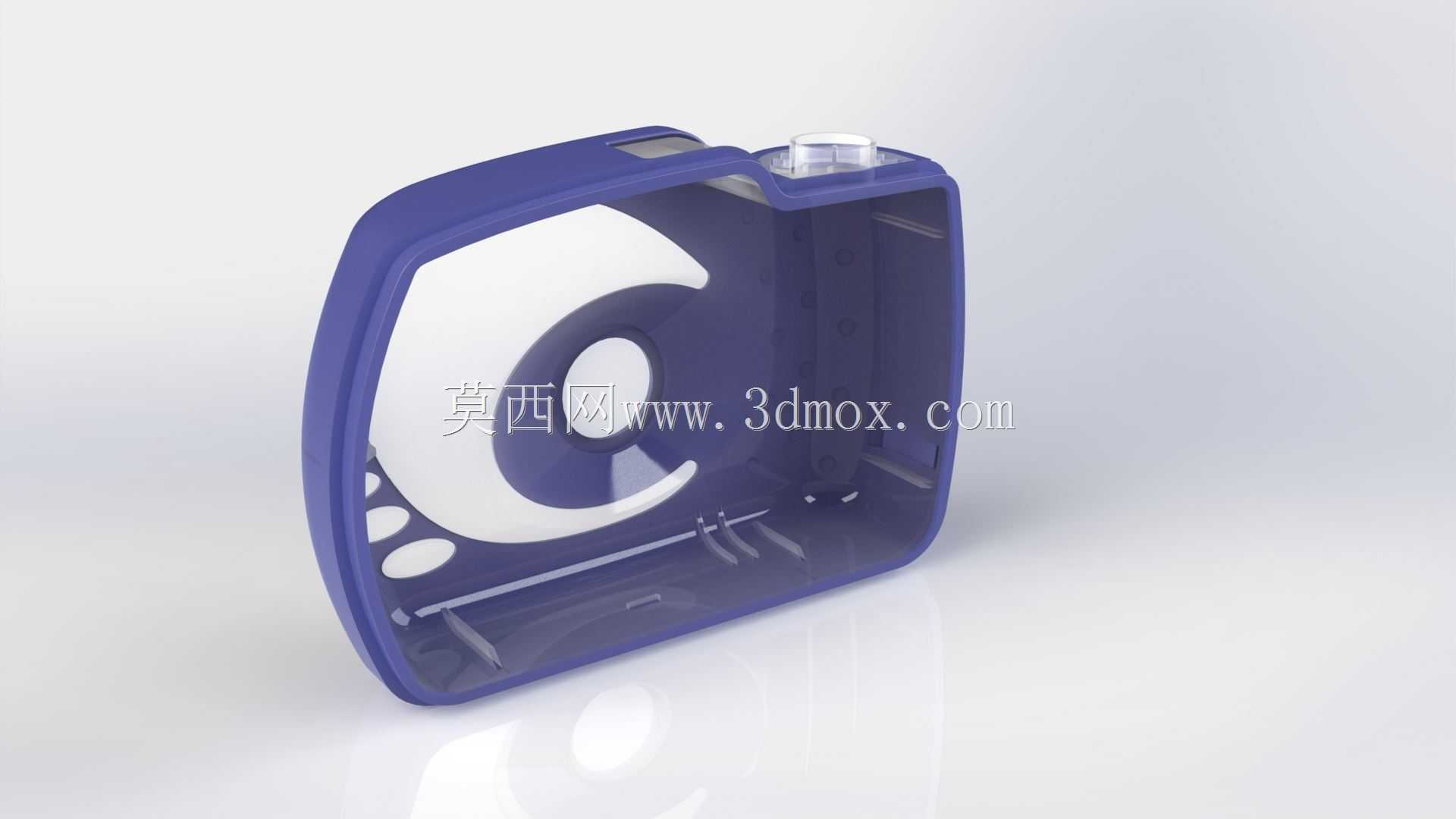

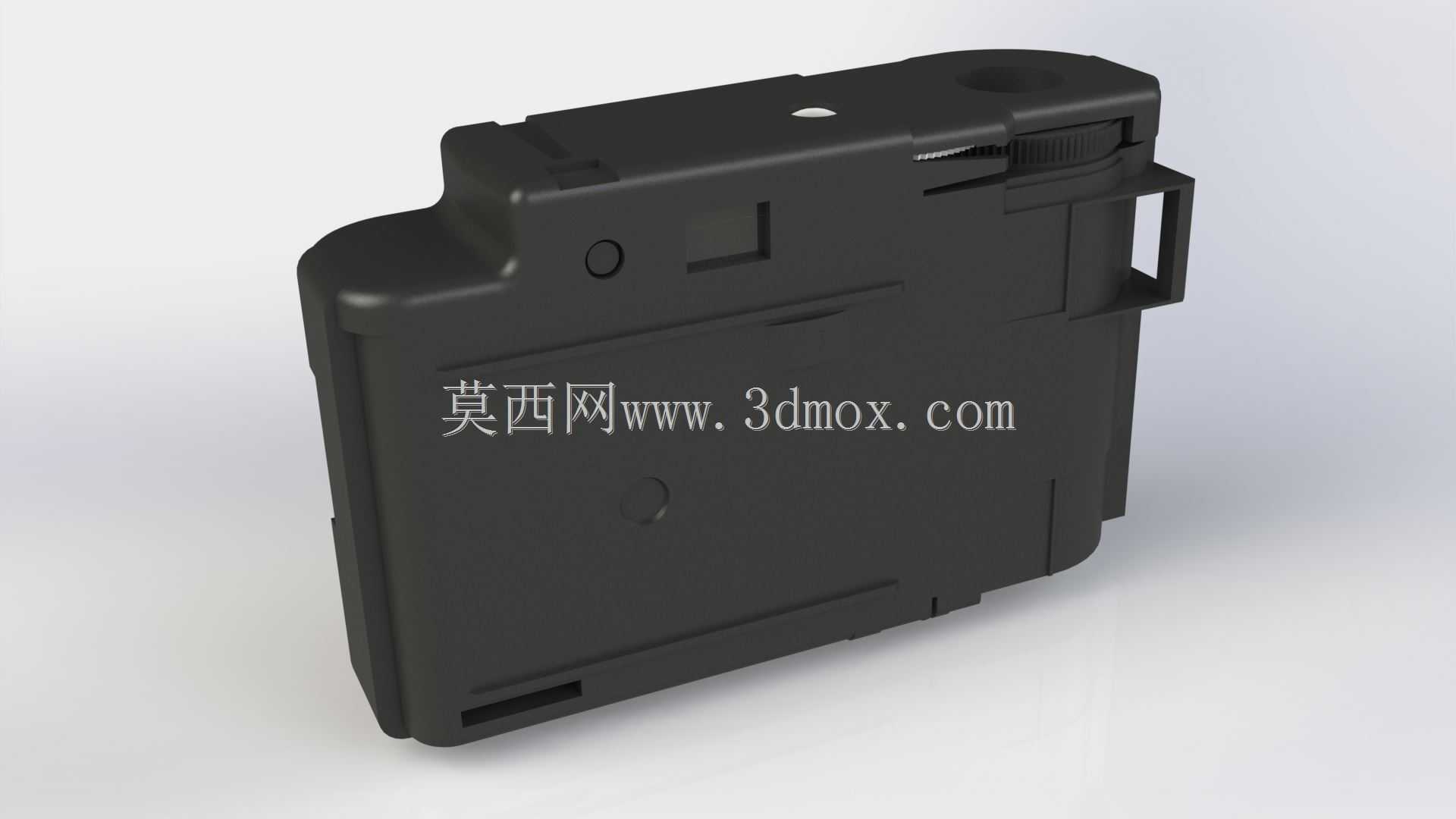

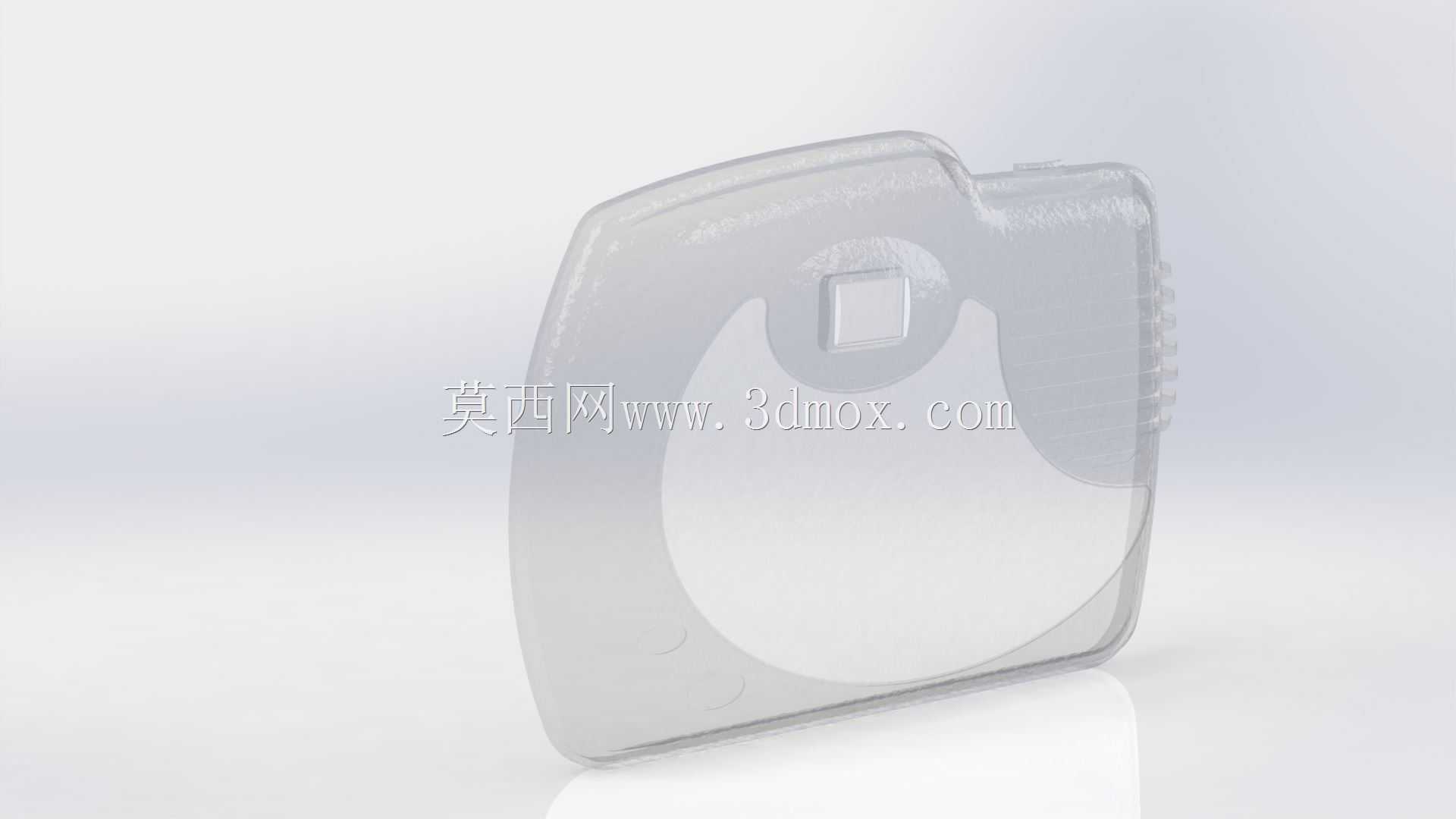

　　在设备意外跌落时可以吸收冲击能量，保护成像模组的精密元件不受损坏。壳体的密封采用周圈的超声波焊接工艺，上下壳体装配后通过焊接形成完整的密封腔体，不需要额外打胶或者加装螺丝固定，既减少了可能出现的密封泄漏点，也提升了整体的结构强度，焊接后的溢边通过后续的打磨处理做了圆弧过渡，不会出现划手的毛边问题。设备的取景窗口设置在壳体顶部靠后的位置，窗口采用透明的硬质塑料材质，和壳体同样采用密封压合结构，用户在单手握持设备时可以通过顶部的小窗口快速确认拍摄范围，不需要将设备举到眼前，适合运动过程中快速抓拍场景。在实际户外使用场景中，这类设备不需要复杂的前期准备，拿到手就可以直接在淋水、浅水环境下拍摄，相比普通相机加防水套的方案，整体体积更小，重量更轻，不会给户外出行增加额外的负重，同时一体化的结构也避免了防水套装配不当出现进水的问题，可靠性更高。结构设计过程中充分考虑了户外使用的各类极端情况，壳体材料添加了抗紫外线成分，长时间在户外阳光下使用也不容易出现材质变脆、褪色的问题，适用的温度范围覆盖了常规户外出行的高低温场景，不会因为低温出现壳体开裂、高温出现密封胶圈老化失效的问题。
