教学实训用快插式软管锁紧接头结构

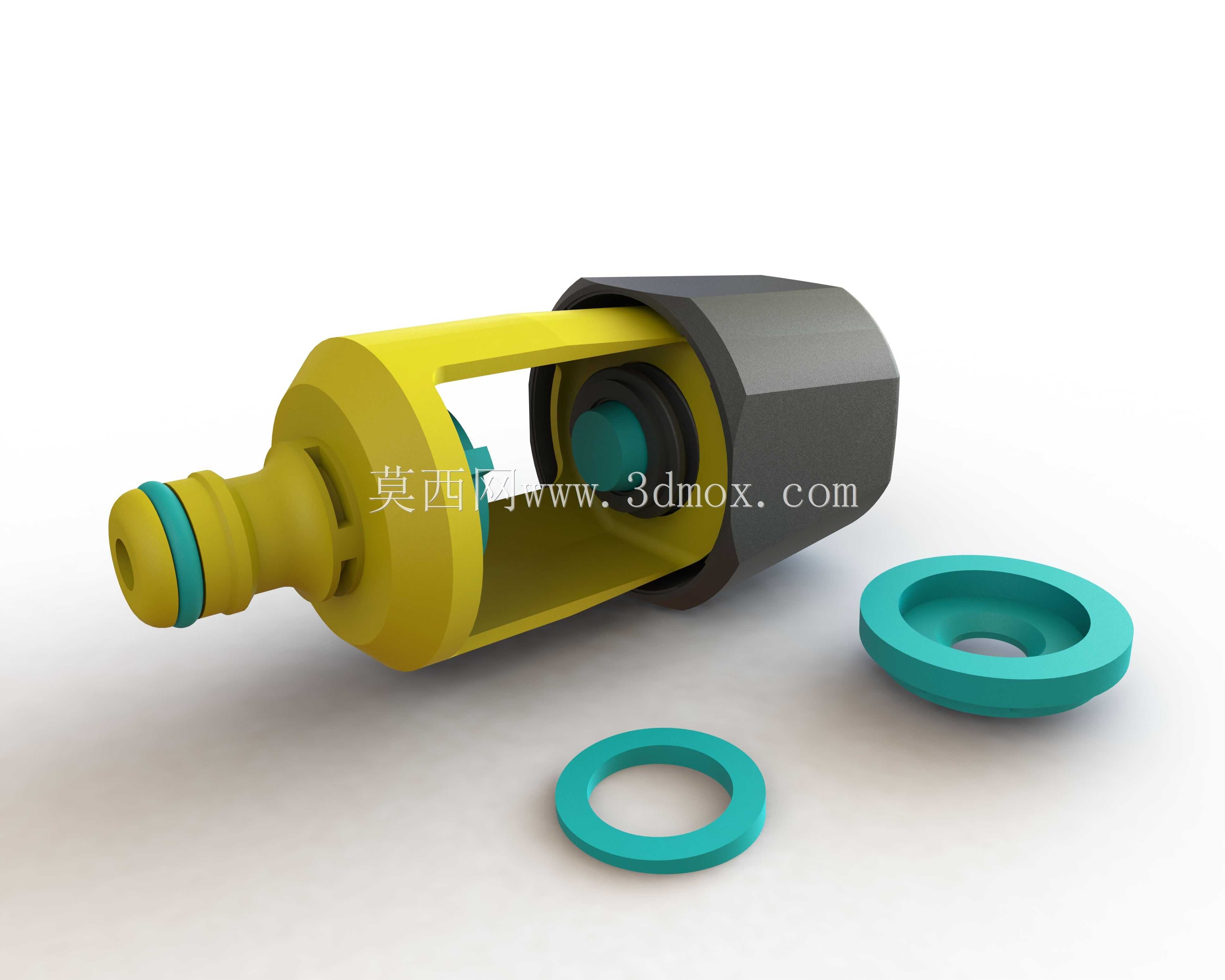

　　这款软管锁紧结构主要面向低压流体输送管路的终端连接场景，在气动控制回路、小型给排水实训装置、低压润滑管路系统中都能见到同类结构的应用，核心作用是实现柔性软管与硬质管路终端的快速对接与可靠锁止，避免管路受压后出现脱开、流体泄漏的问题。从结构拆分来看，整个组件包含主体锁紧壳体、弹性卡紧环、端部密封垫圈、尾部插接导向段四个核心部分，主体壳体采用六角外形设计，匹配常规扳手的夹持尺寸，安装时可以借助标准扳手施加拧紧力矩，无需定制专用工装，适配现场装配的通用工具条件。尾部的竹节式插接段做了多级环形凸棱设计，凸棱的外径略大于适配软管的内径，装配时将软管推过凸棱段后，凸棱会嵌入软管内壁形成轴向的摩擦阻力，配合后续的卡紧环约束，能承受0.

　　6MPa以内的流体压力不发生脱管。设计阶段重点考虑了实训场景下的反复拆装需求，弹性卡紧环采用开口式弹性结构，当软管插入接头内部时，卡紧环的内圈卡齿会在弹性力作用下抱紧软管外壁，当软管受轴向拉力向外脱出时，卡齿会在壳体斜面的作用下进一步收紧，拉力越大抱紧力越强，实现反向锁止的效果；需要拆卸时，只需要按压接头端部的压环，就能带动卡紧环张开，解除对软管的抱紧约束，即可轻松拔出软管，整个拆装过程无需额外工具，单人即可在数秒内完成操作。密封结构采用了平垫圈加径向密封的组合形式，端部的青色密封垫圈采用丁腈橡胶材质，硬度控制在邵氏70度左右，既可以在对接硬质管路端面时提供足够的压缩量填充端面微观不平度，

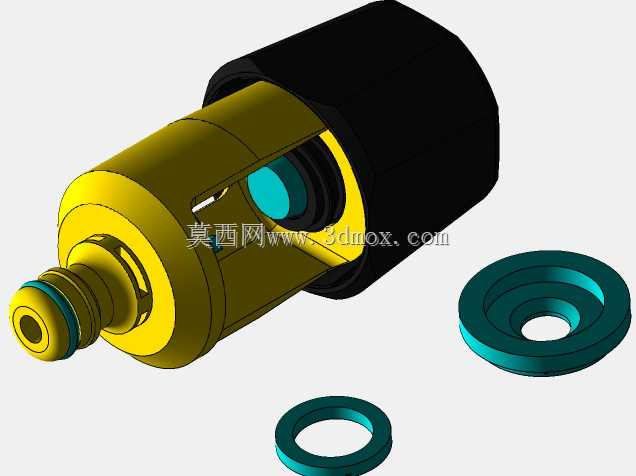

　　又不会因为压缩量过大导致垫圈被挤入管路流道造成通径损失；内部的径向密封圈则套在插接芯轴的密封槽内，当软管套入芯轴后，密封圈会在软管内壁与芯轴之间形成径向密封屏障，阻断流体沿装配间隙渗漏的路径。从安装边界尺寸来看，主体六角段的对边尺寸适配14号开口扳手，整体轴向长度控制在42mm以内，最大外径18mm，适配内径8mm的柔性塑料或橡胶软管，安装时需要预留至少30mm的轴向操作空间，用于按压端部压环完成拆装操作，相邻管路接头的中心距建议不小于22mm，避免扳手操作时与相邻部件发生干涉。结构设计上做了可视化的剖分展示效果，将主体壳体的上半部分做了剖视处理，可以直观看到内部卡紧环、密封圈的装配位置关系，方便初学者理解快插接头的锁止与密封原理，

　　这也是这类结构常被用于CAD教学实训项目的核心原因——结构包含了轴类零件、弹性零件、密封件、壳体类零件的典型配合关系，建模过程可以覆盖拉伸、旋转、阵列、剖视等常用建模操作，同时装配关系清晰，能完整训练从零件建模到虚拟装配、干涉检查的全流程设计能力。实际工程应用中，这类软管锁结构的流道做了等通径设计，内部没有明显的节流台阶，流体通过时的压力损失小于0.01MPa，不会对管路系统的流量输送造成明显影响；所有棱角位置都做了R0.5的圆角处理，既避免了装配时锐边割伤软管内壁，也能减少安装过程中操作人员被划伤的风险。卡紧环的卡齿角度设计为15度，这个角度经过反复验证，既能保证锁止时的足够抱紧力，又不会因为齿形过尖咬入软管过深导致软管被割破，在反复拆装100次以上的测试中，软管不会出现明显的损伤，密封性能依然能保持初始状态的90%以上，完全满足实训场景下反复拆装使用的需求。
