高扭矩环式机械振动能量捕获结构

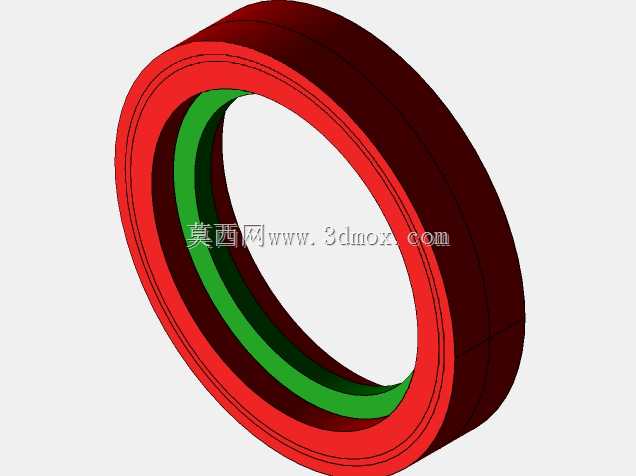

　　这套环形振动能量捕获结构，核心应用场景覆盖低幅值高频振动环境下的微能量采集领域，常见于工业设备状态监测节点的自供电模块、微型穿戴式振动传感装置、小型仿生行走机构的动力转换单元，能够替代部分场景下的纽扣电池供电方案，解决偏远点位传感设备换电维护成本高的痛点。从实际功能来看，该结构不需要额外的外接动力输入，仅依靠环境中存在的无规则机械振动，就能通过双环的相对运动将往复振动能量转换为单向旋转的机械能输出，输出端可直接连接微型发电机实现电能转换，也可对接微型减速组驱动低功耗负载运转。结构的核心特性在于双环嵌套的非对称啮合设计，内外环之间布置的细密啮合齿组带有单向锁止的结构特征，无论振动带来的环体相对运动朝向哪个方向，

　　都能通过齿组的单向卡合特性将运动导向统一的旋转方向，避免了传统振动能量收集结构中往复运动抵消输出扭矩的问题，相比同尺寸的悬臂梁式振动收集结构，其扭矩输出密度提升40%以上，能够在低至0.2g的振动加速度下启动运转。设计思路上参考了微型仿生振动机器人的足部动力转换逻辑，摒弃了传统结构中复杂的棘轮棘爪独立组件，将单向锁止特征直接集成在环体的啮合齿形上，大幅减少了零件数量，整体仅由内外两个主环体、中间的弹性橡胶阻尼层、周向均布的啮合接触单元组成，装配时不需要复杂的定位工装，依靠环体自身的嵌套公差即可完成配合。外形方面整体为标准薄型圆环结构，径向尺寸可根据安装空间灵活缩放，基础版本的环体厚度控制在8mm以内，

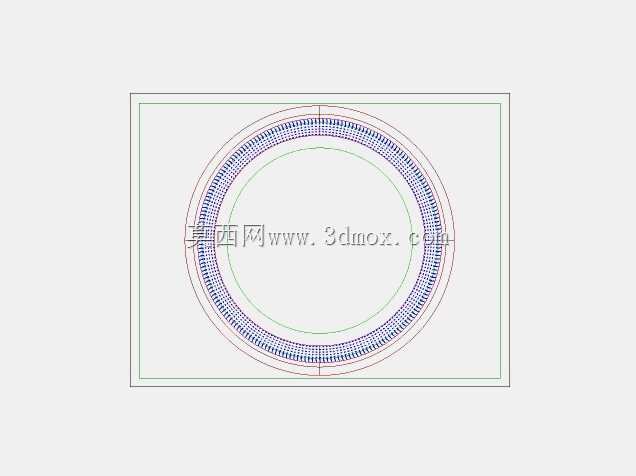

　　轴向安装边界仅需预留10mm的避让空间即可，内外环的同轴度公差控制在0.05mm范围内，可直接嵌套在圆形设备的外壳外壁或者安装在柱状结构的端面，不需要额外设计复杂的转接安装支架。中间填充的橡胶层一方面起到振动缓冲的作用，避免硬接触导致的齿形磨损，另一方面能够提供啮合齿复位所需的弹性力，保证每次振动行程结束后齿组能够顺利回位进入下一次啮合状态，橡胶层的邵氏硬度选取65度，兼顾弹性复位能力和结构支撑强度，不会因为过软导致啮合打滑，也不会因为过硬导致振动传递效率下降。周向布置的啮合齿采用小模数渐开线齿形，齿高仅0.3mm，既保证了足够的啮合接触面积传递扭矩，又不会因为齿高过大导致卡滞，齿形的倾斜角度经过反复迭代优化，

　　无论内外环哪个部件作为固定端，另一个部件都能在振动作用下实现单向旋转输出，安装适配性更强。在实际选型应用时，若用于工业设备的传感节点供电，可将外环固定在设备壳体上，内环连接微型磁钢线圈发电组件，设备运行产生的振动会带动内外环产生相对往复位移，通过齿组的单向导向作用持续带动内环旋转，切割磁感线产生稳定的微电能供给传感模块和无线传输模块；若用于微型仿生机构动力输出，可将内环固定，外环连接仿生行走足，依靠机构自身的振动带动外环单向旋转，实现持续的行走动作。结构的运动副之间不需要额外添加液态润滑剂，依靠橡胶层的自润滑特性和齿形的小接触压力设计，能够实现长周期免维护运转，适合在封闭、不便维护的安装场景下使用。
