高空风能发电风筝提升支撑构件

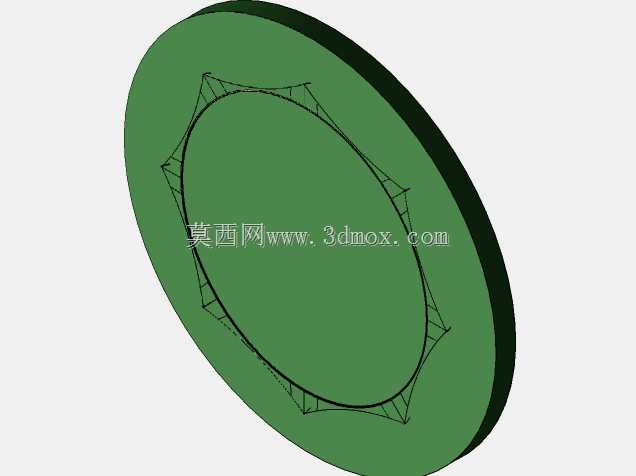

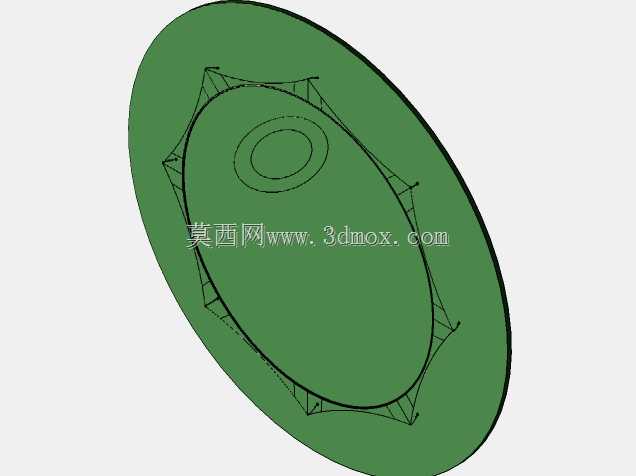

　　在高空风能开发领域，传统塔筒式风机受限于塔筒高度，无法捕获300米以上高空稳定高速的风能资源，风筝式风力发电系统作为新型高空风能利用方案，通过系留风筝带动地面发电单元做功，其核心的提升部件直接决定了风筝升空过程的姿态稳定性与风能捕获效率。本次设计的构件为风筝发电系统的基础提升承载件，整体采用椭圆环形薄盘结构，外圈为连续封闭的实体承力边框，内圈通过多组辐条状支撑筋连接中心受力环，形成类辐条轮的受力结构，这种结构设计在保证整体刚度的前提下，最大限度降低了构件自身重量，减少升空过程中的无效载荷。从实际应用场景来看，该构件安装于风筝主体与系留缆绳的连接节点位置，升空过程中需要承受风筝帆面传递的气动升力、高空紊流带来的交变冲击载荷，

　　同时还要平衡不同风速下风筝姿态调整产生的扭转力矩，因此结构设计阶段优先采用了等强度设计思路，外圈边框的截面厚度从迎风面到背风面做渐变处理，迎风侧厚度更大以抵御高速气流的直接冲击，支撑筋采用变截面三角桁架结构，筋条与内外圈的连接位置做圆弧过渡，避免应力集中导致的结构疲劳损坏。安装边界方面，构件中心环预留了标准系留缆绳连接接口，接口尺寸适配常规8-12mm直径的高强度迪尼玛系留缆绳，外圈边框上均匀分布有8个帆面连接挂点，挂点位置经过受力仿真优化，每个挂点的受力偏差控制在5%以内，保证帆面张拉后整体受力均匀，不会出现局部应力过大导致的帆面撕裂问题。外形尺寸上，构件整体长轴尺寸控制在600mm，短轴尺寸480mm，整体厚度35mm，

　　这个尺寸既能够保证足够的承力面积，又不会因为尺寸过大增加升空时的风阻，构件整体采用轻量化复合材料成型工艺适配设计，三维建模阶段对所有连接位置做了拔模斜度处理，支撑筋与面板的连接位置做了R3-R5的圆角过渡，既满足复合材料模压成型的工艺要求，又能减少气流在构件表面的紊流产生，降低额外的气动阻力。在实际工况适配中，该构件可适配10-25m/s风速区间的高空风能捕获作业，当风速超过额定值时，构件的椭圆结构可配合风筝整体的被动卸力姿态发生微量弹性形变，抵消部分冲击载荷，避免系留缆绳拉力骤增触发保护机制导致的发电中断。不同于地面风电设备的刚性支撑结构，该提升部件需要兼顾轻量化与结构强度的平衡，建模过程中对每一条支撑筋的受力路径做了拓扑优化，

　　去除了所有非承力区域的冗余材料，最终整体重量控制在1.2kg以内，相比同承力等级的实心环形构件减重62%，有效降低了风筝升空的初始拉力要求，适配功率等级5-10kW的小型高空风筝发电系统使用。从结构装配逻辑来看，该构件不需要额外的辅助支撑零件，帆面通过绑扎或者压接的方式直接固定在外圈挂点上，中心环通过卸扣直接与系留缆绳连接，装配流程简单，现场作业时可快速完成风筝组件的拼接，适合野外分散式高空风能发电站点的快速部署需求，在偏远山区、海岛等传统风电设备运输困难的区域，这种轻量化的提升构件可随风筝帆面一同打包运输，单套组件的运输重量不到传统同功率风机塔筒组件的1%，大幅降低了高空风能利用的部署门槛。
