离网光伏系统用太阳能充电控制器结构

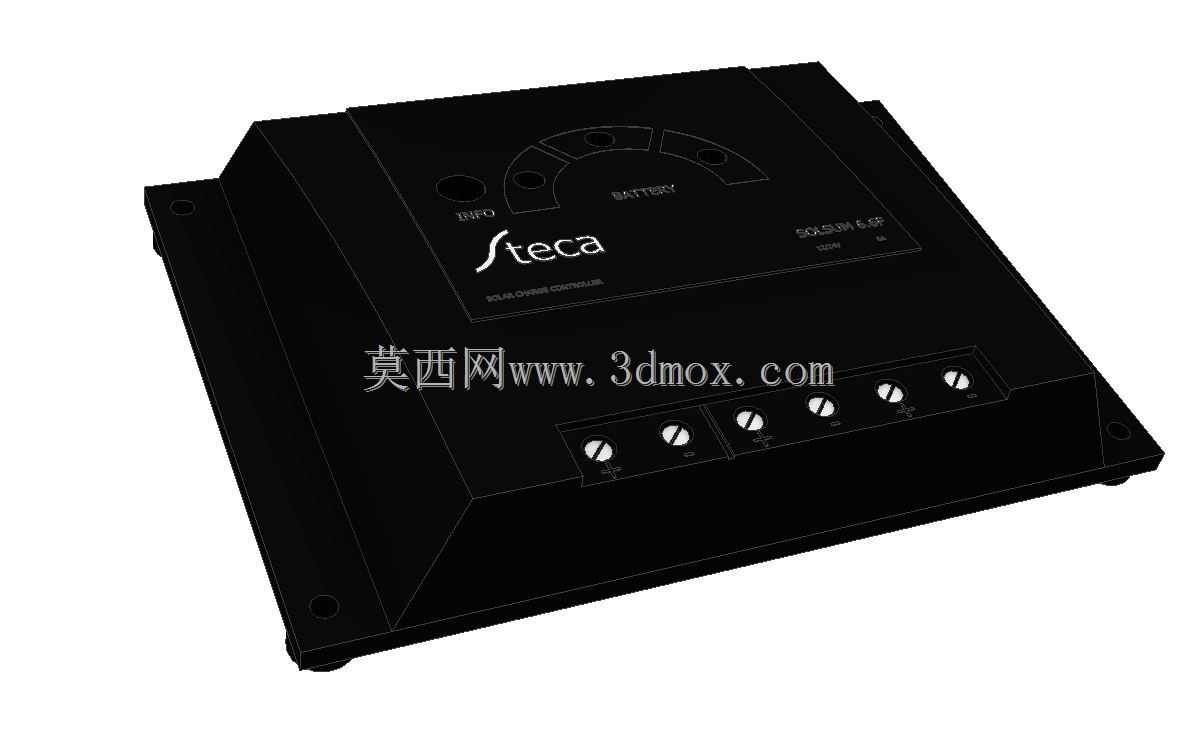

　　这款太阳能充电控制器的结构设计，首先要匹配户用离网光伏、小型通讯基站后备供电、野外监测设备供电这类典型场景的安装需求，这类场景大多没有稳定市电接入，完全依靠光伏板将太阳能转化为电能存储进蓄电池，再给后端负载供电，控制器在整个链路里承担核心的电能调度作用，既要避免蓄电池过充缩短循环寿命，也要防止蓄电池过放导致后端设备断电，同时还要在光伏输入波动、负载短路等异常工况下切断回路保护整套系统。从外形结构来看，整体采用薄型长方体壳体设计，壳体四个角预留了带安装衬套的固定孔位，安装时可以直接通过螺栓固定在光伏支架的背板、设备舱内壁或者壁挂安装板上，固定孔的孔距做了通用化设计，适配市面上多数小型离网供电系统的安装孔位标准，不需要额外做转接支架，

　　能减少现场安装的加工工作量。壳体侧面预留了接线端子的避让空间，接线方向采用侧进侧出的布局，现场布线时可以顺着光伏板、蓄电池、负载的走线方向直接压接端子，不需要弯折大线径电缆，能降低接线处的接触电阻，也避免电缆弯折导致的线芯断裂隐患。壳体表面做了散热筋的隐性设计，没有突出的外置散热片，既可以避免户外安装时积灰、积雨导致的散热效率下降，也能通过壳体本身的金属材质将内部功率器件的热量均匀传导出去，在夏季户外暴晒的工况下，壳体内部的功率MOS管、采样电阻的温升能控制在器件允许的工作范围内，不会因为过热触发降额或者保护。设计过程中首先考虑的是户外使用的防护需求，壳体上下盖的接缝处做了止口结构，装配时可以在止口内嵌入密封胶条，

　　达到IP65左右的防护等级，能够应对野外的降雨、扬尘环境，不需要额外加装防雨外罩，适合无人值守的野外站点使用。内部的PCB安装位预留了足够的安全间距，强电走线区域和弱电采样区域做了物理分隔，避免功率回路的大电流干扰采样芯片的电压、电流采集精度，保证充放电控制的参数准确性。壳体上的指示灯开孔位置做了下沉设计，装配导光柱后既可以让外部清晰看到充电状态、蓄电池电量、负载工作状态的指示，也不会破坏壳体的整体密封性能，现场运维人员不需要打开设备舱，直接观察指示灯就能判断系统的工作状态，降低运维排查的难度。在安装边界上，这款控制器的厚度控制在较薄的尺寸区间，安装时突出安装面的距离很小，在空间紧凑的小型通讯设备舱、户用光伏壁挂箱内安装时，

　　不会和舱内的断路器、接线端子排等其他部件产生干涉，接线完成后关闭舱门也不会挤压到连接电缆。壳体的边角做了圆弧过渡处理，安装操作时不会划伤施工人员的手部，也避免尖锐边角在运输过程中磕碰其他设备。功能结构上，内部预留了电流采样电阻的安装位、继电器的固定位以及散热片的贴合位置，功率器件的安装面和壳体内壁直接贴合，通过导热硅胶垫将热量传导到外壳上，不需要额外加装风扇散热，避免了风扇转动带来的寿命短板，适合长期无人维护的使用场景。端子安装位的旁边预留了标识丝印的位置，装配完成后可以清晰标注光伏输入、蓄电池、负载的正负极标识，避免现场接线时接反导致设备烧毁。另外壳体上预留了温度传感器的出线位置，可以外接温度探头贴在蓄电池表面，根据蓄电池的实际工作温度调整充电电压参数，匹配铅酸蓄电池、磷酸铁锂电池不同的温度补偿需求，提升蓄电池的实际使用寿命。在结构强度上，壳体采用阻燃ABS材质混合抗UV添加剂，户外长期使用不会因为紫外线照射出现壳体脆化、开裂的问题，四个安装孔位内嵌了金属衬套，多次拆装也不会出现塑料孔滑牙的问题，适合现场施工时反复调整安装位置的需求。
