MARLEC HRSi 12/24V充电调节器结构设计

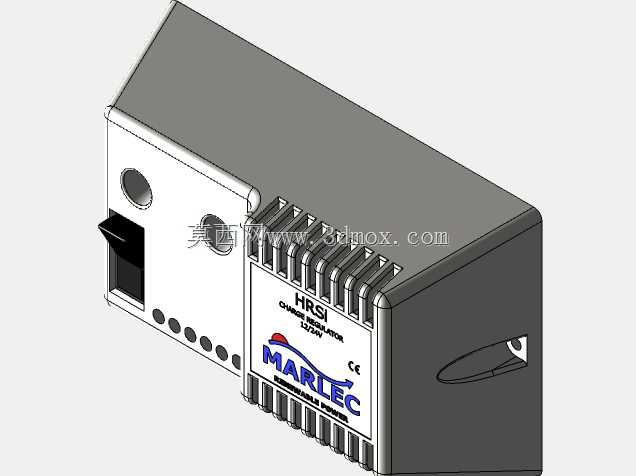

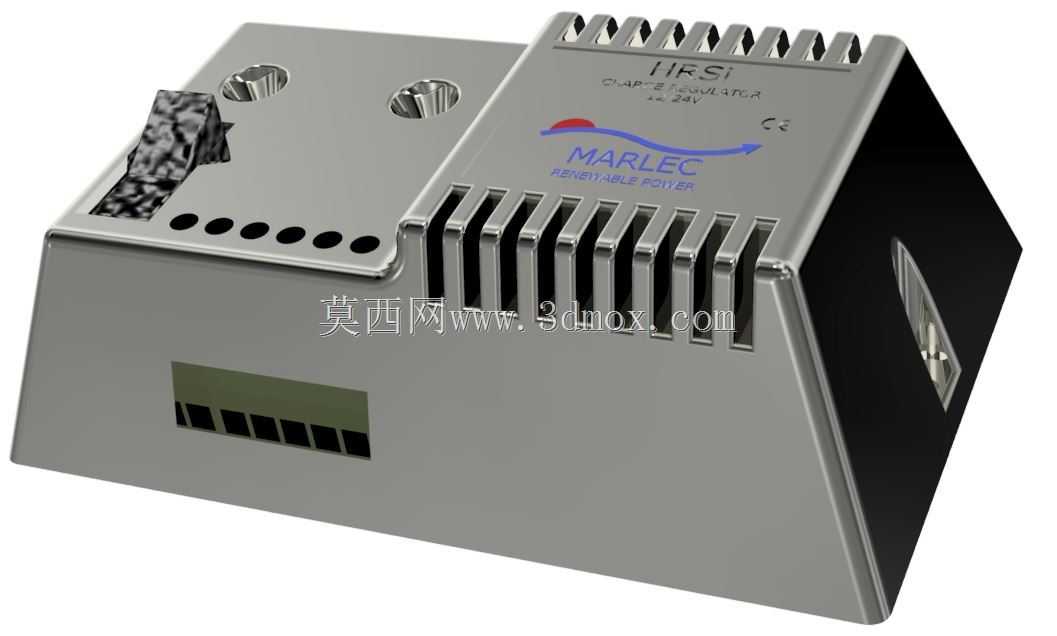

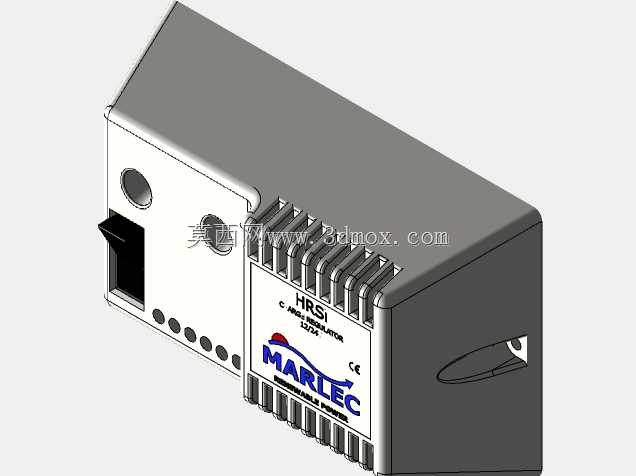

　　这款充电调节器主要面向离网小型风光互补供电系统、车载辅助供电回路、小型船舶低压供电网络这类12V与24V电压等级的直流供电场景，核心作用是匹配前端发电单元与后端储能电池、负载之间的电压电流特性，避免过充、反接、电流倒灌这类常见的低压供电故障，保障整个小功率直流供电回路的运行稳定性。从结构设计来看，整机采用一体化金属拉伸壳体，壳体侧壁设置多道平行的通风格栅，这类格栅并非装饰结构，而是对应内部功率器件的散热路径——功率MOS管、整流桥这类发热器件直接通过导热衬垫贴合在壳体格栅对应的内壁区域，依靠金属壳体本身的导热能力配合格栅的空气对流完成散热，无需额外加装散热风扇，既降低了整机运行的故障点，也能适应多尘、高湿的户外安装环境，

　　避免风扇进灰带来的卡滞、散热失效问题。壳体顶部预留了两个对称的沉头安装孔，孔位间距符合常规低压电气设备的导轨安装与壁挂安装通用尺寸，安装时可以直接通过M4螺丝固定在设备舱内壁、电池架侧方或者光伏支架的配电仓内，不需要额外定制安装转接件，安装边界的预留间隙只需要在设备四周留出15mm以上的通风空间即可，不需要预留过大的操作空间，适配空间紧凑的小型配电场景。正面的下沉式区域是状态显示窗口的安装位，窗口采用半透明磨砂PC材质，既可以透过窗口观察内部指示灯的工作状态，也能避免外部强光直射导致的指示灯状态误判，同时窗口边缘做了台阶式密封结构，装配时在台阶处加装密封胶条就能达到IP54左右的防护等级，适配户外安装的防雨防尘需求。

　　接线区域设置在设备的侧端面，接线端子采用下沉式布局，端子外部预留了线缆弯曲的空间，接线完成后线缆不会突出设备本体的最大外轮廓，避免安装时线缆与周边设备发生挤压磨损，端子的排布按照输入、输出、接地的顺序依次排列，每个接线位旁边都预留了标识丝印的平面，装配时可以直接丝印电压极性、接线规格，降低现场接线的错误率。壳体的边角做了小角度的倒角处理，既避免了钣金加工后的锐边割伤问题，也能在设备入舱安装时减少与周边构件的卡滞，提升装配效率。从内部结构的预留空间来看，壳体内部的PCB安装柱高度统一，将功率板与控制板分层布置，功率板靠近壳体散热壁布置，控制板布置在靠近显示窗口的一侧，强弱电区域之间预留了足够的电气间隙，满足低压电气设备的安规要求，

　　同时分层布置的结构也方便后期的维护检修，不需要拆解整个散热结构就能完成控制板的检测与更换。这款设备的结构设计没有采用多余的装饰性元素，所有的外部结构都对应实际的功能需求：顶部的散热齿高度经过核算，既保证足够的散热面积，也不会因为齿高过高导致壳体强度下降，在常规的运输振动、安装受力情况下不会出现壳体变形；壳体表面采用拉丝氧化处理，既提升了金属壳体的抗腐蚀能力，也不会因为漆面脱落影响壳体的导电连续性，保证设备的电磁屏蔽性能，避免内部功率器件的开关干扰影响周边通讯类设备的正常工作。在实际选型应用中，这类充电调节器通常会和小型风力发电机、光伏板、胶体电池配套使用，结构设计上充分考虑了这类应用场景的安装维护特性，没有采用需要专用工具才能拆解的特殊结构，常规的十字螺丝刀就能完成整机的拆装与接线，适合野外无专用工具的作业场景。设备的整体外形方正，没有突出的结构件，多个设备并排安装时可以紧密贴合布置，节省配电仓的安装空间，同时相邻设备的散热格栅之间形成的通风通道还能进一步提升整体的散热效率，适合多回路集中配电的使用场景。
