方程式赛车后轮轮毂结构三维设计

　　该轮毂结构针对方程式赛车后轮承载需求设计，核心作用是连接轮轴与轮胎，传递动力输出与制动力矩，同时承受高速过弯时的侧向载荷、直线加速时的纵向冲击，是赛车行走系统的核心承载部件。在赛道实际应用场景中，后轮作为驱动轮，轮毂需要匹配大宽度热熔胎的安装需求，轮辋部分的止口尺寸严格对应赛车轮胎的胎圈规格，保证高速行驶下轮胎不会出现脱圈风险，同时轮辋的密封面设计适配无内胎轮胎的装配要求，减少高速转动下的漏气概率。

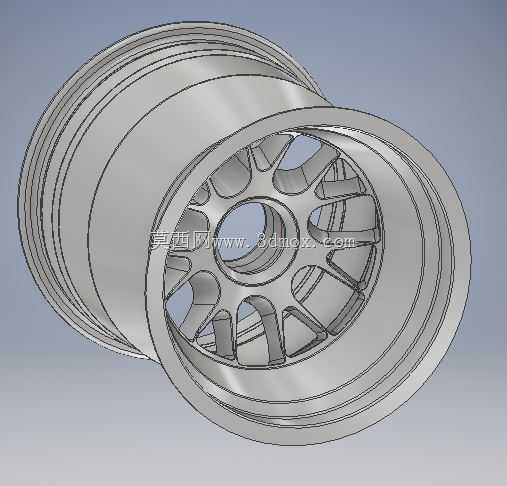

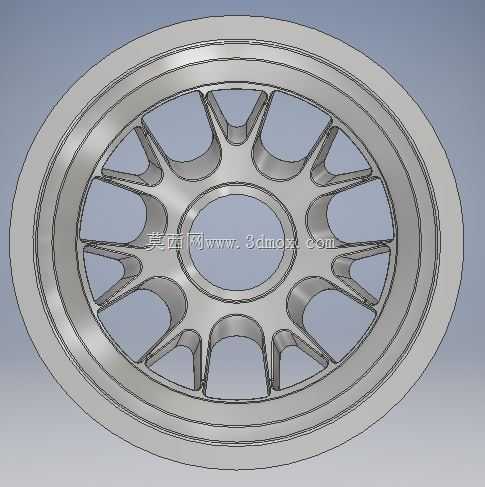

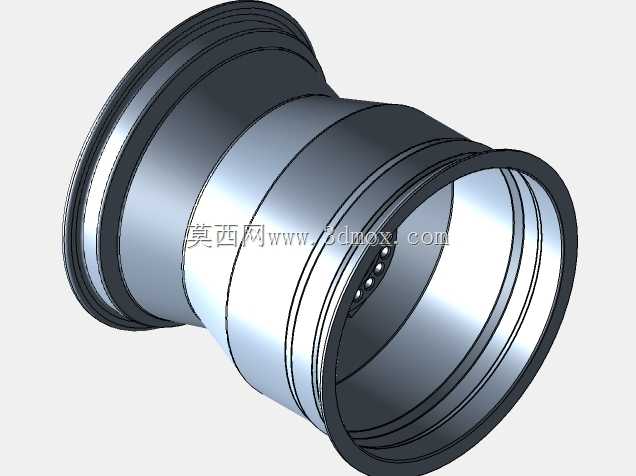

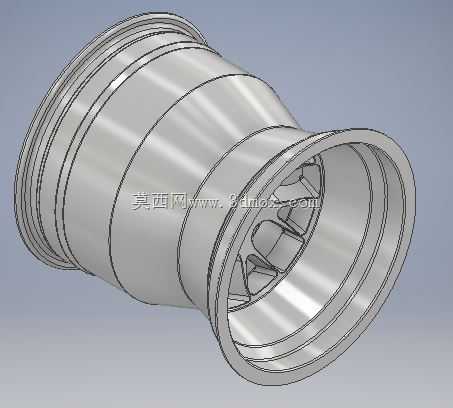

　　从结构设计思路来看，整体采用变径筒式结构，靠近轮辐的一侧直径更大，匹配轮胎的宽胎面安装需求，靠近轮轴安装侧的直径收窄，一方面可以减少簧下质量，另一方面能为刹车卡钳、悬架摇臂预留足够的安装空间，避免转向跳动时出现运动干涉。轮辐部分采用多辐条一体化结构，辐条的截面做了变厚度处理，靠近轮轴安装座的位置厚度更大，承载应力集中区域的载荷，靠近轮辋的位置厚度逐渐减薄，在保证结构强度的前提下尽可能降低转动惯量，提升赛车的加速响应与刹车性能。

　　安装边界方面，轮毂中心的定位孔严格匹配后轮轴的定位轴径，采用过盈配合加端面齿的连接方式，保证大扭矩输出下不会出现相对滑动，周向分布的螺栓孔位置与轮轴法兰的安装孔位完全对应，螺栓的沉台深度经过精确计算，保证螺栓锁紧后端面不超出轮毂安装平面，不会与刹车防尘罩、轮速传感器等周边部件产生刮擦。轮毂的轴向尺寸经过反复校核，安装后轮胎的中心面与悬架的设计轮距完全匹配，保证轮胎的接地角度符合底盘调校设定，避免出现偏磨或者抓地力不均的问题。

　　功能特性上，轮毂的轮辋部分设计有专门的气门嘴安装孔，位置避开辐条的遮挡区域，方便胎压监测传感器的安装与调试，同时轮辋内部的轮廓做了圆滑过渡处理，减少应力集中点，在承受连续颠簸路面冲击时不会出现裂纹扩展。轮辐之间的镂空区域经过流场优化，行驶过程中气流可以顺着镂空区域流向刹车盘，带走刹车工作产生的热量，避免刹车热衰减，提升连续弯道下的制动稳定性。整个轮毂的壁厚分布经过拓扑优化，在满足赛事规则要求的强度刚度前提下，将整体重量控制在合理区间，降低簧下质量的同时，提升车轮的跳动响应速度，让悬架可以更好地贴合路面起伏，保证轮胎的抓地性能。

　　实际装配过程中，该轮毂可以直接适配对应规格的赛车热熔胎，配合专用的轮胎拆装设备即可完成胎圈的压装，不需要额外修改轮辋结构，安装后做动平衡时的配重块安装位置预留有专门的卡槽，避免高速转动时配重块被气流甩出。轮毂的表面处理预留了阳极氧化的工艺余量，加工完成后通过硬质阳极氧化提升表面硬度，抵抗行驶过程中带起的砂石冲击，同时降低表面的风阻系数。在结构校核阶段，针对赛道常见的冲击工况，比如路肩冲击、弯道侧向g值载荷、起步弹射扭矩等场景都做了对应的有限元分析，确保各工况下的应力值都在材料的许用应力范围内，不会出现结构失效。
