适配福特福克斯的可折叠非气囊转向轮毂结构

　　在乘用车主被动安全配置的结构设计环节，转向系统的溃缩吸能结构一直是整车安全开发中的核心子项，区别于带气囊起爆模块的转向柱总成，这类非气囊配置的可折叠转向轮毂，主要面向入门配置车型的转向柱适配需求，核心作用是在车辆发生正面碰撞时，通过自身结构的有序折叠溃缩，吸收碰撞过程中传递到转向柱的冲击能量，避免刚性结构直接将冲击力传导至驾驶员胸部区域，同时兼顾日常行驶过程中转向操作的连接刚度需求，保证转向力矩传递的精准性。

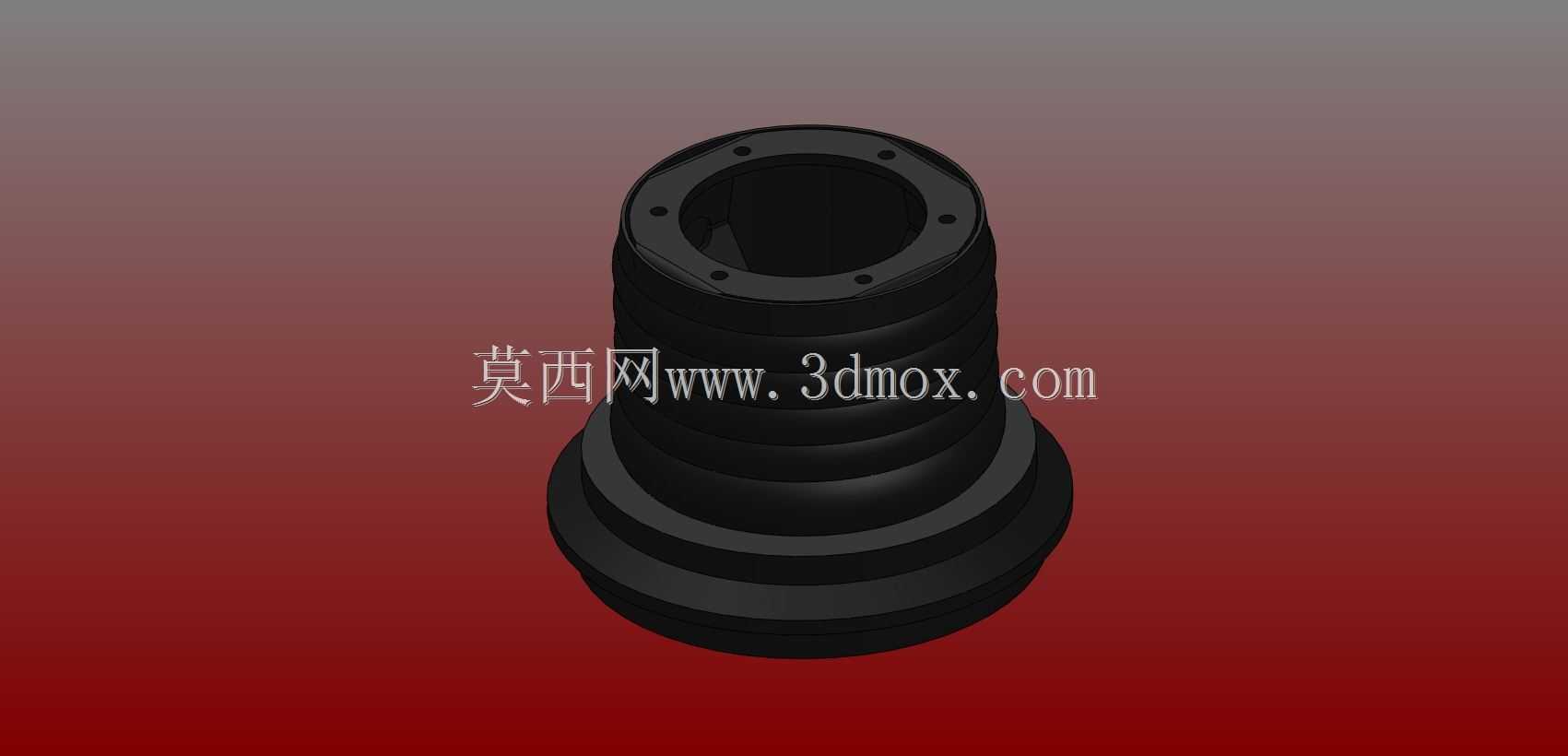

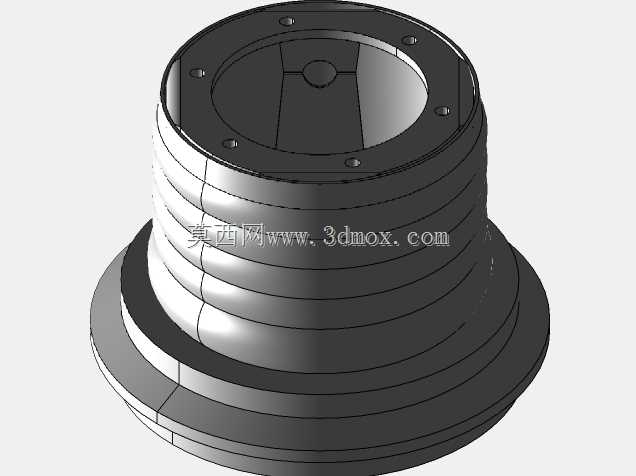

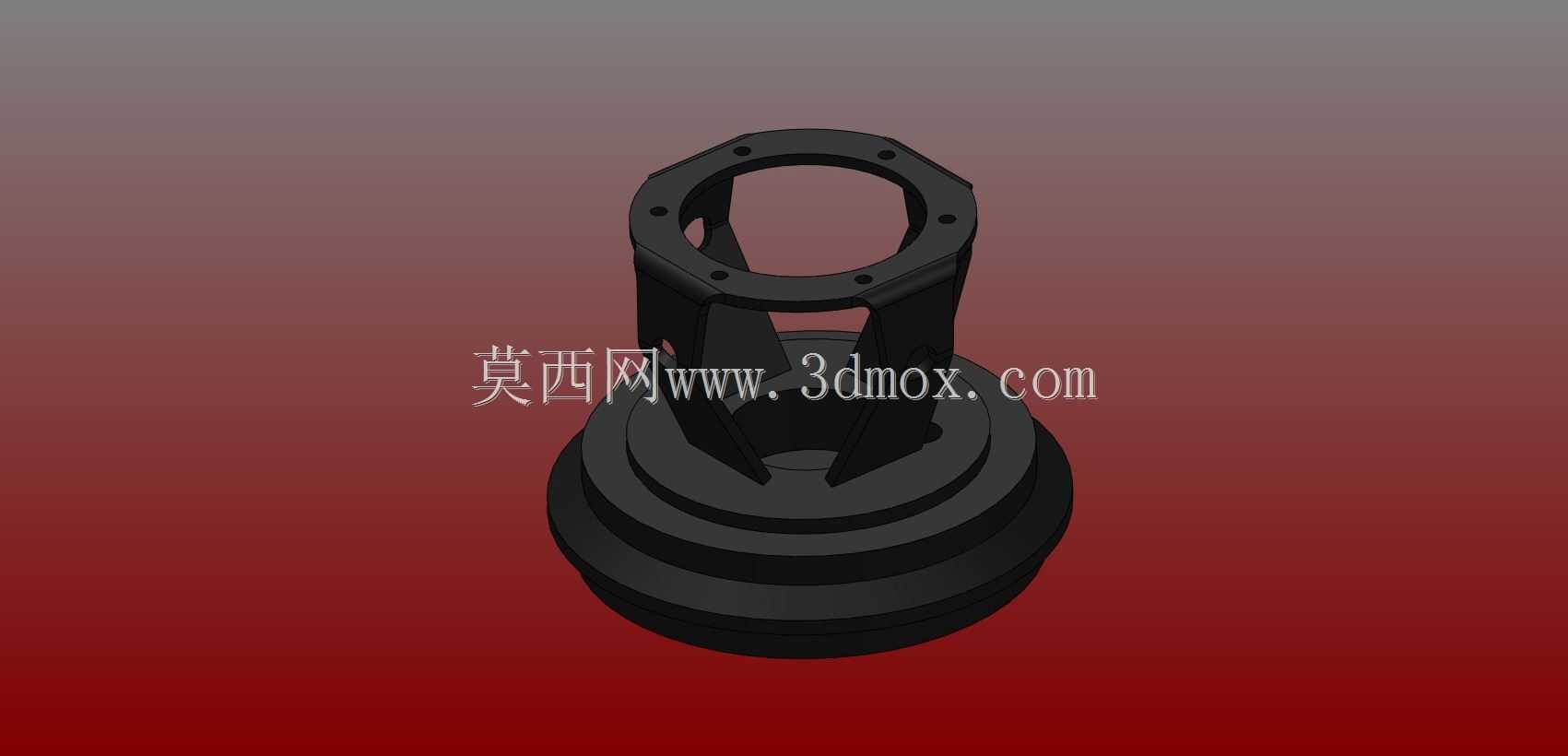

　　从结构设计逻辑来看，该转向轮毂采用上下分体式的承载布局，下部为多层阶梯式的圆柱安装基座，基座的阶梯尺寸完全匹配福特福克斯转向柱上端的安装定位止口，安装时基座端面与转向柱上端面贴合，通过周向布置的螺栓孔完成刚性固定，基座的外径公差控制在IT7级精度范围，保证与转向柱配合的同轴度误差不超过0.05mm，避免转向过程中出现轮毂偏摆导致的方向盘抖动问题。上部为带周向安装孔的环形连接法兰，法兰面的孔位对应方向盘底部的安装点位，法兰与下部基座之间通过多根均匀分布的支撑筋完成连接，支撑筋的截面采用变厚度设计，靠近基座的位置厚度更大，保证日常转向受力时的结构强度，靠近法兰的位置预设了诱导溃缩的应力槽，当碰撞冲击力达到设定阈值时，支撑筋会沿着应力槽的位置发生有序弯折，实现整个轮毂结构的轴向折叠，不会出现无规则的断裂飞溅。

　　实际装车应用场景中，这类转向轮毂需要匹配对应车型的转向柱行程参数，其轴向安装高度需要保证方向盘安装后，与驾驶员胸部的距离满足整车人机工程的设定要求，同时折叠溃缩的行程需要与转向柱本身的溃缩行程做匹配，两者的溃缩力曲线需要做协同标定，避免出现轮毂先于转向柱溃缩或者转向柱先于轮毂溃缩的情况，保证整个碰撞吸能过程的力值平稳，不会出现瞬间的力值峰值对驾驶员造成伤害。在日常使用工况下，该轮毂需要承受驾驶员施加在方向盘上的各个方向的操作力，包括转向时的圆周力矩、颠簸路面传递上来的轴向冲击、以及误操作时的径向掰动载荷，因此支撑筋的材质选用了屈服强度适中的低碳合金钢，既保证正常使用下的结构刚度不会产生塑性变形，又能在碰撞时按照设计路径发生溃缩，不会因为刚度过高导致无法折叠，也不会因为刚度过低导致正常行驶时产生结构形变影响转向手感。

　　从安装边界来看，该轮毂的下部基座最大外径与转向柱上端的护套内径预留了2mm的装配间隙，方便装配过程中的对位调整，同时避免转向过程中基座与护套产生摩擦异响；上部法兰的环形内孔直径预留了转向柱线束的穿过空间，线束穿过时不会与法兰边缘产生剐蹭，避免长期使用后线束绝缘层被磨损导致电路故障。整个轮毂的外轮廓没有尖锐的凸起结构，所有棱边都做了R2以上的圆角处理，一方面是避免装配过程中划伤操作人员，另一方面也是碰撞过程中减少对周边部件的剐蹭破坏。在结构建模过程中，需要重点验证支撑筋的应力分布情况，通过有限元仿真模拟不同载荷下的应力集中位置，调整应力槽的深度和角度，保证溃缩起始力值稳定在设计区间内，同时要做循环疲劳寿命验证，模拟十万次转向操作后结构的形变情况，确保长期使用后连接精度不会出现衰减。
