工业仿真用标准站姿简化人体数字模型

　　在各类工业设备的布局设计、人机工程校核、产线工位规划环节，这类简化人体模型是结构工程师开展三维布局时的常用占位参考件，不需要还原精细的人体解剖结构，核心作用是在装配环境中快速标定人工操作位的空间边界，避免设备结构设计完成后才发现操作空间不足、肢体活动干涉、维护工位预留不够等常见问题。

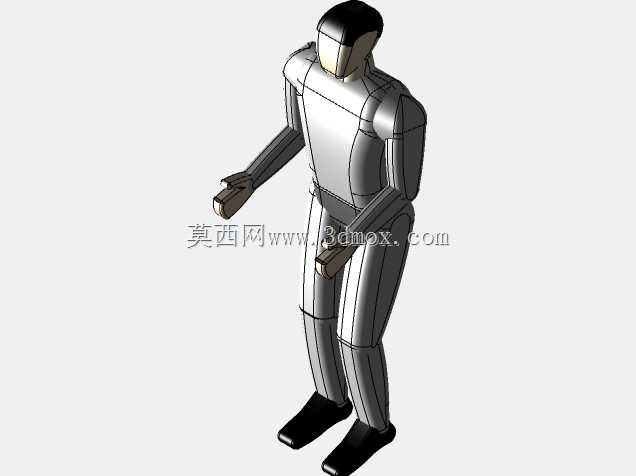

　　这个模型采用直立自然站姿设计，双臂呈微前伸的自然操作姿态，整体轮廓按照成年男性的常规人体尺寸比例做简化处理，所有肢体部位都做了圆角过渡的块面化设计，没有细碎的曲面特征，在大型装配体中调用时不会占用过多的系统资源，哪怕是整条产线的数十个操作工位同时调用该模型，也不会造成三维软件的运行卡顿，适配常规配置的工程设计电脑使用需求。

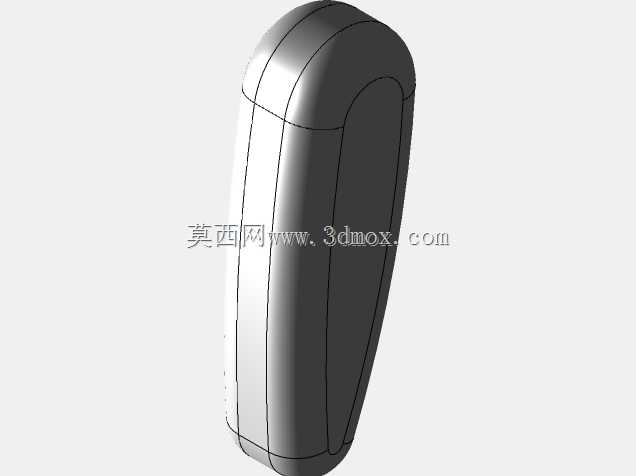

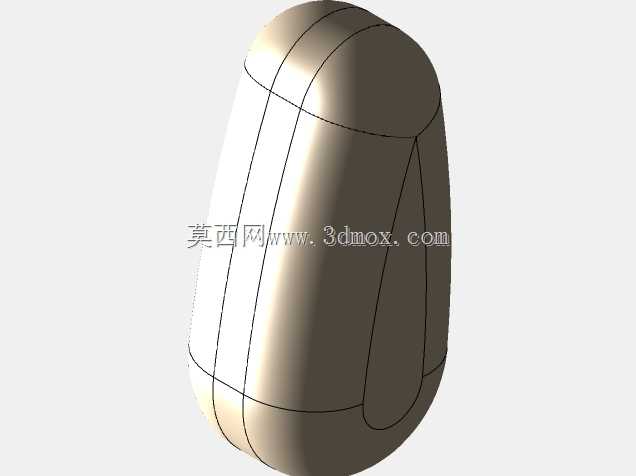

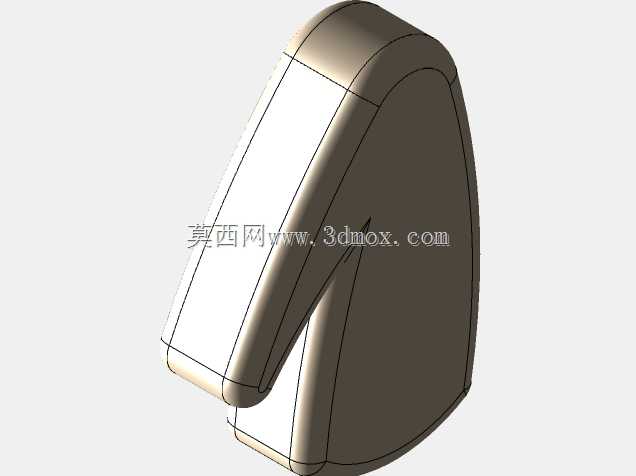

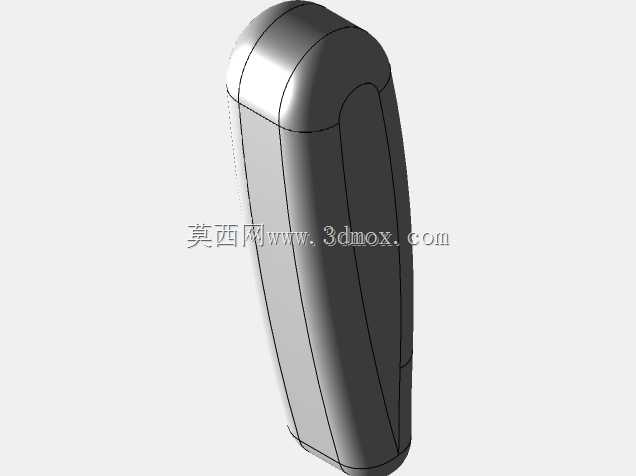

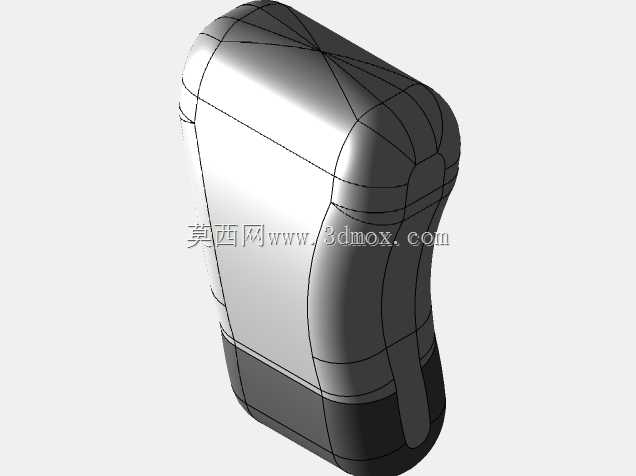

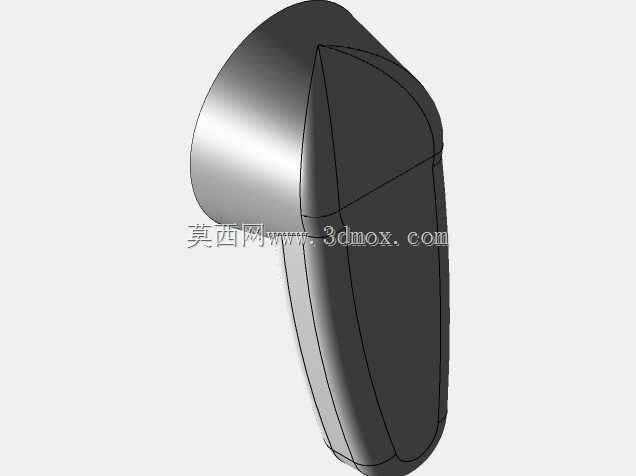

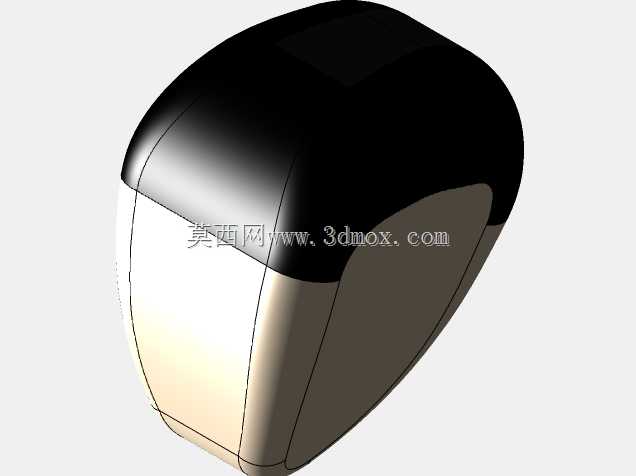

　　从设计思路上看，模型摒弃了非必要的外观细节，比如手指、面部纹理、衣物褶皱这类对空间校核没有帮助的特征全部做了合并简化，头部、躯干、上臂、前臂、大腿、小腿、足部都作为独立的实体块存在，各部位的连接位置匹配真实人体的关节活动范围对应的空间位置，不需要额外调整姿态就能直接适配大部分站立操作工位的模拟需求，比如设备操作面板前的站位空间校核、装配工位的工件取放范围模拟、设备维护门开启后的操作空间预留、安全通道的人员通行宽度校验等场景都能直接使用。

　　在尺寸边界上，模型整体高度匹配国内工业设计领域常用的成年男性第50百分位人体尺寸，肩宽、臂长、足长等关键轮廓尺寸都符合人机工程设计的通用参考值，在装配环境中放置时，只需要将足部底面与工位地面基准面做重合配合，就能快速完成定位，不需要额外调整高度参数。模型的肢体轮廓都预留了常规工装厚度的余量，不会因为模型过于纤细导致空间校核时出现预留量不足的问题，比如工人佩戴劳保手套、穿着工鞋后的实际操作空间，都能通过这个简化模型的轮廓得到相对准确的模拟结果。

　　在实际工程应用中，这类简化人体模型的使用频率远高于精细人体模型，因为大部分设备布局阶段不需要做精细的动作仿真，只需要快速确认人员站位的空间是否充足，操作时肢体是否会和设备的突出结构产生干涉，维修时是否有足够的空间容纳人体进入设备内部开展作业。比如在设计自动化产线的上料工位时，将该模型放置在上料位的操作位置，就能快速核对料架高度是否在工人的舒适取放范围内，设备的安全防护罩是否会遮挡工人的操作视线，急停按钮的位置是否在肢体可快速触及的范围内；在设计大型设备的维护舱门时，将模型放置在舱门开启位置，就能核对舱门开启角度是否足够人员进入，内部的维护部件是否在人体手臂的可操作范围内，不需要等到样机制作阶段才发现人机匹配问题，大幅减少后期的设计变更成本。

　　模型的各部位实体都做了合并处理，没有零散的小特征，在做干涉检查时不会出现误判，能快速识别出设备结构与人体轮廓的重叠区域，方便工程师快速调整设备的结构位置。和参数化的人体模型相比，这种固定姿态的简化模型调用更加便捷，不需要每次使用时都调整姿态参数，打开文件就能直接放置到装配环境中，对于常规的站立操作工位模拟来说，效率提升非常明显，是结构设计工程师开展布局设计时的基础通用参考模型。
