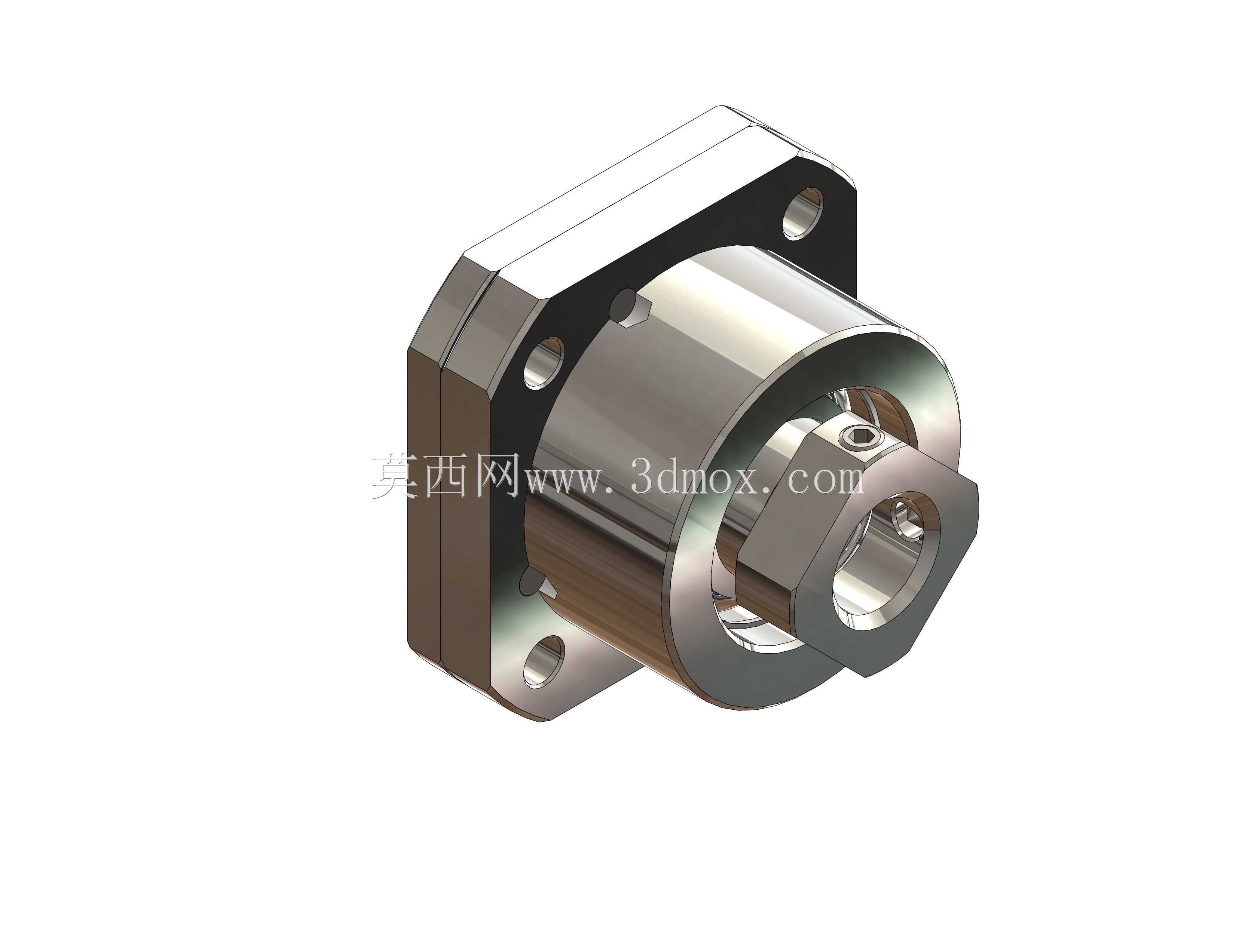

FK12规格滚珠丝杠端部支撑固定座结构

　　在精密数控加工设备、线性传动模组、自动化进给机构的设计搭建中，滚珠丝杠的端部支撑组件是决定整套传动系统刚性、回转精度、运行寿命的核心配套零件，FK12规格的端部支架属于丝杠固定侧支撑单元，主要承担12mm公称直径滚珠丝杠的轴端锁紧、径向承载、轴向定位功能，是小型精密传动链里不可缺少的基础结构件。

　　从实际应用场景来看，这类支撑座广泛出现在桌面级CNC雕刻机、小型数控车床进给轴、3C电子组装设备的直线滑台、点胶设备的位移机构、实验室精密检测平台的传动端，适配的丝杠通常导程在2mm到10mm区间，最高支持的线速度根据配套轴承的选型可达到0.8m/s到1.2m/s，能够满足轻载高速、中载精密进给的绝大多数工况需求。和传统的自制轴承座支撑结构不同，这类标准化的端部支架在出厂时已经完成了轴承座孔与安装基准面的形位公差管控，装配时不需要现场配做轴承孔，只需要按照安装孔位锁付即可，能大幅缩短设备的装配调试周期，也避免了自制件同轴度误差带来的丝杠憋劲、运行卡顿、预紧力流失等常见问题。

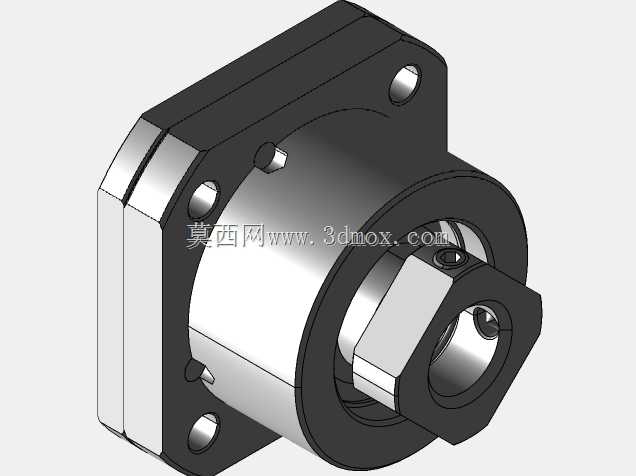

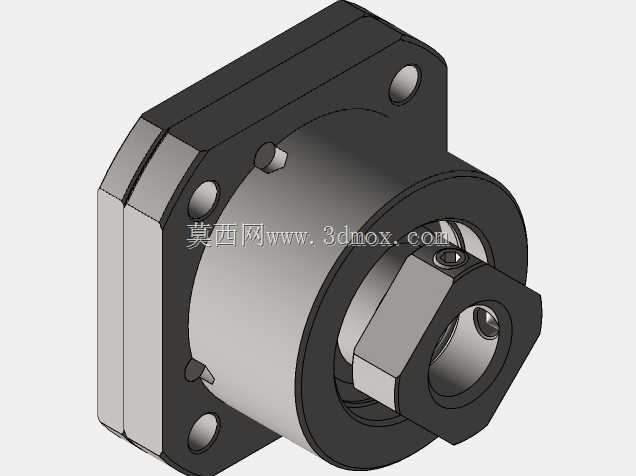

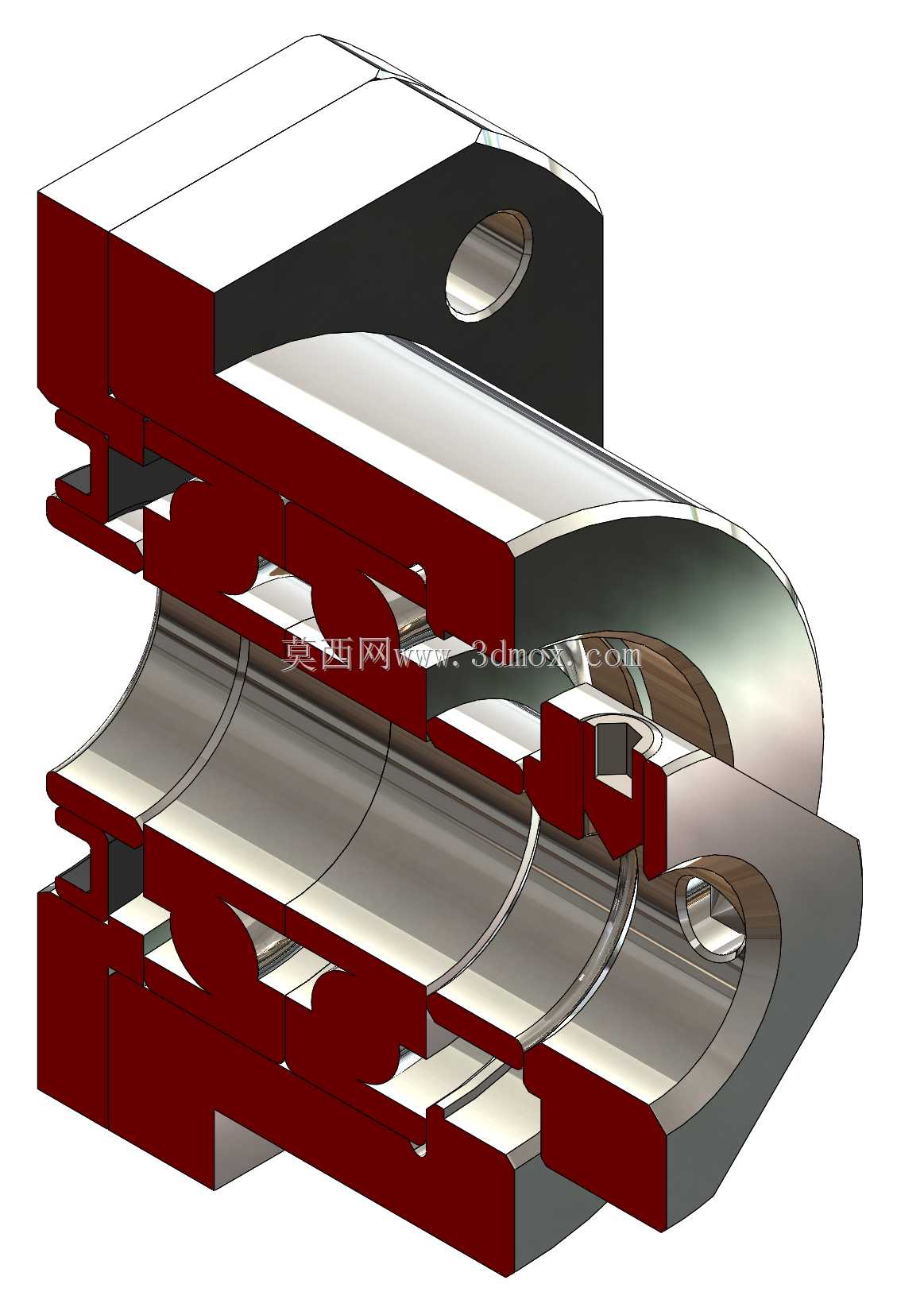

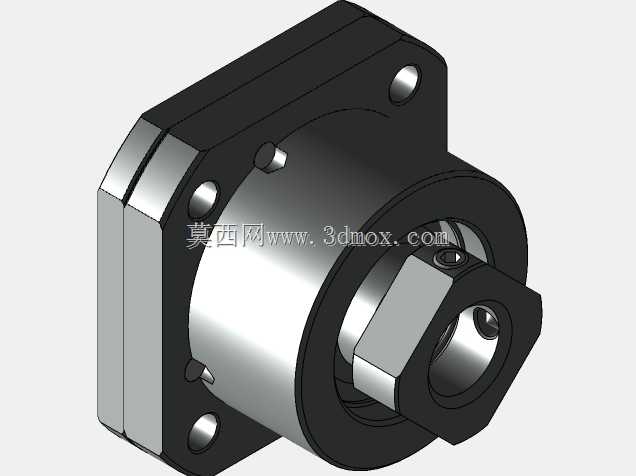

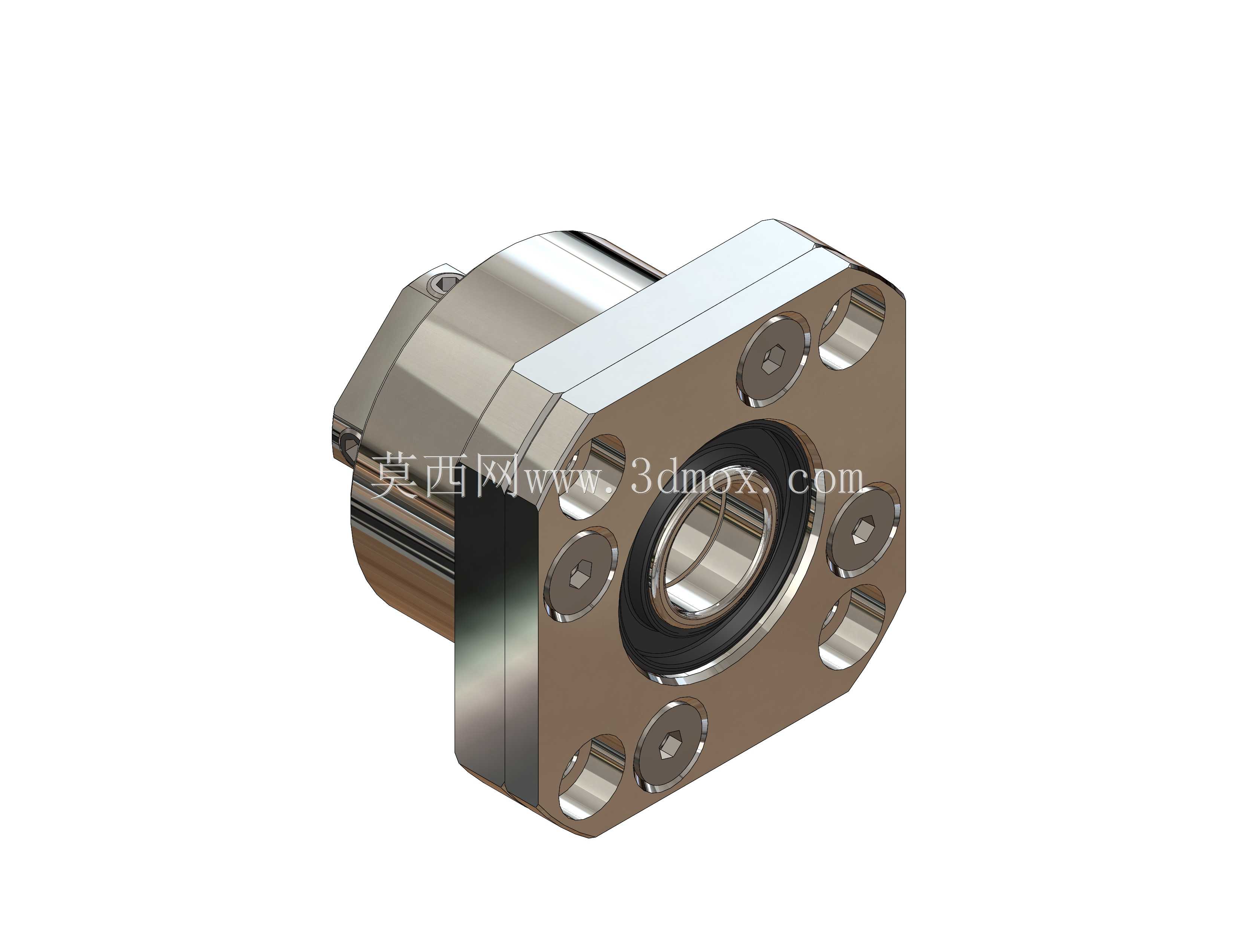

　　从功能特性上拆解，这个支架采用法兰式安装结构，方形法兰上预留四个沉头安装孔，安装时可以直接从支架正面锁付螺丝到设备安装立板上，不需要在安装板背面预留螺母操作空间，对安装空间的要求更低，适配紧凑结构的设备布局。支架内部集成了成对安装的角接触球轴承，能够同时承受径向载荷和双向轴向载荷，抵消丝杠高速回转时产生的轴向窜动，轴承端设计有锁紧螺母结构，可以通过调整螺母的锁付扭矩来给轴承施加合适的预紧力，消除轴承内部游隙，提升整套支撑的刚性，避免进给过程中出现反向间隙。支架的轴端伸出位置设计有密封结构，能够阻挡加工过程中产生的切屑、切削液、粉尘进入轴承腔体，延长内部轴承的使用寿命，减少日常维护的频次。

　　从设计思路层面分析，这个支撑座的结构设计完全围绕精密传动的精度保持性展开：首先是安装基准面的平面度管控，法兰贴合面的平面度公差控制在0.01mm以内，保证安装后支架的轴承孔轴线和丝杠安装轴线的平行度误差在允许范围内；其次是轴承孔的公差配合，孔位采用H7级公差，和角接触轴承的外圈形成过渡配合，既保证轴承安装后不会出现外圈滑移，也避免过盈量过大导致轴承内部游隙被额外挤压，造成轴承温升过高、提前失效。支架的主体材质采用45号钢调制处理，表面做发黑防锈处理，既有足够的结构刚性承受传动载荷，也具备基础的防锈能力，适配车间复杂的使用环境；锁紧部位采用六角防松结构，锁付后不容易因为设备运行的振动出现松脱，长时间运行也能保持预紧力的稳定。

　　从外形尺寸与安装边界来看，这款FK12支架的法兰边长为42mm，法兰厚度为12mm，支架主体的外径为34mm，整体轴向总长度为38mm，四个安装孔的中心距为34mm，适配M5的内六角螺丝锁付，支撑的丝杠轴端轴径为12mm，锁紧螺母的对边尺寸为19mm，设计选型时需要在支架前端预留至少20mm的操作空间，方便使用扳手调整锁紧螺母的预紧力。安装时需要注意，支架的法兰贴合面必须和设备的安装板完全贴合，不能有切屑、毛刺垫在结合面之间，否则会导致支架安装偏斜，造成丝杠轴线和导轨平行度超差，运行时出现阻力过大、丝杠磨损加快的问题；轴承预紧力的调整需要遵循循序渐进的原则，每次调整螺母后手动转动丝杠，感受回转阻力的变化，直到回转阻力均匀且没有明显卡顿即可，不要过度锁付导致轴承预紧力过大，造成运行时轴承温升过高。

　　在三维建模过程中，这个模型完整还原了支架的所有装配特征，包括沉头孔的深度、轴承孔的台阶尺寸、锁紧螺纹的规格、密封槽的位置，所有配合面的尺寸公差都按照实际加工要求做了标注，导入装配体后可以直接和1204、1205、1210等常见规格的FK端轴颈滚珠丝杠做配合装配，也可以直接用来生成工程图指导加工，或者做装配干涉检查、机构运动仿真，验证整套传动结构的布局合理性。对于做小型自动化设备、精密机床设计的工程师来说，直接调用这类标准化的支撑座模型，不需要从零开始绘制轴承座的细节结构，能大幅提升建模效率，也能避免因为结构细节绘制错误导致的选型匹配问题。
