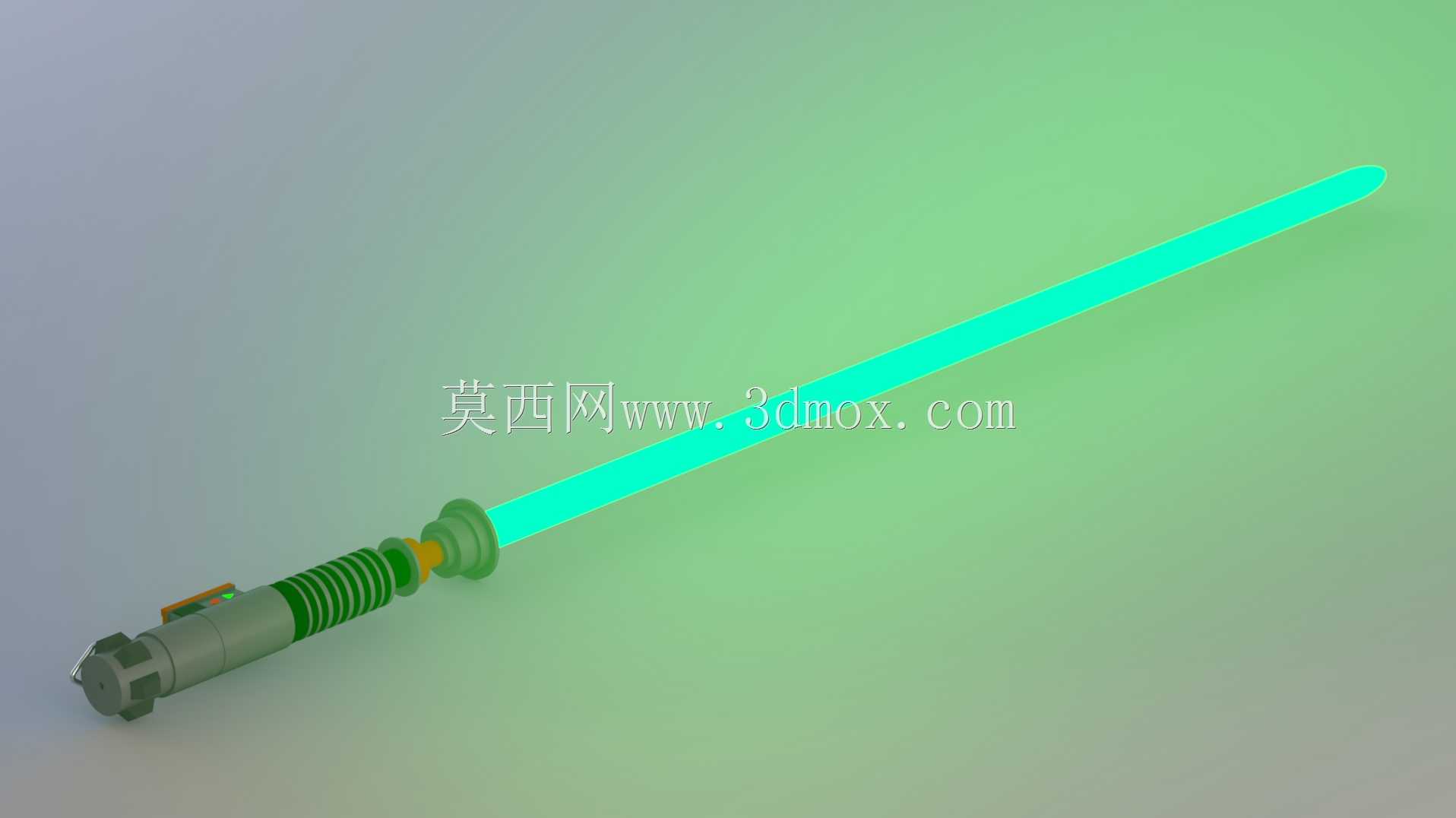

科幻影视道具绿色光剑结构设计方案

　　本次设计的光剑道具，核心面向影视实景拍摄、线下主题展陈、科幻爱好者收藏三类应用场景，在结构设计阶段优先平衡了手持握持的人机工程特性、发光组件的安装空间、外观还原度三者的关系，没有采用市面常见的一体注塑简化结构，而是将整体拆分为剑柄尾盖、电池仓段、握持防滑段、开关安装座、剑刃衔接基座五个可拆分的结构模块，各模块之间采用细牙螺纹配合定位，既方便后期拆装更换内部电子元件，也能保证拼接后整体的同轴度误差控制在0.2mm以内，避免剑刃安装后出现偏斜晃动的问题。

　　从实际使用需求出发，握持段的外径设置为32mm，表面设计了等距分布的环形防滑凹槽，凹槽深度1.2mm，槽边做R0.5的圆角过渡，既能够保证手持时的摩擦力，避免长时间握持或者佩戴道具手套操作时出现打滑，也不会因为棱角过于尖锐造成握持不适感。剑柄整体长度控制在280mm，尾盖位置设计了直径2mm的挂绳孔，可搭配腕带使用，适配cosplay活动中大幅度动作展示的防脱落需求。电池仓段的内部空腔尺寸预留为直径26mm、长度120mm，可容纳常规18650锂电池组与驱动电路板，仓壁厚度设置为2.5mm，选用ABS材质打印时可满足日常使用的结构强度要求，若采用金属材质加工可将壁厚缩减至1.5mm，进一步控制整体重量。

　　开关安装座位于握持段上方靠近剑刃的位置，预留了12mm*8mm的矩形安装位，可适配常规的船型开关或者触摸式感应开关，开关外侧设计了高度0.8mm的防护凸边，避免道具放置或者使用过程中误触开关造成电量浪费。剑刃衔接基座的内部设计了两级定位台阶，第一级台阶直径25mm，用于固定LED发光条的安装基座，第二级台阶直径28mm，用于嵌套透明PC材质的剑刃外管，台阶处设计了环形密封槽，可加装硅胶密封圈，避免户外展陈使用时雨水或者灰尘进入剑柄内部损坏电路元件。

　　剑刃部分的设计长度为920mm，整体采用等直径的圆管结构，末端做半球形圆弧过渡，避免尖锐边角造成使用过程中的磕碰损伤，剑刃管壁厚度设置为2mm，既能够保证光线均匀散射，实现通体发光的视觉效果，也具备足够的抗弯折性能，日常展示或者轻度对抗表演时不会出现断裂问题。在结构配重设计上，将70%的重量集中在剑柄段，剑刃部分采用轻量化的透明材质，整体重心控制在距离剑柄尾端70mm的位置，和真实手持刀剑的重心位置接近，长时间握持挥舞时不会出现腕部负担过重的问题。

　　针对不同的使用场景，该结构预留了足够的改装空间，若用于静态展陈，可将内部电池仓替换为实心配重块，进一步提升握持的质感，剑刃部分可采用半透明磨砂树脂材质制作，配合固定光源实现常亮展示效果；若用于动态影视拍摄，可在剑刃衔接位置加装震动传感器，配合驱动板实现挥舞时的光效变化与音效触发，结构上预留的走线槽宽度为3mm，可容纳音效模块的连接线，无需额外在结构表面开孔破坏外观完整性。各拼接模块的螺纹配合长度设置为8mm，配合厌氧胶粘接后可满足100N以上的轴向拉拔力要求，避免大幅度挥舞时出现结构脱节的问题。剑柄表面的细节凸起部分均做了圆角处理，没有尖锐的棱角，符合道具类产品的安全使用要求，所有结构的拔模斜度统一设置为1.5度，既适合3D打印快速制作，也可直接用于开模批量生产，不需要额外调整结构参数。
