Castle Creations曼巴怪物X电调结构建模

　　本次呈现的三维结构对应遥控模型领域常用的大电流电子速度控制器，也就是模型玩家常说的电调，具体为Castle Creations旗下Mamba Monster X系列的无风扇版本结构。在RC大比例模型的应用场景里，这类电调承担着动力输出核心控制的作用，主要适配1/8及以上比例的越野、大脚、短卡等重载模型车，也可用于部分大尺寸航模、船模的动力系统调配，负责将电池输出的直流电转换为可调控的三相交流电，驱动无刷电机实现转速、转向的精准控制，同时承担过流保护、温度监测、电池低压切断等保障动力系统稳定运行的功能。

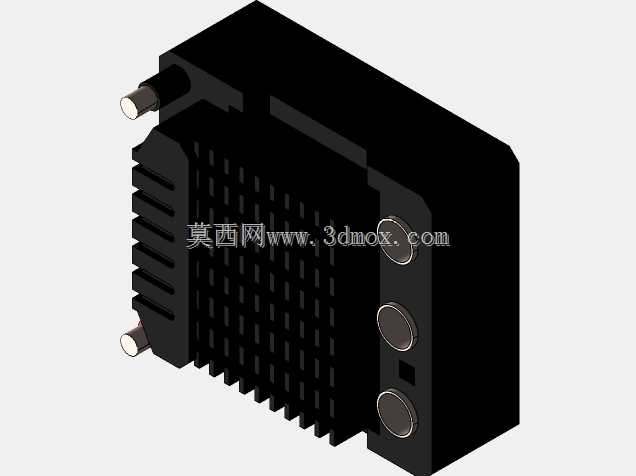

　　从结构设计思路来看，该版本移除了原厂标配的散热风扇，整体结构更紧凑，适配对安装空间有严格限制、或是本身模型行驶过程中自然进风量足够覆盖散热需求的改装场景。主体外壳采用上下扣合的结构设计，上部集成了大面积的鳍片式散热铝座，散热鳍片采用等间距平行排布，单鳍片厚度控制在1.2mm，鳍片间隙2mm，既保证了足够的散热接触面积，也避免间隙过小容易积灰卡入碎石的问题，散热座与内部功率板之间预留了0.3mm的导热硅脂填充间隙，建模时完整还原了这一安装公差，方便后续做热仿真分析时直接调用参数。

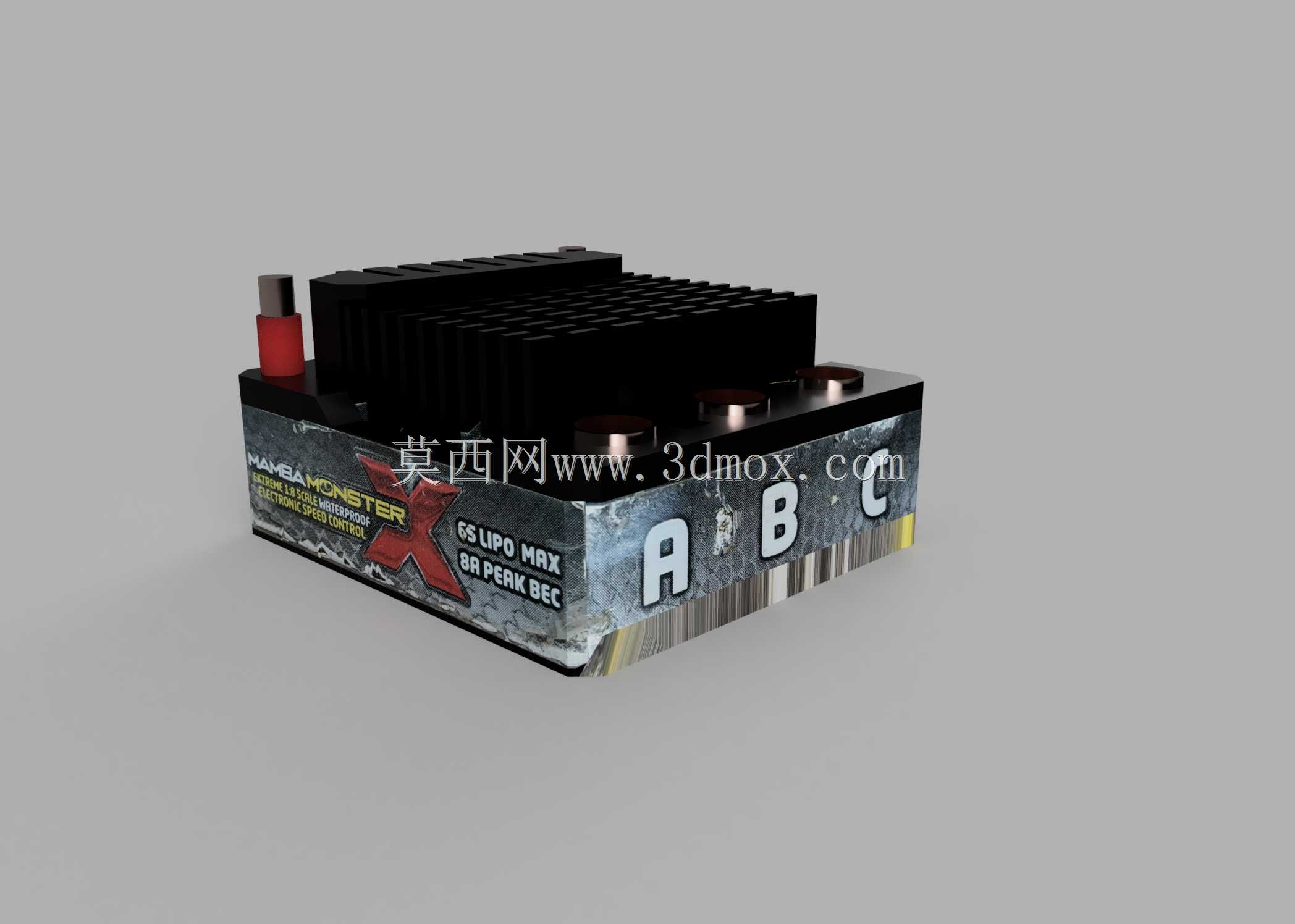

　　外壳侧面的标识区域完整还原了原厂的丝印定位，包括支持6S锂电输入、8A峰值BEC输出的参数标识位，以及ABC三相输出接线柱的标识，接线柱采用内凹式铜柱结构，突出外壳表面的高度为4mm，适配4mm规格的香蕉插头焊接，接线柱周边做了2mm高的挡边结构，避免焊接时焊锡流到外壳表面造成短路。主体一侧的红色电容座为独立模块化设计，采用卡扣式固定在主壳体侧面，电容直径8mm，突出壳体高度12mm，建模时还原了电容与主壳体之间1mm的安全间隙，避免车辆剧烈颠簸时电容与壳体摩擦造成外皮破损。

　　安装边界方面，该电调主体的长宽高尺寸为52mm×42mm×28mm（不含散热鳍片突出高度的话主体高度为18mm），底部预留了两个M3规格的安装孔位，孔位中心距为38mm，适配市面上绝大多数RC模型车的电调安装座标准孔距，安装时底部可粘贴3mm厚的双面泡棉胶做减震，因此建模时底部特意做了0.2mm的粗糙度还原，方便后续做装配模拟时匹配泡棉胶的接触摩擦力参数。主壳体的边角全部做了R2的圆角处理，既避免安装时划伤手或者模型车壳，也能在车辆发生碰撞时分散应力，减少壳体开裂的风险。

　　从功能结构的还原度来看，建模时拆分了散热座、主壳体上盖、主壳体下盖、接线柱、电容、电容固定座共6个独立零件，每个零件的拔模斜度都按照注塑件的常规标准做了1.5°的设置，所有卡扣结构的配合间隙控制在0.1mm，符合实际注塑生产的装配公差要求。内部的功率板安装位预留了2mm的元件高度空间，可兼容同尺寸不同批次的MOS管排布，方便后续做同系列不同参数电调的结构改型。移除风扇后的散热座顶部是完整的平面，玩家可根据自身需求自行加装更高规格的散热风扇，或是直接将散热座贴合金属车架部分实现辅助导热，这部分的安装平面平面度控制在0.05mm以内，保证加装配件时能完全贴合，不会出现缝隙影响散热效率。

　　在实际选型参考中，这类大电流电调的结构建模可直接用于RC模型的整车装配干涉检查，提前确认电调与接收机、电池、舵机等周边配件的安装位置是否冲突，也可用于定制电调散热改装件的设计参考，直接提取散热座的表面尺寸就能快速匹配定制散热风扇、散热片的安装孔位，不需要反复测量实物尺寸。对于刚接触RC动力系统改装的新手来说，这个结构模型也能帮助快速理解电调的外部接口布局、安装固定方式，提前规划车内的走线位置，避免装车时出现线长不够、接口位置不对的问题。
