Spektrum SR215航模地面接收机结构设计

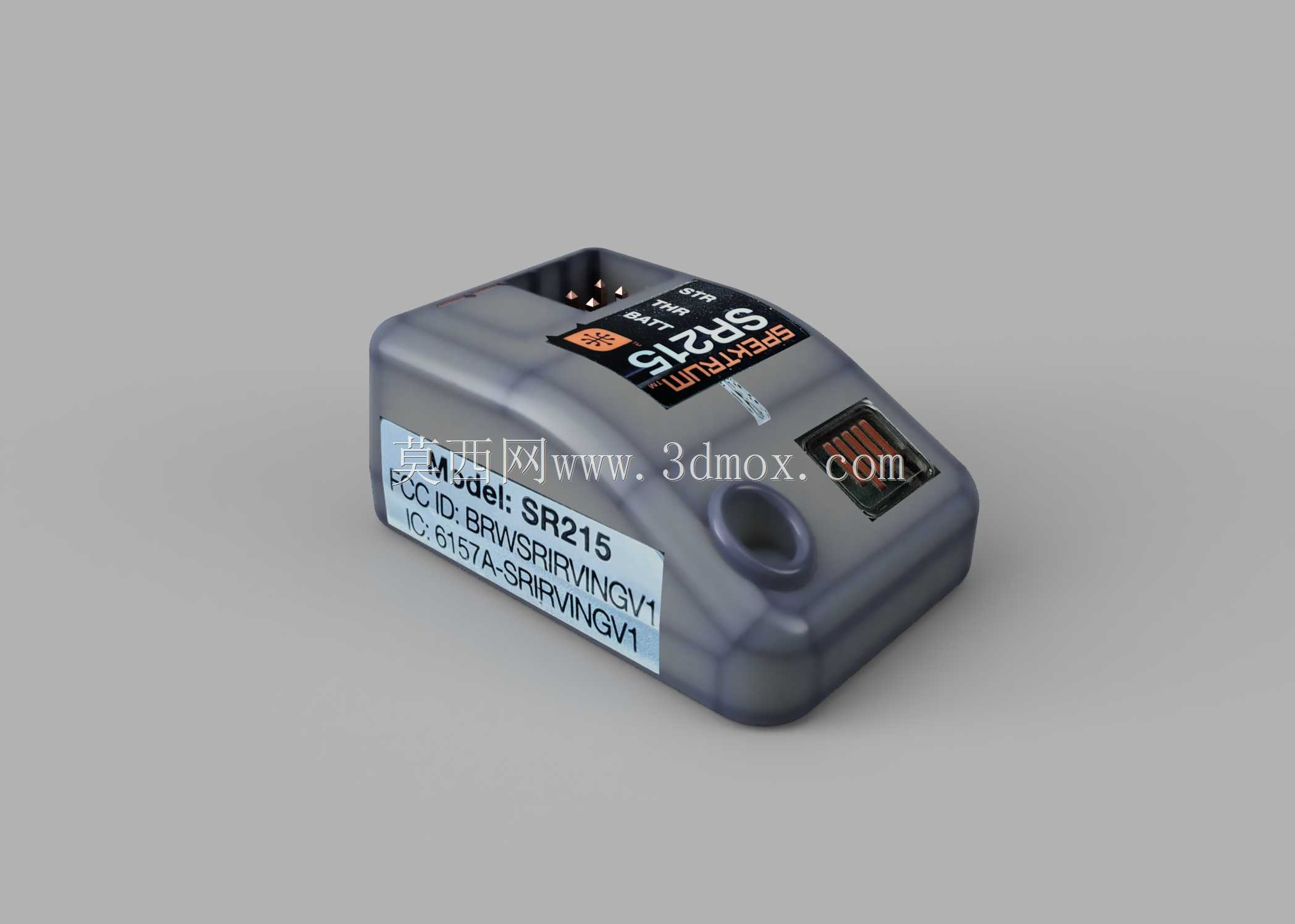

　　在航模运动、小型无人载具的遥控链路搭建场景中，地面接收机是连接操控端与载具执行端的核心信号中转部件，Spektrum SR215作为同系列接收机的基础型号，其结构设计充分兼顾了装机适配性、信号稳定性与安装便捷性，能够适配多数1/10比例遥控车、小型固定翼航模、多旋翼无人机的装机需求。从实际使用场景来看，这类接收机通常安装在载具内部的设备舱中，需要在载具运行产生的持续振动、偶发的磕碰冲击、复杂电磁干扰环境下保持稳定的信号接收能力，因此其结构设计从壳体选型到接口布局都围绕这些实际工况展开。该接收机采用半透明磨砂PC材质壳体，这种材质选择一方面可以让使用者直观观察内部PCB板的固定状态、接口焊接情况，及时发现虚接、元件移位等潜在问题，

　　另一方面PC材质本身具备优异的抗冲击韧性，能够抵消载具运行过程中传递到设备舱的振动能量，避免内部晶振、信号处理芯片受振动影响出现工作异常。壳体的边角全部做了R3以上的圆弧过渡处理，没有尖锐的直角结构，在设备舱内布线时不会刮伤信号线、电源线的绝缘层，同时圆弧过渡也能提升壳体的抗摔性能，即使装机过程中不慎掉落，应力也会沿圆弧面分散，不会出现边角碎裂的问题。从安装边界来看，该接收机的物理尺寸与同系列SR315、SR515接收机完全一致，长宽高尺寸控制在紧凑的范围内，不需要为其预留过大的安装空间，设备舱内只要预留对应尺寸的平整安装位，就可以通过双面泡棉胶或者尼龙扎带完成固定，不需要额外设计定制安装支架，能够直接替换同系列不同通道数的接收机，

　　降低载具设备升级的改造成本。壳体侧面预留了标准的舵机接口插槽，插槽位置做了内凹的导向结构，插接线束时可以通过导向结构快速对准针脚，不会出现针脚插歪、折弯的问题，同时插槽周围的壳体做了加厚处理，多次插拔线束也不会出现接口开裂、固定柱断裂的情况。壳体顶部预留了信号对频按键的操作位，按键周围做了凸起的防护围边，避免装机后设备舱内的线束挤压按键导致意外触发对频，同时防护围边也留出了足够的操作空间，不需要拆下接收机就可以用细杆按压完成对频操作。从功能特性的结构匹配来看，壳体上预留了信号天线的引出位置，天线引出点做了防弯折的应力释放结构，天线根部被壳体包裹固定，不会因为载具运行中的反复拉扯导致天线根部断线，保证信号接收的稳定性。壳体表面的标识采用模内贴标工艺，不会因为长期使用中的摩擦、接触油污导致标识磨损脱落，使用者可以快速识别设备型号、接口定义、认证信息，避免装机时接错通道。在结构设计思路上，这款接收机没有采用多余的装饰性结构，所有的壳体造型都服务于功能需求：半透明壳体兼顾状态观察与结构强度，统一的安装尺寸保证跨型号替换兼容性，接口导向与防护结构降低装机操作的失误率，应力释放结构提升易损部位的使用寿命。对于结构设计从业者来说，这类小型电子接收设备的建模过程需要重点关注安装尺寸的通用性，保证同系列产品的安装孔位、外形边界一致，减少用户的安装适配成本；同时要针对实际使用中的易损点做结构强化，比如接口位置、天线根部、按键部位，

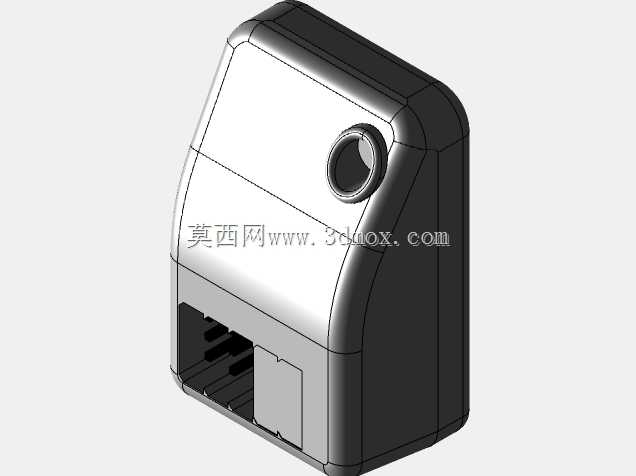

　　这些位置是日常使用中受力最多的部位，适当的加厚、导向、防护结构可以大幅提升产品的实际使用寿命；另外壳体材质的选择也要匹配使用场景，航模类配件经常会接触到户外的灰尘、少量雨水、燃油添加剂，PC材质的耐化学性、抗冲击性都能满足这类场景的需求，不需要采用成本更高的特种工程塑料，在控制成本的同时满足使用性能要求。在三维建模过程中，需要重点核对接口的位置尺寸、壳体的壁厚均匀性，避免出现壁厚差异过大导致注塑成型时出现缩痕、变形，同时要预留PCB板的安装定位柱，保证内部电路板固定牢靠，不会在振动中出现移位；壳体的合模线位置要设计在不影响安装、不刮手的侧面位置，合模线的落差要控制在0.1mm以内，不需要额外做打磨处理就能满足外观要求。对于设备选型的从业者来说，这款接收机的统一安装尺寸意味着不需要重新调整载具设备舱的布局，就可以在不同通道数的同系列接收机之间切换，适配不同通道数需求的载具，大幅降低设备迭代时的结构改造成本，同时其紧凑的尺寸也能适配更多小型载具的狭窄设备舱空间，不需要为了容纳接收机额外扩大设备舱体积，影响载具的整体重心与外观造型。
