箱梁I梁三点弯曲有限元分析仿真模型

　　在结构力学性能验证领域，梁类构件的弯曲性能测试是材料选型、结构优化环节必不可少的验证步骤，这类仿真模型可直接对接实验室物理试验场景，替代部分破坏性预试验，大幅降低研发阶段的试样加工成本与试验周期。从实际工程应用来看，箱梁与I梁是轨道交通、桥梁工程、重型装备机架、起重设备臂架中应用最广泛的承力构件，这类构件在服役过程中主要承受横向弯曲载荷，三点弯曲工况是最典型的受力形式之一，对应实际场景中构件跨中受集中载荷、两端简支支撑的受力状态，比如桥梁跨中受车辆载荷、设备机架横梁受中部设备重力载荷、起重臂架跨中受吊重载荷等场景，都可以通过这类仿真模型完成前期的应力、应变、挠度预判。

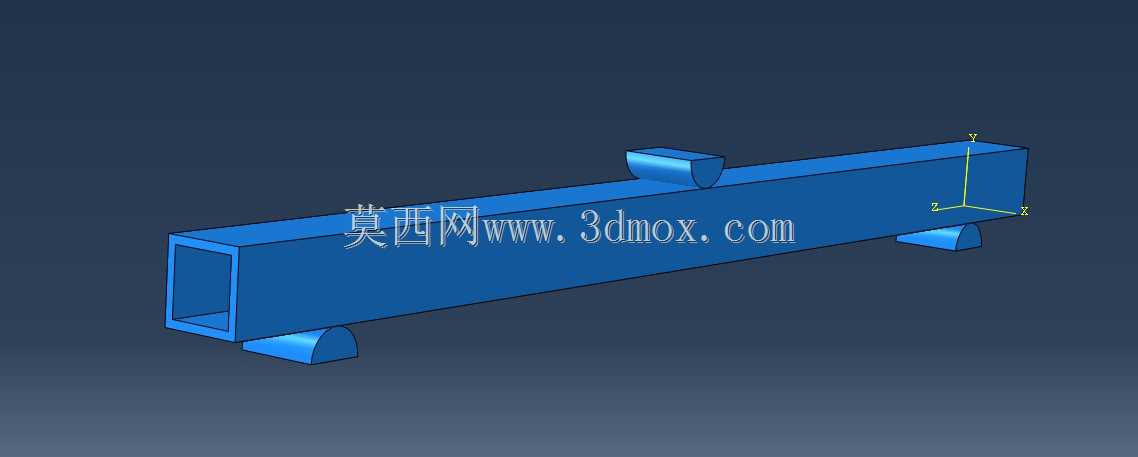

　　从模型的功能特性来看，该模型完整还原了三点弯曲试验的边界条件：下部两个弧形支撑座完全模拟物理试验中的简支支撑结构，接触区域做了网格细化处理，可准确模拟支撑处的接触应力分布，避免应力集中导致的计算结果失真；上部压头完全对应试验中的加载端，加载方向垂直于梁体轴线，可根据实际需求设置位移加载或力加载工况，输出梁体的载荷-挠度曲线、应力分布云图、塑性变形区域等核心结果，可直接与物理试验数据、材料力学理论计算值做对标验证，快速判断梁体结构的设计合理性，识别应力集中薄弱区域，为后续的截面尺寸优化、加强筋布置提供数据支撑。

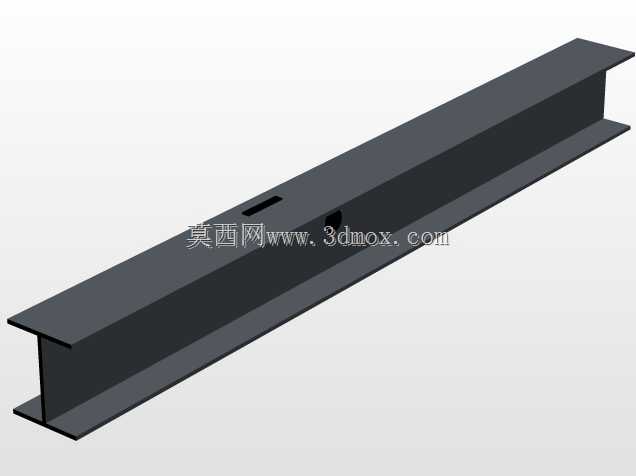

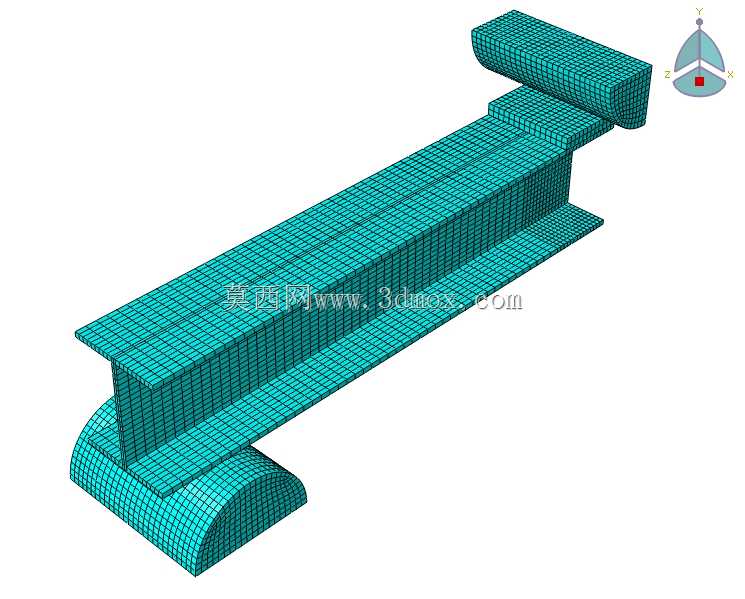

　　设计思路上，模型采用了分区域网格划分策略，梁体主体的网格尺寸兼顾计算效率与精度，在上下翼缘、腹板的连接区域，以及支撑、压头与梁体的接触区域做了网格加密，保证接触计算与应力集中区域的结果精度；支撑座与压头设置为刚体属性，减少不必要的计算量，同时保留了接触对的完整设置，可准确模拟加载过程中构件与工装之间的接触传力过程。梁体的截面参数完全符合工程常用的型钢梁设计规范，箱梁的腹板厚度、翼缘宽度、内部空腔尺寸，I梁的翼缘厚度、腹板高度等参数都保留了参数化调整空间，可根据不同的设计需求快速修改截面尺寸，重新生成网格完成计算，无需重复搭建仿真框架。

　　从安装与边界适配角度来看，两个支撑座的中心距可根据梁体的跨度需求灵活调整，适配不同长度规格的梁体测试需求，支撑座的弧形面半径匹配通用弯曲试验工装的尺寸，可直接对接实验室现有物理试验工装的安装尺寸，仿真输出的结果可直接指导物理试验的工装布置、加载速率设置、应变片粘贴位置选择。模型同时兼顾了实体结构与有限元网格的对应关系，梁体的几何模型完全保留了工程实际中的倒角、过渡圆弧等细节，避免因几何简化导致的应力计算误差，可准确反映实际构件在弯曲载荷下的失效位置，比如腹板与翼缘连接位置的焊缝区域应力、翼缘边缘的屈服区域等，这些细节都是理论计算无法准确覆盖的内容。

　　在工程落地层面，这类仿真模型可帮助结构工程师在设计阶段快速完成多方案对比，比如对比相同截面积下箱梁与I梁的弯曲刚度、极限承载能力，根据不同的载荷场景选择最优的截面形式；也可用于现有构件的失效分析，通过仿真复现构件在过载情况下的变形过程，定位失效原因，制定对应的结构改进方案。相较于纯理论计算，有限元模型可考虑材料的塑性变形特性、接触非线性、几何大变形等实际工况因素，计算结果更贴近实际服役状态，相较于直接开展物理试验，仿真方案可快速迭代数十组不同参数的方案，筛选出最优参数后再开展物理验证，大幅提升研发效率，降低研发成本。
