快换式球面定位压紧工装夹具结构

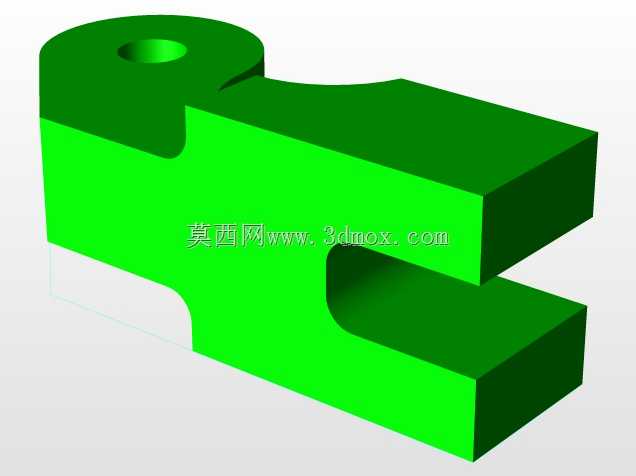

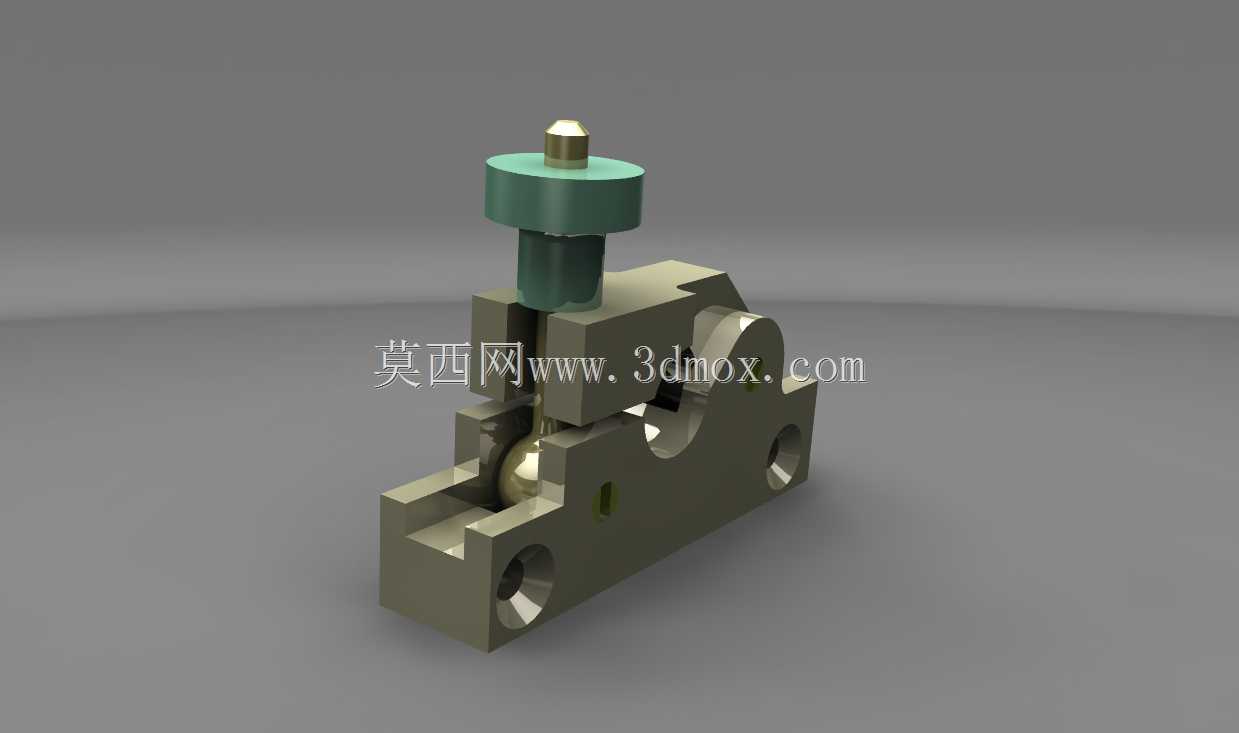

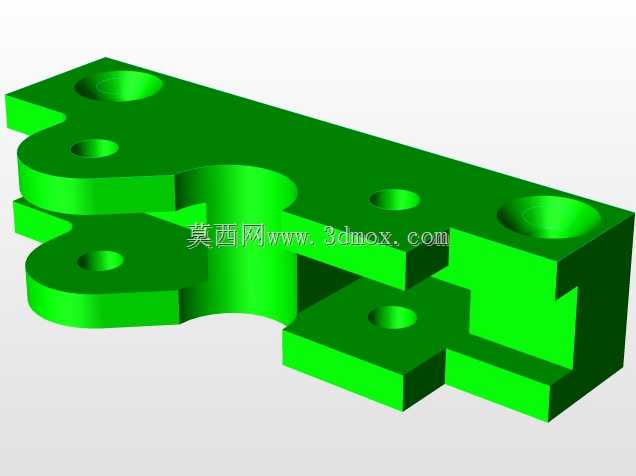

　　这套压紧定位夹具主要面向小规格轴类、带球面特征零件的机加工工序装夹需求，在小型通讯结构件、精密五金零件的铣削、钻削工序中应用较多，日常在台式钻床、小型立式加工中心的工位上十分常见，用来替代传统的平口钳装夹，解决异形曲面零件装夹时定位不准、压紧力不均导致的零件变形问题。从结构布局来看，整个夹具采用一体式L型基座作为承载主体，基座底部预留两个贯通的安装沉孔，孔位中心距适配常见的机床工作台T型槽间距，安装时可直接通过T型螺栓固定在工作台面上，不需要额外制作过渡连接板，基座的总长度控制在120mm以内，宽度70mm，整体高度不超过90mm，不会占用过多的工作台操作空间，也不会和机床的主轴行程产生干涉。基座的前端开设V型定位槽，

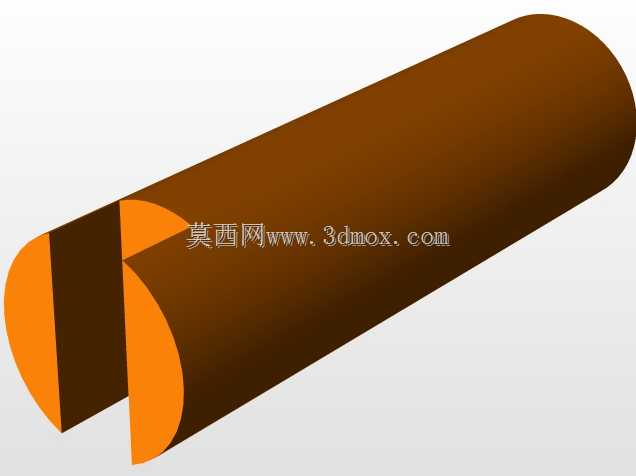

　　槽面做了淬火硬化处理，硬度达到HRC45-50，长期装夹零件不会出现压痕凹陷，定位槽的开口尺寸适配直径8-20mm的轴类零件，槽底位置刚好对准侧面的球面定位窝，当装夹带球形端头的零件时，球形端可以直接嵌入定位窝内，限制零件的轴向窜动，不需要额外加装轴向定位挡块，减少了装夹调整的辅助时间。压紧执行部分采用顶部旋转式压头结构，压头和中心拉杆做成分体式设计，压头下端面做了和零件外圆匹配的弧形压面，压紧时压面和零件外圆的接触长度达到15mm，不会像尖点压头那样在零件表面留下压伤痕迹，拉杆的上端采用快拆式旋钮结构，松开锁紧状态后可以直接向上拔出压头，快速更换不同弧面规格的压头，适配不同直径的被加工零件，换型时间不超过30秒，

　　适配多品种小批量的生产场景。整个锁紧机构内置在基座的内腔中，采用斜面增力结构，只需要施加很小的旋钮拧紧力矩，就能在压头位置产生超过800N的压紧力，足够承受铣削、钻削过程中的切削冲击力，不会出现零件松动移位的问题，同时内置的弹簧复位结构可以在松开旋钮时自动将压头顶起，方便操作人员快速取放零件，不需要手动提拉压头。基座侧面还预留了一个侧向定位销孔，当需要装夹带平面特征的零件时，可以插入定位销实现零件的角向定位，避免加工过程中零件发生转动，保证钻孔、铣槽的位置度公差控制在0.02mm以内。在实际使用过程中，这套夹具不需要搭配液压、气动动力源，纯手动操作就可以完成装夹，适合没有配备气动辅助工装的小型加工车间使用，整体结构没有易损的小零件，

　　日常维护只需要定期在拉杆滑动面加注少量润滑脂，就可以保证长期顺畅使用，不会出现卡滞、锁紧失效的问题。和传统的螺丝压板装夹方式相比，这套夹具的装夹效率提升60%以上，装夹定位的重复精度可以控制在0.01mm以内，能有效降低批量零件加工时的装夹找正时间，减少因为装夹偏差导致的零件报废率。在设计这套结构的时候，特意将所有的棱角位置都做了R2以上的倒角处理，避免操作人员在取放零件的时候被锋利的边角划伤，基座的底面做了0.01mm的平面度精加工，安装到工作台面之后不会出现翘曲，保证定位基准的稳定性，压头的锁紧行程预留了10mm的调节余量，即使被加工零件的直径存在少量的尺寸公差波动，也能可靠压紧，不需要调整夹具的整体安装位置。
