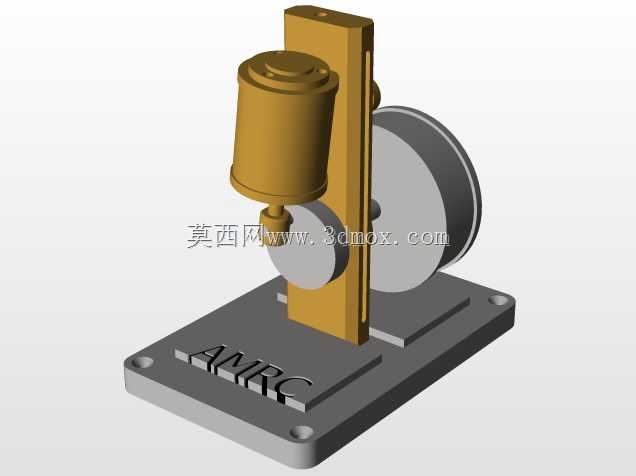

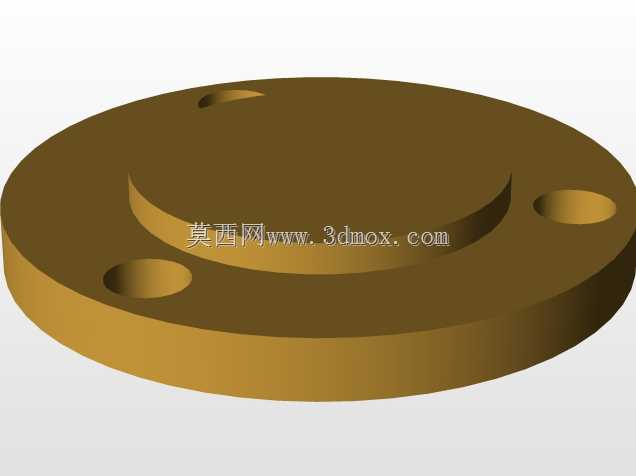

教学演示用摆动式发动机结构模型

　　这款摆动式发动机结构模型，主要面向高校机械类专业的原理教学、机构认知实验场景使用，也可作为动力机构爱好者研究摆动式动力转换逻辑的具象参考载体，区别于量产的工业用发动机成品，该模型完全围绕核心运动逻辑的可视化呈现做设计，没有冗余的外围附属结构，能让观察者直接看清动力传递的完整路径。从实际用途来看，它并不承担真实的动力输出负载，核心作用是把摆动式发动机的配气逻辑、动力转换过程、部件配合关系从二维图纸转化为可直观观察的三维实体，解决了平面图纸难以表达空间运动干涉、部件相对位置关系的问题，在课堂演示中，可配合手动驱动或者低速动力输入，完整展示气缸摆动、曲轴转动、动力输出的全流程，帮助学习者快速理解这类非传统往复式发动机的工作原理。

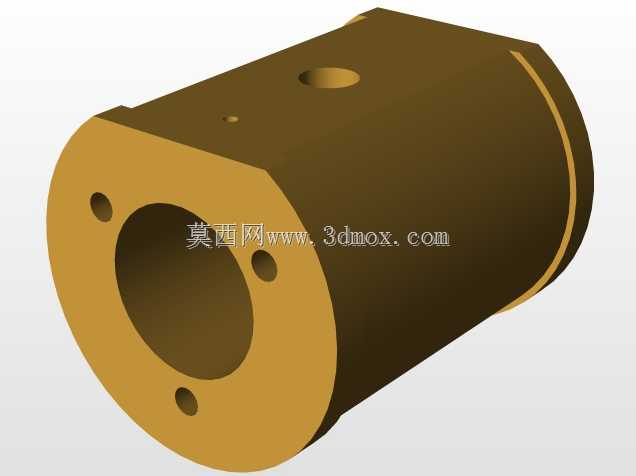

　　在功能特性上，模型还原了摆动式发动机最核心的结构特征：气缸并非固定在机架上，而是可以绕特定支点做小角度摆动，配合曲轴的转动完成进排气、做功的循环，省去了传统发动机复杂的配气凸轮轴机构，结构更加简洁，能直观展现这类动力机构零件数量少、结构紧凑的优势；底座采用透明亚克力材质制作，既保证了支撑稳定性，也不会遮挡下部曲轴、连杆部件的运动过程，上部的气缸、支架、连接部件都采用金属质感的结构处理，部件之间的连接边界清晰，没有做一体化的简化处理，能清晰区分每个独立的功能零件。从设计思路来看，整个模型完全围绕“原理可视化”的核心目标搭建，没有照搬工业级发动机的强度设计、密封设计要求，所有部件的尺寸比例都严格对应原理图纸的参数，

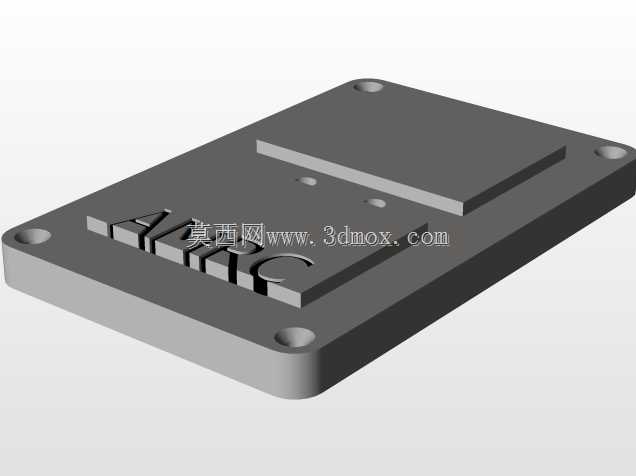

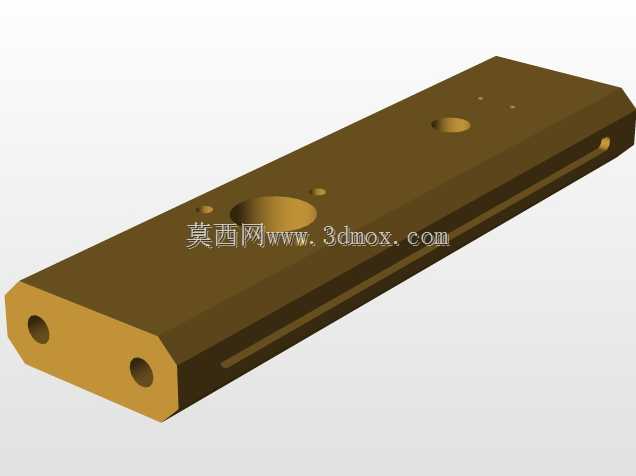

　　在不影响运动逻辑的前提下，对部分非核心的紧固件、密封件做了适度简化，既保证了机构运动的顺畅性，也避免了过多细碎零件干扰观察者对核心结构的认知；机架部分采用立式支撑结构，将气缸摆动组件、曲轴传动组件沿竖直方向排布，大幅缩小了模型的整体占地空间，方便在实验台、讲台上摆放展示。在外形尺寸与安装边界上，模型整体为矩形底座加立式支撑的布局，底座的长宽尺寸控制在可稳定放置于常规实验台的范围内，竖直方向的高度不会遮挡后排观察者的视线，所有运动部件的摆动、转动行程都在底座的投影范围之内，没有超出底座的外伸运动部件，不需要额外预留过大的安全操作空间，安装时只需要将底座平稳放置在水平台面上即可，不需要额外做螺栓固定，方便在不同教学场景之间转移使用。

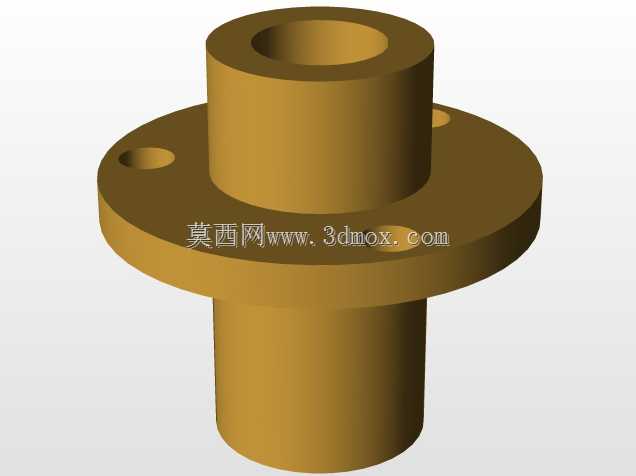

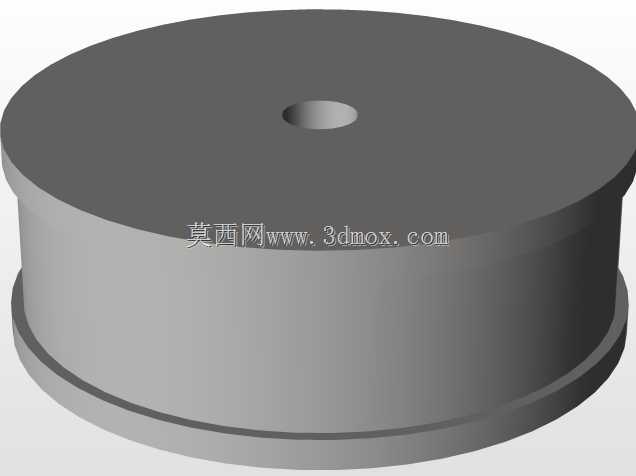

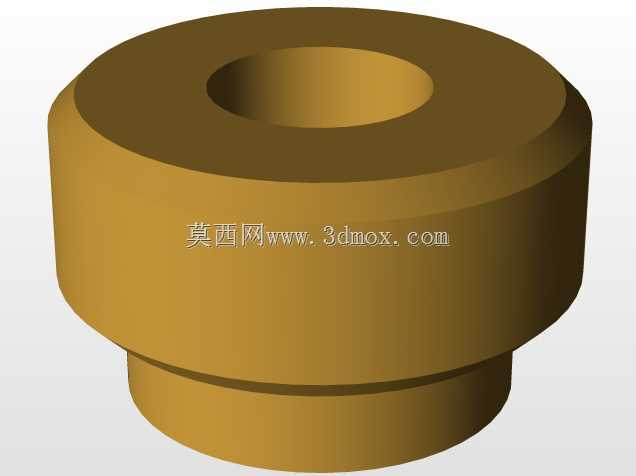

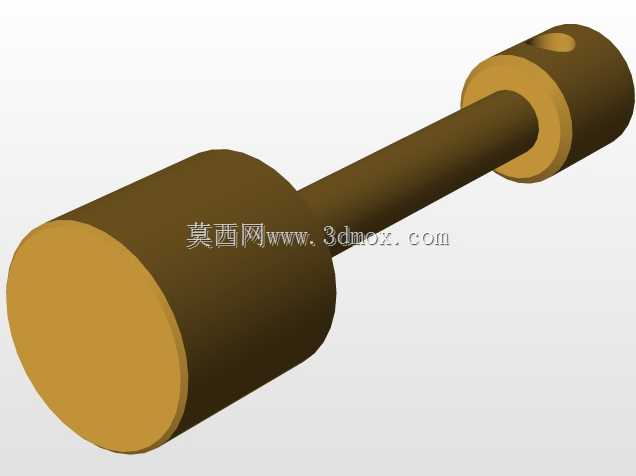

　　在结构细节处理上，气缸与摆动支架的连接位置预留了合理的转动间隙，既保证摆动过程无卡滞，也不会因为间隙过大导致结构晃动；曲轴与连杆的连接位置采用了简化的铰接结构，转动阻力小，手动拨动即可完成完整的循环动作，不需要额外的辅助工具；底座表面的标识区域可用于标注模型名称、核心参数，方便教学场景下的识别区分。对于三维建模从业者而言，搭建这类模型时需要重点关注摆动副与转动副的位置匹配关系，提前做运动仿真验证，避免出现运动干涉，同时要合理简化非核心结构，在保证原理准确性的前提下控制模型的复杂度，提升模型在教学演示场景下的实用性。
