曼联队徽浮雕椭圆金属钥匙挂扣

　　这款钥匙挂扣的设计初衷是服务于日常随身钥匙的归集携带，同时兼顾球迷群体的个性化装饰需求，属于随身五金配饰类的实用物件。整体采用椭圆薄牌结构，边缘做了圆弧过渡处理，避免锐角剐蹭衣物或包袋，左上角预留的通孔是挂装结构的核心，孔径匹配常规钥匙圈的线径范围，安装时无需额外转接件，直接穿入标准金属钥匙圈即可完成固定，挂装后吊牌可沿钥匙圈周向自由转动，不会出现卡滞剐蹭的情况。

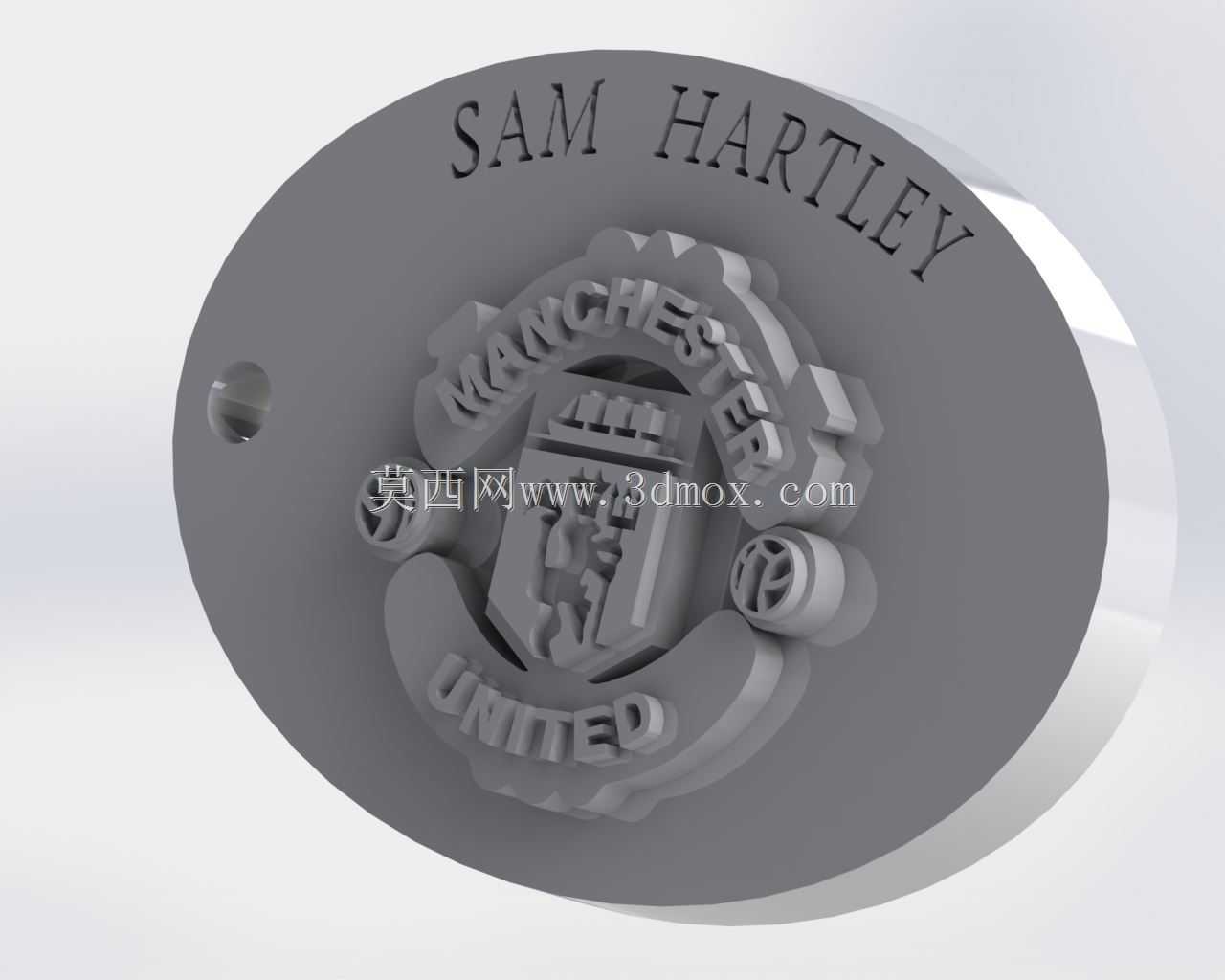

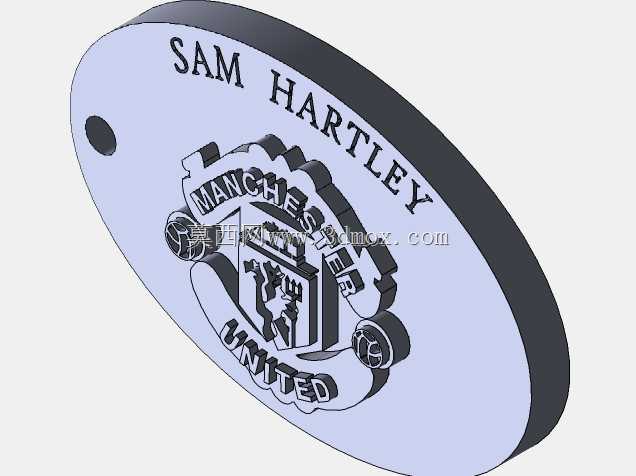

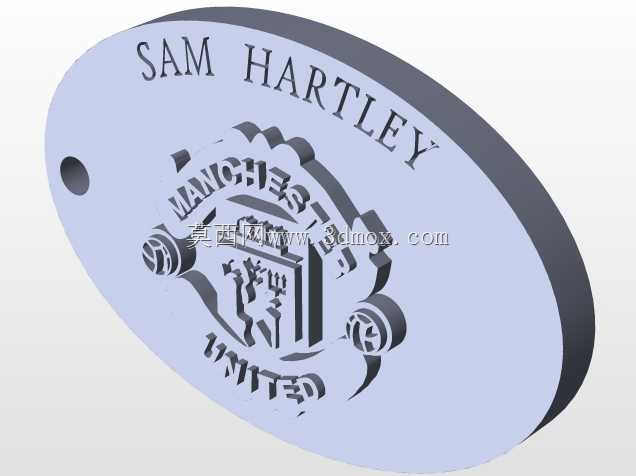

　　结构设计上，正面采用浮雕工艺呈现曼联足球俱乐部的队徽元素，队徽的凸起高度控制在1.2mm以内，既保证浮雕图案的辨识度，又不会因为凸起过高导致日常携带时被磕碰磨损，队徽上方的人名文字采用同高度的阳刻处理，字体边缘做了0.2mm的圆角倒钝，避免尖锐棱边划手。整个吊牌的基体厚度设定为3mm，这个厚度兼顾了结构强度与随身佩戴的轻便性，日常揣在裤兜或者挂在包侧不会有明显的坠重感，同时足够的厚度保证浮雕结构的根部强度，即使受到日常的挤压磕碰，浮雕部分也不会出现断裂脱落的问题。

　　从应用场景来看，这类浮雕钥匙扣除了基础的钥匙归集功能外，也可作为箱包挂饰、活动纪念礼品使用，设计时充分考虑了3D打印与开模量产的双重适配性：如果采用FDM或光固化3D打印制作，浮雕的最小凸起尺寸大于0.8mm，不会因为打印精度不足导致图案糊边，通孔的内壁预留了0.3mm的打磨余量，打印完成后简单打磨即可穿入钥匙圈；如果采用金属压铸或者激光雕刻量产，整个正面的图案没有倒扣结构，脱模角度控制在1.5度，无需复杂的抽芯结构即可完成开模，量产的良率能够得到有效控制。

　　设计过程中特意规避了多余的镂空结构，整个吊牌除了左上角的挂装孔外没有其他通透结构，一方面避免日常使用时灰尘、污渍积存在镂空缝隙中难以清理，另一方面也保证了整个牌体的结构完整性，即使从1.2米的高度自由坠落到水泥地面，也不会因为应力集中出现开裂的情况。背面采用光面平整设计，既可以保留空白作为素面，也可以预留位置用于后续激光刻字添加个性化内容，适配不同用户的定制需求。

　　细节处理上，挂装孔的位置做了局部加厚0.5mm的处理，因为这个位置是整个吊牌的受力集中点，日常携带时钥匙的重量全部通过这个孔传递到钥匙圈上，局部加厚能够有效避免长期使用后孔位出现磨损扩大、甚至开裂的问题，孔的边缘做了全周R0.5mm的圆角，不会切割磨损钥匙圈的金属镀层，延长钥匙圈的使用寿命。整个牌体的外轮廓椭圆长轴控制在50mm，短轴控制在35mm，这个尺寸刚好适合单手握持，不会因为尺寸过大显得累赘，也不会因为尺寸过小导致浮雕图案过于紧凑难以辨认，放在常规的牛仔裤口袋里不会有明显的异物感，挂在包外侧也能清晰展示正面的浮雕图案。

　　从建模逻辑来看，整个模型采用基体凸台先行的建模思路，先绘制椭圆轮廓拉伸成基础牌体，再绘制挂装孔切除成型，之后在正面分别绘制队徽轮廓与人名字体，采用拉伸凸台的方式生成浮雕结构，最后对所有锐边进行倒圆角处理，整个建模过程没有冗余的特征，特征树清晰可编辑，后续如果需要更换其他球队队徽或者文字内容，只需要替换对应的草图即可快速完成改型，不需要重构整个模型结构，能够大幅提升同类型产品的改型设计效率。
