集成齿轮减速结构的卧式安装电机

项目分类:电机 发布时间:2022-06-28 ID:662883
  • 集成齿轮减速结构的卧式安装电机
  • 集成齿轮减速结构的卧式安装电机

  在做非标自动化产线的方案布局阶段,很多时候不需要把动力端的每一个细节都拆到零件级建模,尤其是输送线、小型工装变位机构这类对动力单元外形安装尺寸有要求,但不需要深入拆解电机内部绕组、齿轮微观参数的场景,一个能准确表达安装边界、接口尺寸、整体外形的集成式电机模型,能大幅提升装配布局的效率。

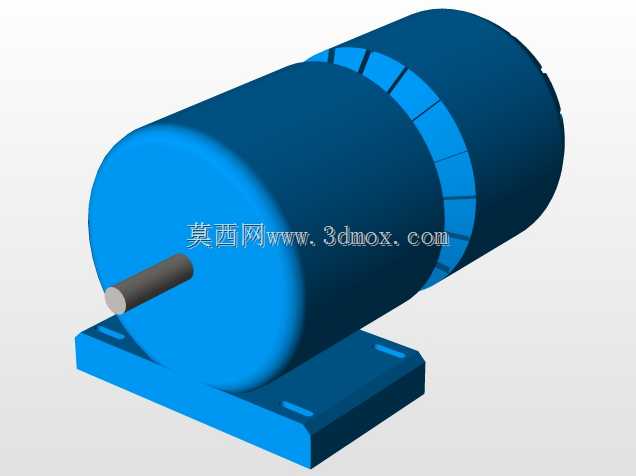

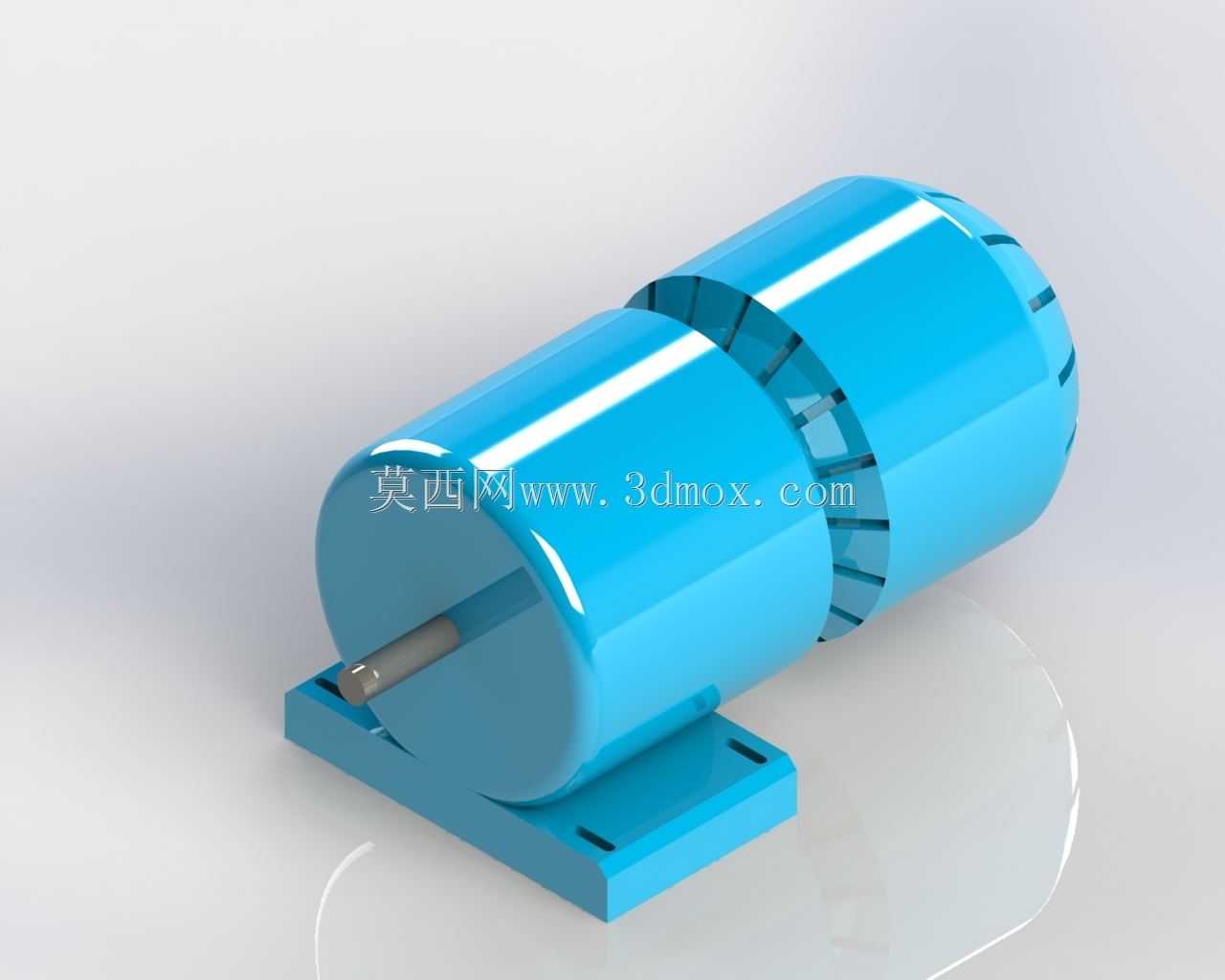

  这款集成齿轮箱的电机,采用的是卧式底脚安装的结构形式,底部的安装底座做了两个长圆形的安装孔,这类孔型的设计本身就是为了适配安装时的位置微调,不管是同步带传动的张紧调整,还是和后续减速机构、负载端的同轴度微调,都能留出足够的调整余量,不用在安装板上额外加工腰型槽,也能降低安装面的加工精度要求。从整体结构来看,电机本体和后端的齿轮减速箱做了一体化的集成设计,没有采用分体式的法兰对接结构,这种设计的优势在于整体的同轴度更容易保证,不会出现分体安装时的对接面偏差导致的传动异响、轴封磨损过快的问题,同时整体的轴向尺寸更短,在布局空间比较紧凑的小型设备里,能节省不少安装空间,比如桌面型的小型装配工作站、内置式的输送驱动单元,这类对轴向尺寸敏感的场景,集成式结构的优势会比分体式电机加独立减速机的组合明显很多。

  输出轴采用的是单伸式的圆柱轴设计,轴伸端的长度和直径匹配常规的联轴器、同步带轮、链轮的安装尺寸,不需要额外做轴的改制就能直接适配常用的传动连接件,轴的位置和底部安装面的中心高是按照常规小功率减速电机的通用尺寸做的,在做设备改型或者旧设备备件替换的时候,能直接匹配原有安装位,不用重新调整负载端的传动高度。齿轮箱部分的外壳和电机外壳做了同直径的一体化设计,外表面没有突出的接线盒、安装凸台这类额外结构,整体外轮廓是光滑的圆柱面加底部安装底座的形式,在做外围安全护罩设计的时候,不用特意避让突出结构,护罩的折弯、开孔都能做的更规整,也能减少设备运行过程中杂物挂在突出结构上的风险。

  建模的时候特意把齿轮箱部分的内部传动结构做了半剖的可视化表达,不是完全做封闭的黑盒模型,在做方案演示的时候,可以很直观的给客户展示动力传递的路径,解释减速增扭的原理,不用额外做爆炸视图或者剖视配置就能满足方案汇报的需求。同时模型的安装基准面做了完全的配合约束参考,导入装配体之后,只需要把底座的底面和设备安装板的面做重合配合,再把输出轴的轴线和负载端的传动轴线做同轴配合,就能完成整个动力单元的装配定位,不需要反复调整模型的位置找正,对于快速搭建设备整体布局来说,能减少很多重复的约束操作。

  从实际应用的场景来看,这类小功率集成齿轮箱的电机,常用在轻型皮带输送机的驱动端、小型工装夹具的旋转工位、自动上料机构的动力输入部分,这些场景的负载扭矩不大,对转速的要求不高,需要的是结构紧凑、安装方便、维护简单的动力单元,不需要使用大扭矩的工业减速机,一体化的结构刚好能匹配这类需求。模型的外形尺寸严格按照常用的6系列小功率减速电机的实际尺寸做的映射,包括底座的安装孔间距、轴伸端的直径和伸出长度、整体的总长和外径,都和实物的安装边界保持一致,在做设备布局的时候,不会出现模型尺寸和实物不符导致的安装干涉问题,比如预留的接线空间、护罩的安装间隙、传动件的安装位置,都能按照模型的尺寸直接做后续的结构设计,不用等实物选型回来再重新调整图纸。

  另外在做模型的细节处理上,外壳的表面做了和实物一致的漆面质感表达,安装底座的边缘做了合理的倒角处理,没有尖锐的直角结构,符合实际铸件或者冲压件的加工工艺特征,不会出现建模时忽略工艺圆角导致的和实物外观差异过大的问题。齿轮箱部分的散热筋结构也做了简化但准确的表达,既不会因为过多的细节特征导致模型文件过大,影响大装配体的运行流畅度,也能准确表达产品的实际外形特征,在做渲染效果图或者方案动画的时候,能呈现出足够真实的视觉效果,不需要再额外做外观的贴图或者细节补充。
