自行车夹环式刹车操纵杠杆结构设计

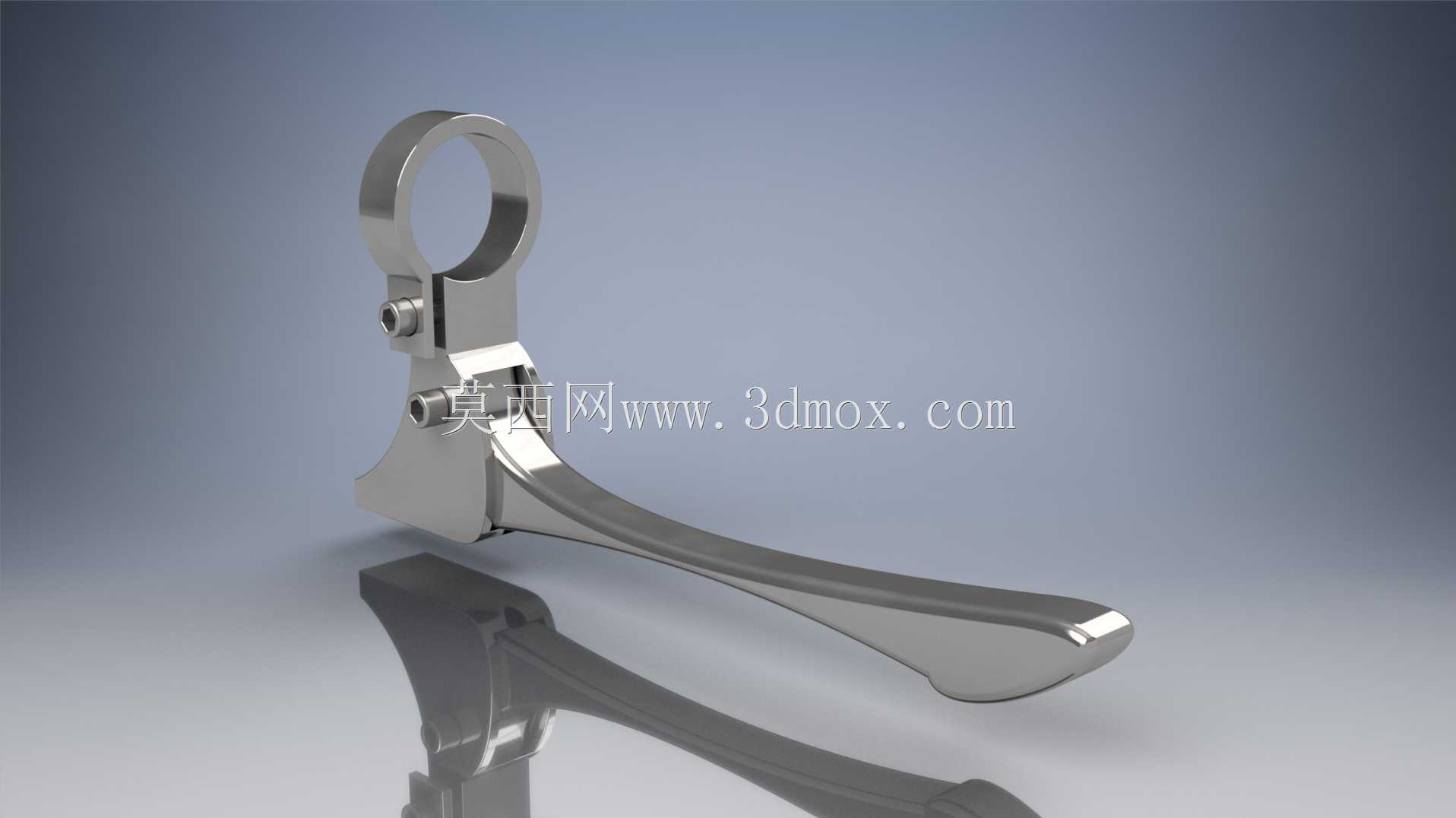

　　这款刹车操纵构件主要适配通勤类自行车、入门级运动自行车的车把安装场景，属于人力制动系统的核心输入部件，直接承接骑行者的手部握力输入，通过杠杆放大后传递给刹车线芯，最终驱动轮组侧的制动块完成减速或驻车动作。从结构布局来看，构件整体采用一体式锻造后机加工的成型思路，上部的环形夹套是核心安装基准，内孔尺寸匹配常规22.2mm直径的自行车车把圆管，夹套侧面预留M6内螺纹孔，用于穿入锁紧螺钉实现构件在车把上的周向与轴向固定，安装时可根据骑行者的手掌大小、握距习惯绕车把轴线微调角度，锁紧后可承受不低于150N的垂直握力不发生滑移。夹套向下延伸的部分是杠杆的支点基座，通过销轴与长条形握杆连接，销轴孔的同轴度控制在0.02mm以内，

　　保证握杆摆动时无卡滞、无旷量，握杆的摆动行程设计为30度，从初始自由状态到捏合极限位置的线位移匹配常规刹车线的12mm有效拉动行程，避免出现捏到底仍无法触发最大制动力的行程浪费问题。握杆的外形曲线完全贴合人体工学设计，从支点位置向末端逐渐收窄并向下微弯，接触手掌的边缘全部做R2以上的圆角钝化处理，表面做抛光镀铬处理，既提升了金属质感的外观表现，也能在雨天骑行、手部出汗的场景下减少打滑概率，同时镀铬层的防锈能力可应对日常骑行中的泥水、汗液腐蚀，延长构件的户外使用寿命。从受力传递路径来看，握杆靠近支点的位置预留刹车线固定卡槽，捏合握杆时，手部施加在握杆末端的力通过3:1的杠杆比放大后作用在刹车线芯上，

　　仅需20N左右的握力即可输出60N以上的线芯拉力，足以驱动常规V刹、悬臂刹的制动块抱紧轮圈，达到干态下0.5g以上的制动减速度，满足日常通勤的制动安全要求。设计过程中重点校核了夹套锁紧位置的应力集中问题，夹套开口处的壁厚设计为3mm，通过有限元分析验证，在最大锁紧力矩5N·m的情况下，开口处的最大应力远低于铝合金材料的屈服强度，不会出现夹套开裂、锁紧失效的问题；握杆的截面采用变厚度设计，靠近支点的位置厚度达到8mm，向末端逐渐过渡到4mm，在保证整体结构强度的前提下尽可能降低构件重量，单件成品重量控制在85g左右，不会给车把增加过多的簧下重量。安装边界方面，构件夹套的轴向宽度为18mm，

　　安装时需要在车把上预留至少20mm的轴向安装空间，与相邻的变速指拨、把套之间预留至少2mm的间隙，避免握杆摆动时与周边部件发生干涉；握杆捏合时的最大外轮廓距离车把中心的垂直距离为75mm，适配手掌宽度在80-100mm的成年使用者，握距过宽或过窄都可以通过调整夹套的安装角度、更换不同厚度的刹车块微调块进行适配。实际使用场景中，这类刹车操纵件除了适配自行车外，也可经过尺寸微调后用于电动滑板车、轻型电动助力车的前轮制动操纵，核心的杠杆放大结构、夹环安装方式具备很强的通用性，结构上没有复杂的异形曲面，加工工艺成熟，适合批量冲压或锻造生产，后期维护时仅需定期在销轴位置滴注润滑油即可保证摆动顺畅，无需复杂的保养操作。
