这类带螺旋弹簧的液压阻尼减震结构,最常见的应用场景覆盖轻型代步车辆悬架、小型工业设备隔振工位、户外移动作业平台的缓冲支撑位,核心作用是抵消往复运动产生的冲击动能,避免硬接触带来的结构疲劳损坏。从实际使用逻辑来看,该结构将弹性承载与阻尼耗散功能集成在同一轴线上,上端吊环与下端铰接耳分别对应安装侧与负载侧的连接位,安装时需要保证活塞杆的运动轴线与受力方向完全重合,偏角超过2°就会造成活塞杆侧磨,大幅缩短密封件的使用寿命。

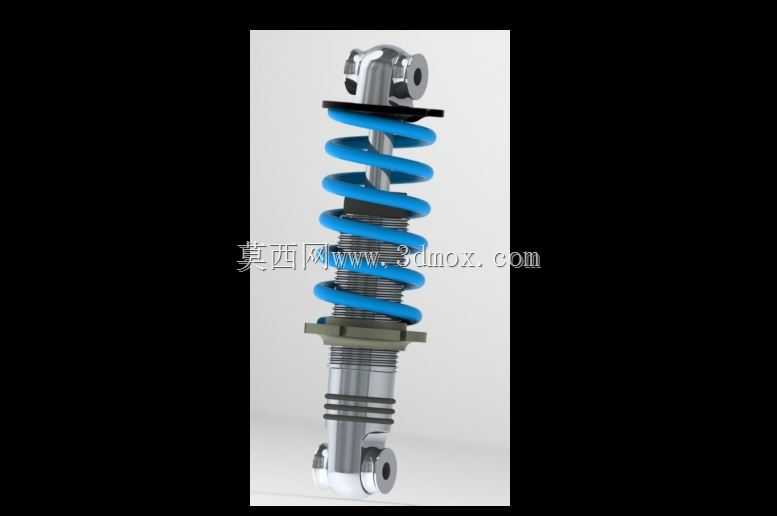

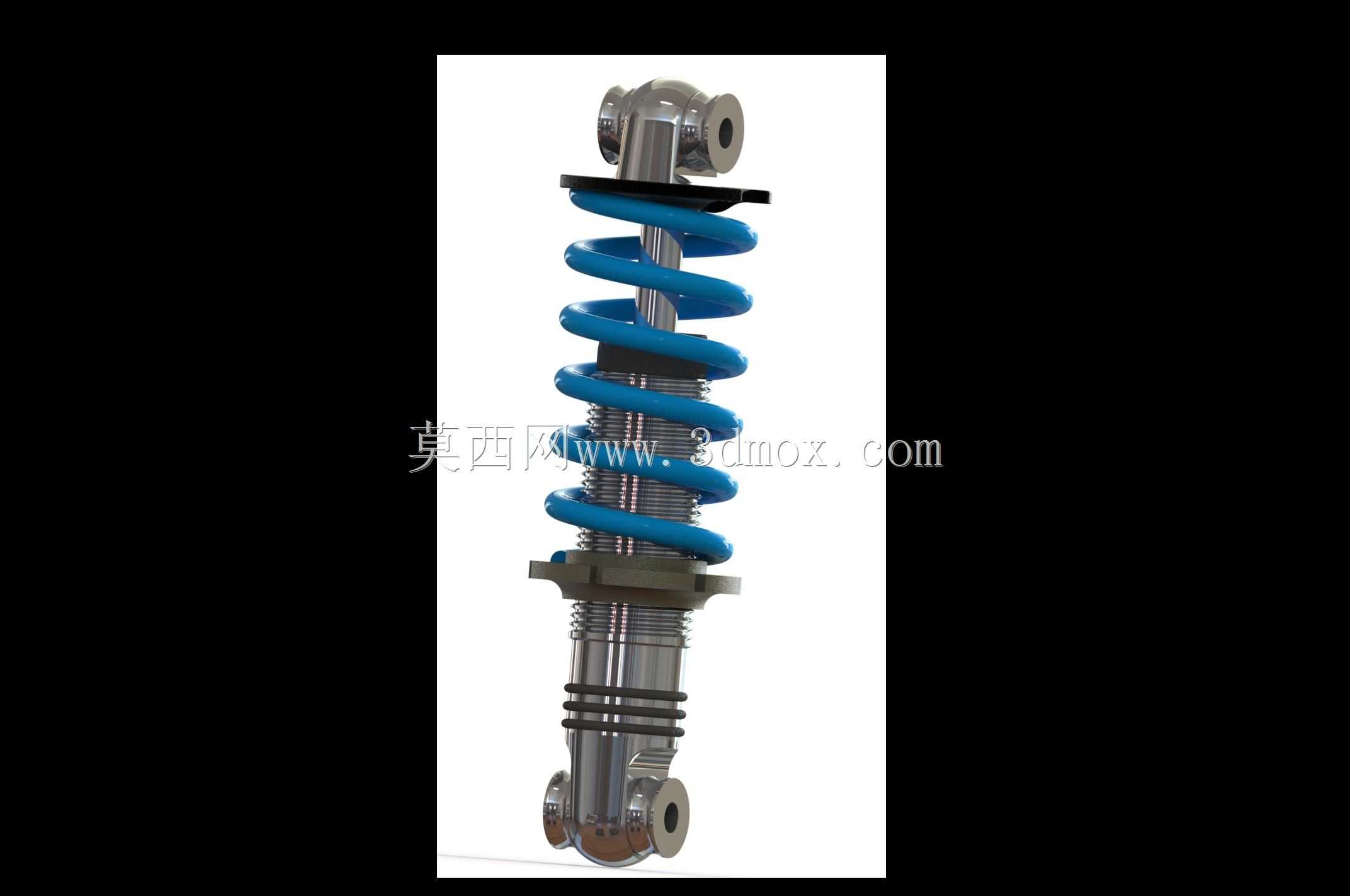

设计层面首先要匹配负载工况下的弹簧刚度,图中蓝色螺旋弹簧的等节距布局,适配的是额定行程内线性刚度需求的场景,弹簧两端的磨平支撑圈贴合上下弹簧座,避免弹簧受压缩时出现侧向滑移;弹簧上端的限位挡圈用来限制弹簧最大压缩量,防止并圈冲击传递到活塞杆本体。阻尼部分的核心是活塞杆与筒身内部的阀系结构,筒身下部的多道环形密封槽用来安装轴用密封圈与防尘圈,隔绝外部泥沙、粉尘进入阻尼腔,同时防止内部液压油渗漏,这部分的配合公差一般控制在H7/f6级别,既要保证活塞杆往复运动顺滑,又要满足密封件的压缩量要求。
从安装边界来看,上下铰接点的中心距在完全伸展状态下是选型时的核心尺寸,需要匹配安装位的最大张开距离,而压缩到极限位置时的最小中心距,要预留至少10mm的安全间隙,避免悬架击穿时结构硬顶。活塞杆的直径决定了侧向承载能力,这类小直径活塞杆的结构,不适合承受大的径向载荷,安装时必须搭配对应的导向结构,让径向力由周边的导向部件承担,减震器本身只承受轴向的冲击与振动载荷。

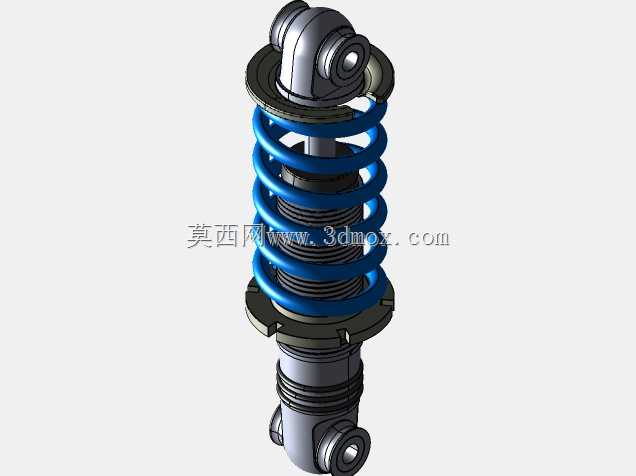

实际建模过程中,螺旋弹簧的扫掠路径需要严格匹配弹簧中径与节距参数,两端的支撑圈要做并圈磨平处理,和上下弹簧座的贴合面要保证接触均匀,避免出现局部应力集中;筒身部分的阶梯轴结构,要对应密封槽、导向套安装位、下端铰接耳的位置尺寸,所有圆角过渡位置不能出现尖锐棱角,防止热处理或者受力时出现应力开裂。上下吊环的内孔尺寸要匹配安装螺栓的直径,铰接处一般会搭配橡胶衬套,用来抵消小角度的安装偏差,同时过滤高频的小幅振动。
在设备选型匹配时,首先要核算单次冲击的动能大小,匹配对应的阻尼阀系阻尼系数,保证弹簧压缩回弹过程中,阻尼力能在3-5个往复周期内将振动能量耗散掉,避免出现持续余振。弹簧的预压量也要根据空载时的负载重量调整,保证空载状态下弹簧就有足够的预紧力,不会在小幅振动时出现弹簧脱离弹簧座的情况。这类结构相比板簧类减震部件,占用径向尺寸更小,轴向行程更长,适合安装空间紧凑、缓冲行程需求大的工位,在小型非道路移动机械、电动代步车、工业自动化线体的隔振工位都有广泛应用。建模时还要注意各部件的装配间隙,弹簧在最大压缩状态下,簧圈之间的间隙要保留至少0.5mm,避免弹簧并圈时产生金属撞击异响,同时也能防止弹簧长期受挤压出现塑性变形。筒身外壁的光洁度不做过高要求,但内壁的粗糙度要控制在Ra0.8以下,保证活塞环运动时的密封性能,减少阻尼力的波动。
