小型侧出风离心式鼓风散热结构

　　做小型电子设备散热结构选型的时候，这类侧出风的离心鼓风件是绕不开的选项，和常规轴流风扇直吹的送风逻辑不同，离心结构靠叶轮旋转带动腔体内空气产生离心力，从蜗壳侧端的风道导出气流，能在有限的安装空间里实现更高的风压，适合需要克服风道阻力、把气流定向送到狭窄散热区域的场景，比如紧凑型工控设备内部、小型投影仪器、便携储能电源这类没法布置大尺寸轴流扇的产品里，经常能看到同规格鼓风件的应用。

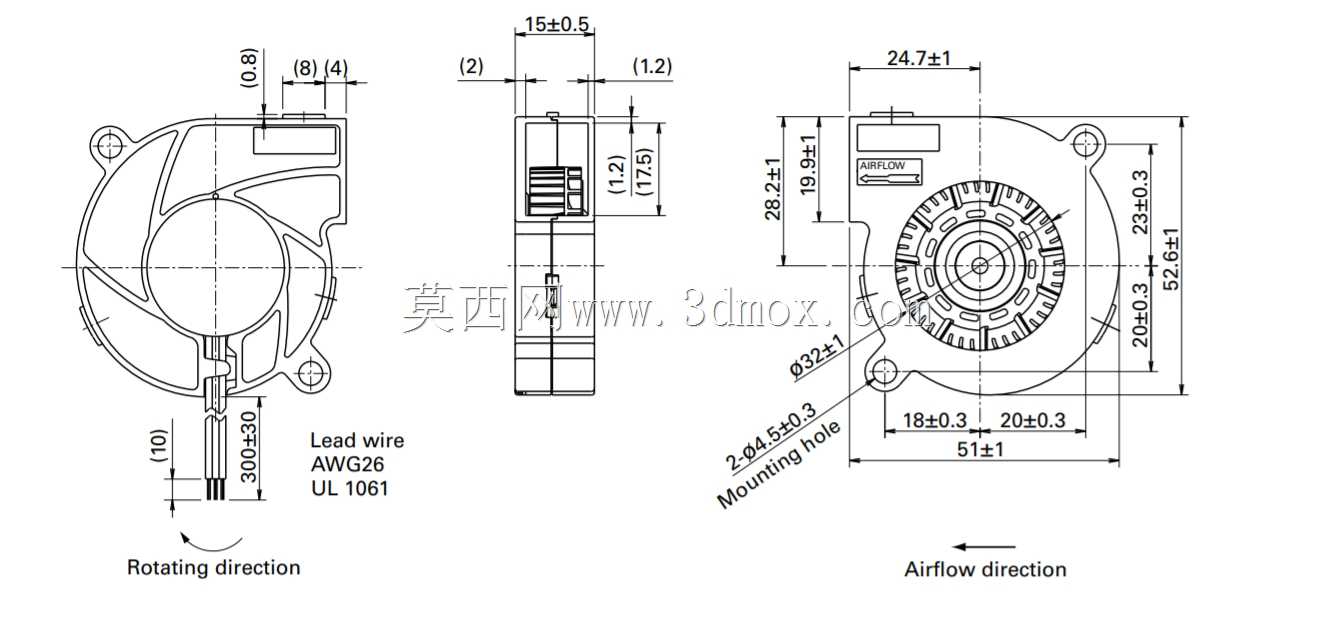

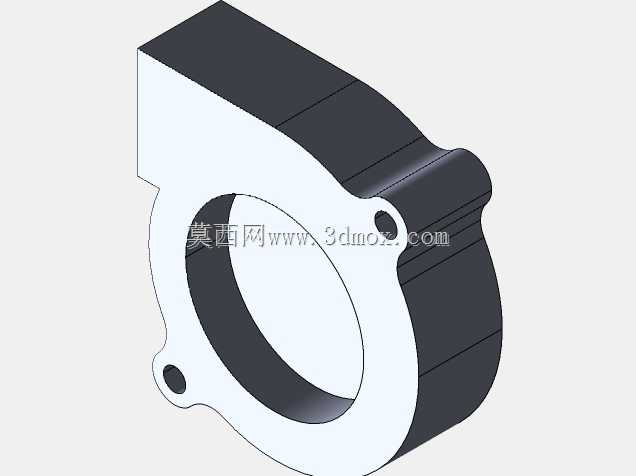

　　这次建模的鼓风结构，整体采用蜗壳式流道设计，进风侧设置在端面的圆形开口位置，两个带安装孔的固定耳直接和蜗壳主体一体成型，安装孔位做了沉台避让，装配的时候螺丝头不会突出到安装平面之外，避免和周边结构产生干涉。出风方向垂直于进风轴线，属于典型的90度转向送风结构，在做设备内部结构堆叠的时候，这种转向送风的特性可以很好地适配PCB板、散热鳍片的排布方向，不用额外设计导风罩就能把气流精准导向需要散热的功率器件位置。

　　建模过程中优先保证了安装边界的准确性，两个安装孔的中心距、蜗壳主体的最大外轮廓尺寸、出风端口的长宽尺寸都按照常规同规格产品的通用安装尺寸做了适配，虽然不是完全复刻某一特定型号的精确尺寸，但核心的安装配合面、流道的大致型线、固定位的位置都能满足方案阶段的结构干涉检查需求，做设备前期方案布局的时候，可以直接把这个模型导入装配体，验证安装空间是否足够、出风方向是否和散热路径匹配，不用等到选定具体供应商型号再做空间校核，能大幅缩短前期方案迭代的时间。

　　从结构特性来看，这类离心鼓风件的蜗壳型线直接影响送风效率，建模的时候特意把蜗壳的扩压段做了平滑过渡，没有出现直角转折的结构，避免实际应用中气流在腔体内产生紊流、增加风噪同时降低送风效率。叶轮区域的预留空间和常规5系鼓风件的叶轮尺寸匹配，不管是后续替换成带详细叶轮结构的成品模型，还是直接用这个简化模型做风路的初步仿真，都能得到相对可靠的参考结果。

　　实际应用里这类鼓风件常用来给密闭空间内的发热元件做强制风冷，因为风压比同尺寸轴流扇高，即使散热路径上有防尘网、密集鳍片这类会产生风阻的结构，也能保证足够的风量通过，不会像轴流扇那样遇到风阻就风量骤降。安装的时候要注意进风侧必须预留足够的进风空间，不能直接贴在平面或者其他元件上，否则会因为进风不足导致送风效率大幅下降，建模的时候也在进风端面预留了常规要求的安全间隙参考，导入装配体的时候可以直接参考这个间隙值检查周边结构是否遮挡进风路径。

　　和同系列其他尺寸的鼓风件相比，这个规格的结构兼顾了安装尺寸和送风能力，既不会因为尺寸过大占用太多设备内部空间，也不会因为尺寸太小导致风压风量达不到散热需求，是小型电子设备散热方案里平衡空间和性能的常用选项。建模的时候把所有的安装配合面都做了平面度的简化处理，没有做多余的倒角、纹理这类不影响结构装配的细节，保证模型占用的系统资源更少，在大型装配体里调用的时候不会出现卡顿的情况，同时核心的装配定位特征都完整保留，完全能满足结构设计阶段的选型、布局、干涉检查需求。
