25mm厚4x108转4x100车轮适配转接法兰盘

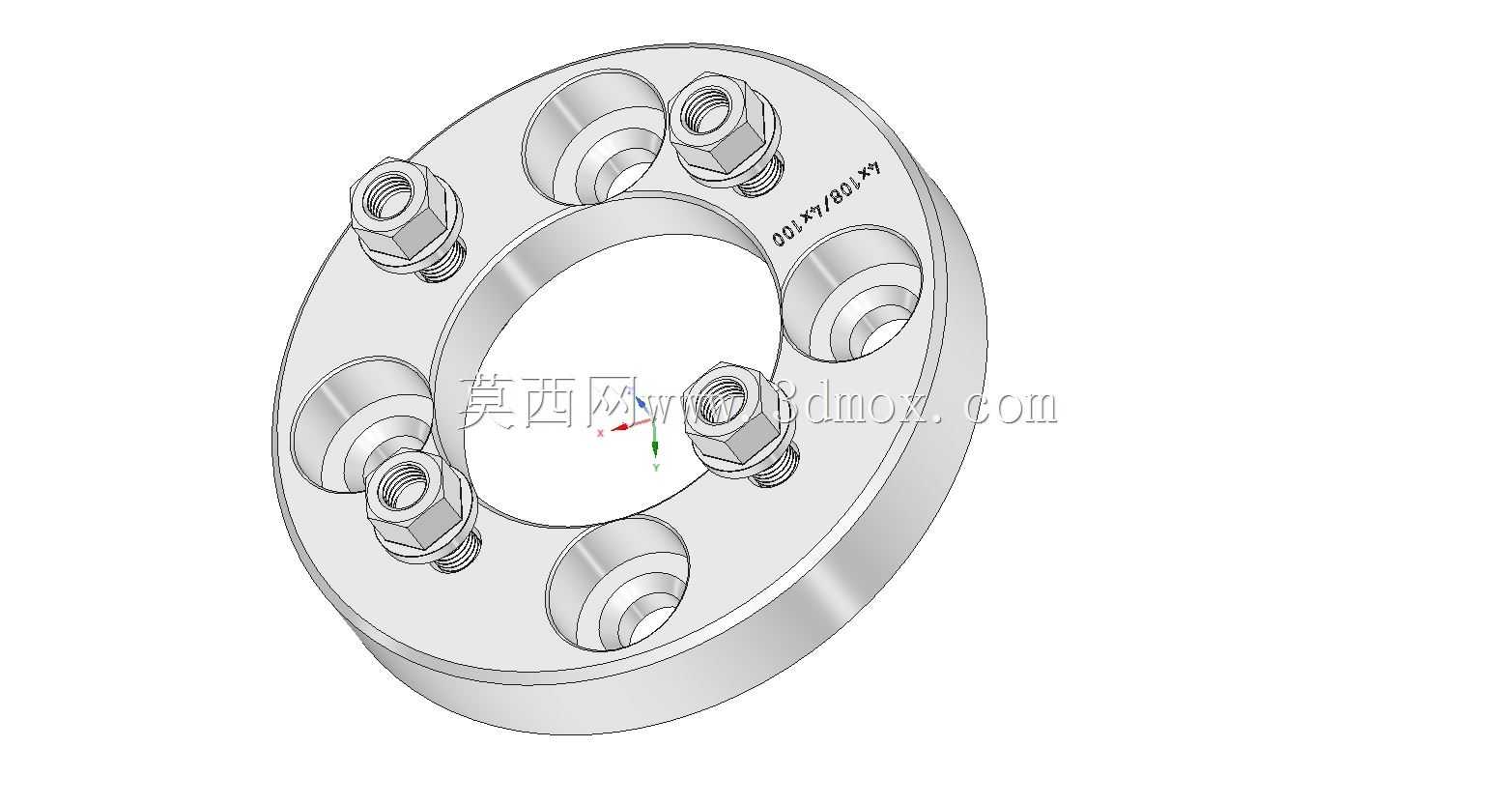

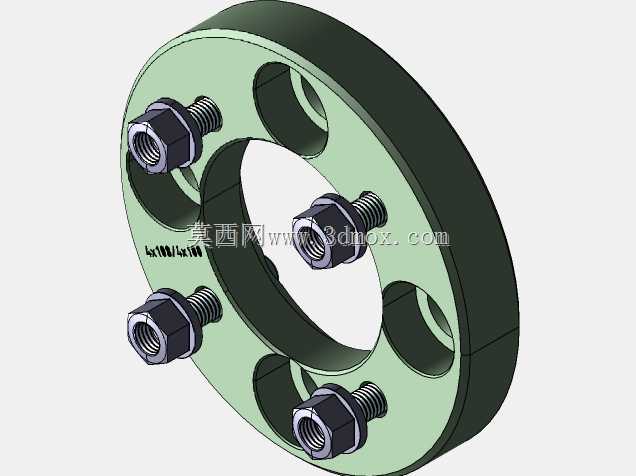

　　在汽车轮毂改装、跨车型配件适配的实际作业场景中，不同孔距规格的轮毂与轴头无法直接匹配安装是一线改装、维修作业中经常遇到的问题，这类车轮适配器就是为解决该类安装矛盾开发的转接结构件。该转接件整体采用圆盘式法兰结构，厚度为25mm，核心功能是实现轴头侧4x108孔距规格与轮毂侧4x100孔距规格的跨距转接，让原本孔距不匹配的轮毂能够可靠安装到对应轴头上，拓展轮毂选型的适配范围，同时25mm的厚度也会同步带来一定的轮距外扩效果，一定程度上优化车辆轮距参数，提升行驶过程中的横向稳定性。从结构设计逻辑来看，该适配盘采用双面定位的设计思路，朝向轴头的一侧加工有与4x108轴头匹配的安装沉孔与螺栓过孔，沉孔深度与轴头螺栓的伸出长度匹配，

　　保证安装后盘面与轴头端面完全贴合，无虚位间隙；朝向轮毂的一侧集成了4组压装式轮毂螺栓，螺栓的位置度严格按照4x100孔距的公差要求加工，位置公差控制在±0.1mm以内，保证轮毂安装后动平衡偏差处于合理区间，避免高速行驶出现抖动问题。盘面中心加工有大直径中心通孔，该孔的作用是避让轴头中心的定位凸台，保证适配盘能够完全落位到轴头安装面，不会出现中心顶起导致的安装倾斜问题。盘面沿周向均匀分布的8个安装孔位，其中4个为轴头连接孔，采用沉孔设计，让轴头螺栓的螺母能够完全沉入盘面内，保证另一侧轮毂安装面的平面度，避免凸起结构干涉轮毂安装面的贴合；另外4个为轮毂固定螺栓的压装孔，采用过盈配合设计，螺栓压入后不会出现转动、松脱的问题，

　　保证轮毂安装的连接强度。从安装边界来看，该适配盘安装后会在轴头与轮毂之间增加25mm的轴向间距，选型时需要确认轮毂的ET值、轮拱内部的间隙余量，避免轮毂外扩后与轮眉、翼子板发生运动干涉；同时安装时需要确认轴头螺栓的长度，螺栓拧入轴头的啮合长度需要满足螺纹连接的强度要求，避免啮合长度不足导致连接失效。在实际使用场景中，这类转接件多用于民用车辆的轮毂改装作业，比如部分欧系车型原厂采用4x108轴头孔距，车主想要换装更常见的4x100孔距改装轮毂时，就可以通过该适配盘完成转接，无需对轴头或者轮毂进行破坏性加工，安装拆卸都比较便捷，也能保留原厂轴头的结构完整性。设计过程中需要重点关注两个核心参数，一是孔位的位置度公差，如果孔位偏差过大，

　　安装后轮毂的旋转中心与轴头旋转中心不重合，会导致车辆行驶过程中出现持续抖动，加剧轮胎偏磨，严重时甚至会影响行驶安全；二是盘面的平面度，两侧安装面的平面度需要控制在0.05mm以内，保证安装后各连接面完全贴合，受力均匀，避免局部应力集中导致盘面变形或者螺栓断裂。另外盘面的边缘做了倒角处理，避免安装过程中锐边划伤操作人员或者轮毂漆面，同时也能减少应力集中，提升盘面的结构强度。螺栓的选型也需要匹配对应的载荷等级，采用高强度合金钢材制作，保证承受车辆行驶过程中的冲击载荷时不会出现断裂、滑牙等问题。需要注意的是，这类适配盘安装时需要按照规定的扭矩顺序对角拧紧螺栓，保证各螺栓受力均匀，安装完成后需要在行驶一定里程后复查螺栓扭矩，避免初期磨合后出现螺栓松动的问题。
