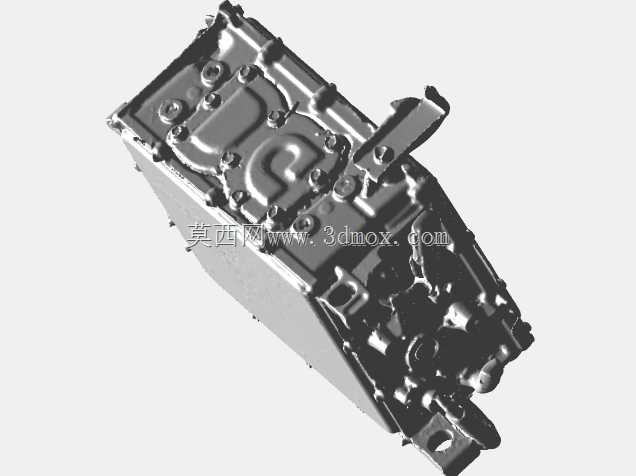

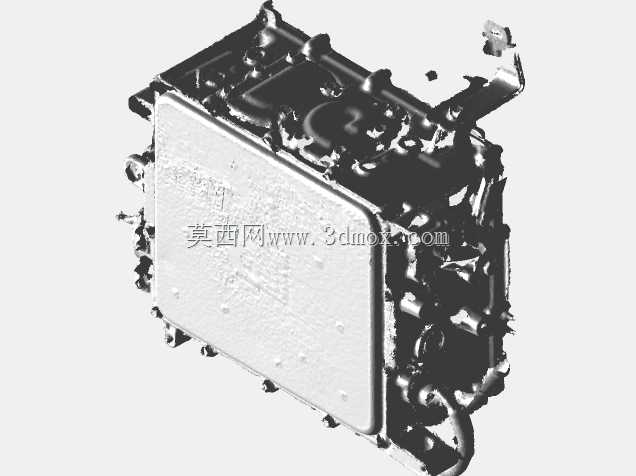

欧蓝德Phev车载充电机与DCDC集成装置

　　该集成装置是插电混动车型动力电源系统的核心高压部件，将车载充电机与DC-DC转换器功能整合为一体，布置在车辆前舱动力总成周边区域，承担交流慢充整流、高压直流转换为低压直流的核心功能。从实际装车场景来看，该部件需要适配前舱复杂的安装空间，外壳采用一体化压铸铝合金结构，表面设置多道加强筋与散热鳍片，既满足整车振动工况下的结构强度要求，也能在车辆行驶、充电过程中通过自然对流与行驶气流带走功率器件工作产生的热量，无需额外配置独立散热管路，可降低整车冷却系统的布置复杂度。在功能实现层面，充电机部分负责将外部交流充电桩输入的220V工频交流电，经过EMI滤波、PFC功率因数校正、全桥整流变换后，输出符合动力电池充电曲线的高压直流电，

　　完成动力电池的交流慢充过程；集成的DC-DC转换模块则将动力电池输出的高压直流电，转换为12V低压直流电，为整车低压用电设备供电，同时为车载12V启动蓄电池补充电量，两个功能模块共用高压输入接口、低压通讯接口与冷却结构，相比分体式布置方案可减少30%左右的前舱占用空间，同时降低高压线束的使用长度与接插件数量，减少高压回路的潜在故障点。从设计思路上看，该装置采用上下壳体扣合的密封结构，接合面设置连续密封胶条，防护等级满足IP67要求，可应对前舱泥水飞溅、高低温交变、高湿等复杂使用环境，壳体上预留的安装支脚采用一体化铸造成型，支脚位置设置橡胶减震衬套安装位，可过滤车辆行驶过程中动力总成传递的振动，避免内部PCB板、

　　功率器件受振动冲击出现虚接、损坏。安装边界方面，装置整体为近似长方体结构，一侧伸出的高压接插件安装座需预留足够的线束插拔操作空间，周边与前舱横梁、冷却管路、其他高压部件的安全间隙满足整车高压安全设计规范，低压通讯接插件布置在装置侧面靠近车身线束走向的位置，可缩短低压线束长度，简化整车线束布置。外壳表面的固定螺栓采用均匀排布方式，既保证壳体接合面的密封压力均匀，也方便生产装配与后期售后维修的拆装操作，装置底部设置的定位凸台可与前舱安装支架上的定位孔配合，实现装配过程中的快速定位，提升总装工序的装配效率。在电路设计层面，两个功能模块的功率器件采用分层布置方式，大电流功率器件紧贴壳体散热面安装，控制电路板布置在功率器件上方，通过接插件与功率板连接，既减少大电流回路的走线长度，降低线路损耗，也能避免功率器件的热量直接传递到控制芯片，保证控制电路工作稳定性。
