对转传动齿轮箱动力传输结构设计

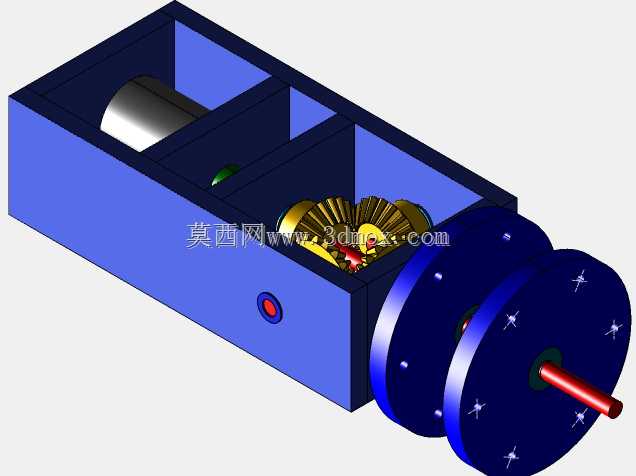

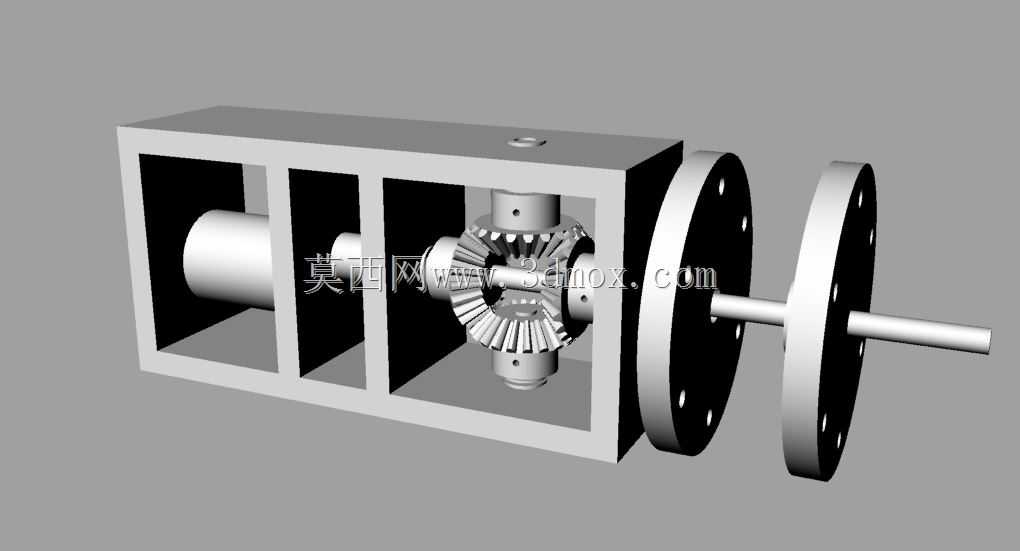

　　这套对转传动结构核心采用锥齿轮啮合实现单输入双轴反向对转输出，最初的设计需求来自艺术装置领域的光盘驱动单元，需要带动两组透明彩色光盘以相反方向匀速转动，通过光线折射形成动态视觉效果，实际应用中也可拓展至需要双向对转输出的小型传动场景，比如双向搅拌机构、对旋式小型送风单元、同轴反向旋转的展示台驱动等场景。从结构布局来看，箱体采用框架式镂空设计，并非传统封闭齿轮箱的密封壳体结构，这种设计一方面是因为应用场景无防尘防水的密封要求，镂空结构可以大幅降低整体重量，同时方便观察内部齿轮啮合状态，也便于后期对锥齿轮啮合间隙进行调整，省去了传统封闭箱体拆装端盖、重新涂密封胶的繁琐工序。箱体的分隔筋板同时承担了轴承座的安装定位功能，

　　输入轴与两根对转输出轴的轴承安装位直接在筋板上加工成型，减少了额外轴承座零件的数量，降低装配累积误差。锥齿轮组采用等径正交啮合设计，两个从动锥齿轮参数完全一致，分别安装在同轴布置的两根输出轴上，主动锥齿轮与输入轴直连，动力输入后通过主动轮同时驱动两个从动轮，即可实现两根输出轴转速相同、转向相反的对转输出，这种传动形式相比采用多组圆柱齿轮换向的结构，轴向尺寸更紧凑，传动效率更高，啮合过程的噪音也更低。安装边界方面，箱体的安装法兰设置在输入端一侧，法兰端面上均布6个安装通孔，可直接通过螺栓固定在安装基座上，输出端的两个轴端分别设置了带定位止口的连接法兰，可直接与被驱动的光盘转盘或者其他负载件连接，不需要额外设计连接转接件，

　　轴伸长度经过匹配计算，既保证负载安装后不会与箱体发生运动干涉，也避免轴伸过长导致的轴端挠度变形过大，影响传动平稳性。设计过程中针对锥齿轮的啮合侧隙做了专门的调整结构，两个从动锥齿轮的轴向位置可以通过轴端的锁紧螺母进行微调，装配时通过调整螺母的旋入深度，改变锥齿轮的啮合接触斑点位置，保证齿面接触区域处于齿高中部位置，避免偏载导致的轮齿过早磨损，同时也能控制传动回差在合理范围内，保证输出转动的同步精度。箱体的框架结构采用等壁厚设计，壁厚根据整体受力情况做了优化，筋板位置对应轴承安装点，保证轴承支撑位置的结构刚度，避免受载后筋板变形导致轴承孔错位，影响齿轮啮合精度。输出轴采用同轴套装结构，长输出轴从空心短输出轴的内孔穿过，

　　两根轴之间设置了滑动轴承衬套，既保证两根轴可以独立反向转动，也能保证两根轴的同轴度，避免转动过程中出现轴端跳动。这套结构的传动比设置为1:1，输入与输出转速一致，两个输出轴的输出扭矩相同，适合负载对称布置的对转驱动场景，如果需要调整输出转速，只需要更换对应齿数的锥齿轮即可，不需要改动箱体的整体结构，拓展性较强。在实际装配过程中，需要先将两个从动锥齿轮分别预装在两根输出轴上，再将轴组件从箱体两侧装入筋板的轴承孔内，之后装入主动锥齿轮组件，调整两个从动轮的轴向位置，检查锥齿轮的啮合接触情况，确认接触斑点符合要求后再锁紧轴端螺母，最后安装两端的轴承端盖即可完成装配，整个装配流程不需要复杂的专用工装，普通装配钳工即可完成操作。针对艺术装置的应用场景，这套结构的转动阻力经过优化，锥齿轮采用SLS尼龙材质加工，自润滑性能较好，不需要额外添加润滑脂即可长时间平稳运行，避免油污污染透明光盘部件，同时尼龙材质的重量更轻，运转时的振动和噪音远低于金属齿轮，适合在室内展示场景使用。如果将其拓展至工业场景使用，只需要将齿轮材质更换为合金钢，箱体改为封闭结构添加密封件和润滑注油口，即可满足工业场景下的连续运转需求，结构的核心传动逻辑不需要做改动。
