适用于SLS印刷的伞形锥齿轮结构

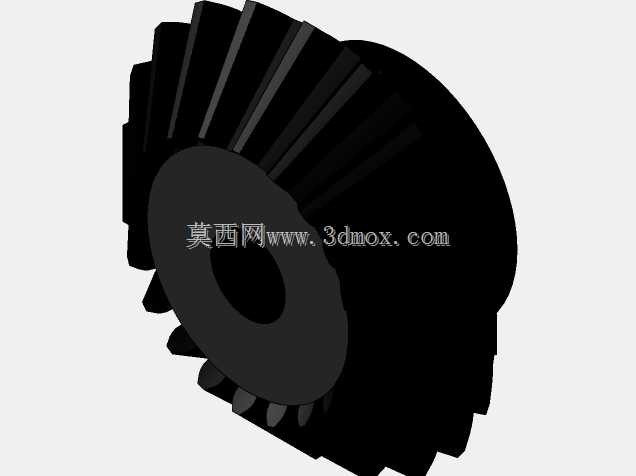

　　在小型传动机构的开发场景里，很多时候需要在交错轴之间完成动力换向传递，常规圆柱齿轮只能完成平行轴的动力输送，无法适配轴线呈一定夹角的传动需求，这类锥齿轮结构就是为解决这类空间交错轴传动问题设计的。这款伞形锥齿轮采用SLS印刷工艺适配设计，齿部的锥度参数经过反复校核，能够保证啮合过程中齿面接触面积均匀，避免局部应力集中导致的齿面磨损过快问题。从实际使用场景来看，这类锥齿轮常被集成在小型齿轮箱内部，为需要反向旋转的转轴提供稳定的动力输出，不少小型桌面级传动装置、定制化小型动力传输单元里，都能见到这类结构的应用。

　　设计这类锥齿轮的时候，首先要考虑的是安装边界的适配性，底部的圆柱凸台是主要的安装定位基准，中心的通孔用于穿设转轴，孔的公差需要和配合的转轴尺寸匹配，保证装配后不会出现径向窜动。齿部的成型是设计中的重点，每个轮齿的齿向都沿着锥面的母线方向排布，齿厚从大端到小端逐渐收窄，这种结构能够保证两个配对锥齿轮在啮合时，齿面能够实现渐进式接触，传动过程中的冲击更小，运行噪音也能控制在较低水平。考虑到采用SLS工艺加工，设计时特意对齿顶和齿根的圆角做了优化，避免出现过于尖锐的结构，防止印刷过程中出现翘曲或者层间结合力不足的问题，同时也能提升轮齿的抗冲击能力。

　　从安装尺寸来看，这款锥齿轮的轴向定位依靠底部凸台的端面来实现，装配时凸台端面和齿轮箱的对应安装面贴合，能够限制齿轮的轴向窜动，中心通孔的长度和转轴的配合段长度匹配，保证传动时的同轴度。齿部的大端直径决定了齿轮的传动扭矩承载能力，设计时根据目标传动场景的负载需求，调整了齿宽和模数参数，既保证足够的传动强度，又不会让整体结构过于笨重。在齿轮箱内部装配时，两个配对锥齿轮的轴线交点需要和两个齿轮的节锥顶点重合，这是保证锥齿轮正常啮合的关键，设计时在齿轮的安装基准上做了对应的定位参考，能够帮助装配人员快速调整安装位置，减少装配调试的时间。

　　实际运行过程中，这款锥齿轮的传动比稳定，能够将输入轴的旋转动力平稳传递到呈夹角布置的输出轴上，实现动力的换向传输。和金属切削加工的锥齿轮相比，采用SLS印刷制作的这款锥齿轮生产周期更短，能够快速完成小批量定制化生产，适配一些非标准传动场景的快速迭代需求。齿面的粗糙度在SLS工艺成型后经过简单后处理就能满足传动要求，不需要复杂的二次机加工，能够有效降低小批量定制的生产成本。在一些对传动精度要求不是极高的小型传动装置里，这类印刷成型的锥齿轮完全能够满足使用需求，比如小型演示装置、定制化小型动力模组、学生创新项目的传动结构里，这类结构的应用十分广泛。

　　设计过程中还考虑了润滑的需求，轮齿之间的间隙预留了足够的润滑脂存储空间，能够保证长期运行时齿面的润滑效果，减少磨损。底部凸台的外径尺寸和齿轮箱内部的安装腔尺寸适配，装配后不会和周边的其他结构产生干涉，整体结构紧凑，能够有效节省齿轮箱的内部空间，让整个传动单元的体积可以做得更小。中心通孔的位置设计了对应的键槽结构（根据实际需求也可做光孔过盈配合设计），能够保证齿轮和转轴之间的扭矩传递可靠，不会出现传动过程中齿轮和转轴相对滑动的问题。轮齿的数量经过传动比匹配计算，能够和配对齿轮形成稳定的传动比，满足不同场景下的转速变换需求，在实际选型使用时，只需要根据目标传动比选择对应齿数的配对齿轮，就能快速搭建出符合需求的换向传动结构。
