钣金结构电气防护外壳设计

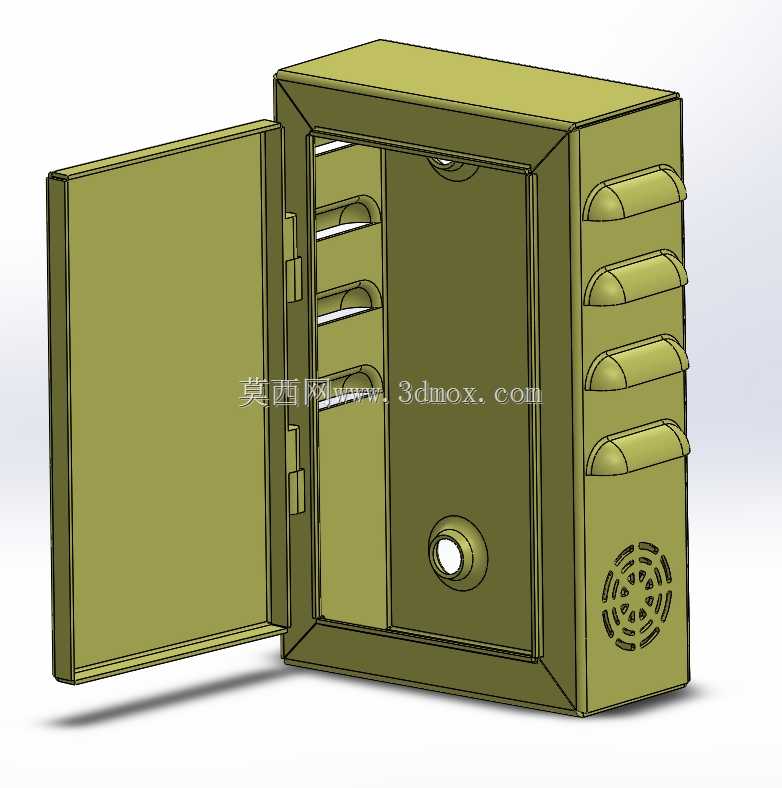

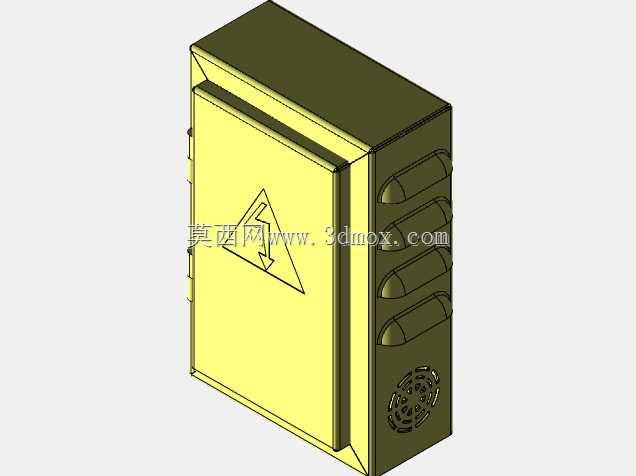

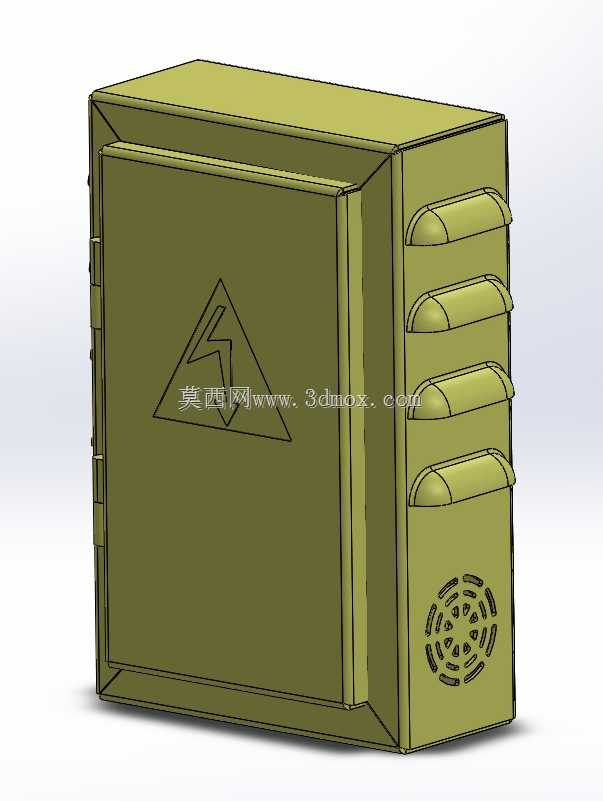

　　这类钣金结构电气外壳，主要应用在工业现场低压配电、小型设备电控集成、工位就近信号转接等场景，常见于车间生产线旁、设备侧装电控单元、户外小型设备的电气防护安装位，用来容纳断路器、接线端子、小型继电器、信号转换模块这类低压电气元件，为内部器件提供物理防护，隔绝现场粉尘、切削液飞溅、意外触碰带来的安全隐患，同时规整内部走线，方便后期运维检修。从结构设计来看，整体采用单开门侧开式结构，门体与箱体通过侧边铰接结构连接，开合角度可满足日常接线、元件更换的操作空间需求，门体内侧预留了走线槽安装位，可用来布设跨门的控制线，避免开关门过程中线缆被夹损。箱体右侧侧壁设计了多组外凸的线缆防水接头安装位，可根据进出线数量选择适配的格兰头，

　　满足不同线径的动力线、信号线进出需求，下部的通风散热孔采用阵列式格栅冲孔结构，在保证箱体防护等级的前提下，形成内部空气对流通道，带走电气元件工作产生的积热，避免箱内温度过高影响元件使用寿命。箱体内部背板预留了元件安装的固定孔位，可兼容标准DIN导轨安装的电气元件，也可直接通过螺丝固定非导轨式的专用模块，安装孔位的排布参考了常用小型电气元件的安装尺寸，预留了足够的接线操作空间，避免元件排布过于紧凑导致接线困难、散热不畅的问题。设计过程中优先采用钣金折弯工艺成型，减少焊接工序占比，既可以控制壳体加工的形变公差，也能提升整体结构的强度，折边位置做了内卷边处理，避免安装运维过程中锋利的板边划伤操作人员。从安装边界来看，

　　这类小型电气外壳可采用壁挂式安装，背部预留了挂装固定孔，可直接通过膨胀螺丝固定在墙面、设备机架立面，也可搭配支架做落地式安装，整体外形尺寸适配小型电控系统的元件容纳需求，不会占用过多的安装空间，外壳表面做喷塑处理，具备基础的防锈、防腐蚀能力，可适应多数普通工业现场的使用环境。在结构细节上，门体与箱体的贴合位置预留了密封胶条的安装槽，加装胶条后可提升壳体的防尘防水能力，适配有少量喷淋、粉尘较多的作业场景，门体上预留的锁具安装位，可加装通用型柜锁，避免非工作人员随意开合箱门触碰带电部件，提升用电安全性。壳体的折弯圆角、板材厚度都经过结构强度校核，在日常搬运、安装、使用过程中不会出现轻易变形的问题，侧壁的外凸接头位做了一体折弯成型，

　　相比后期焊接的接头座，结构强度更高，密封性能更好，不会出现焊缝位置渗水、积尘的问题。内部的空间划分上，上部预留了端子排的安装区域，中部可安装主开关、继电器等核心元件，下部预留了接地排、零线排的安装位置，走线空间充足，强弱电可分开布设，减少信号干扰问题。
