壁挂式钣金电气控制柜结构设计

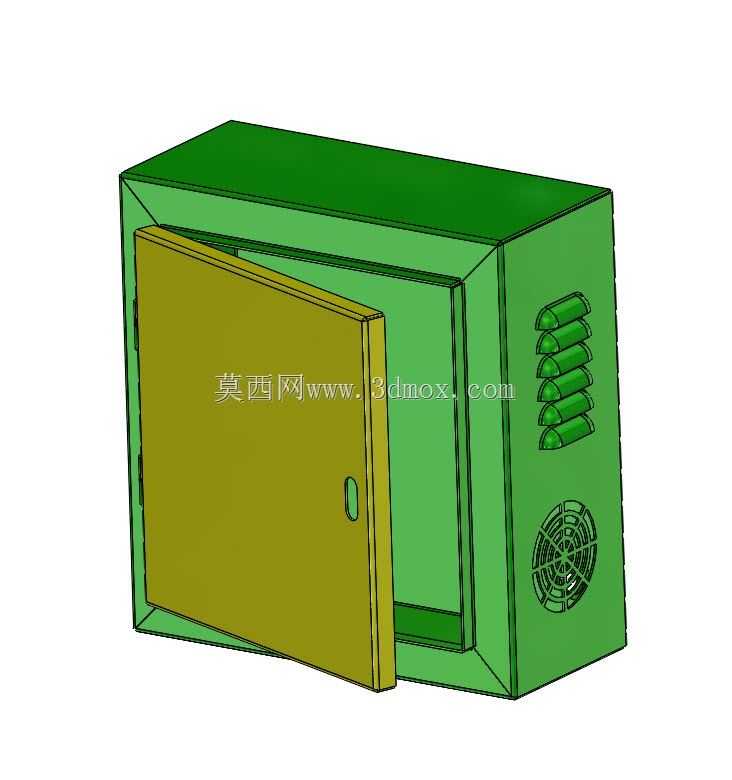

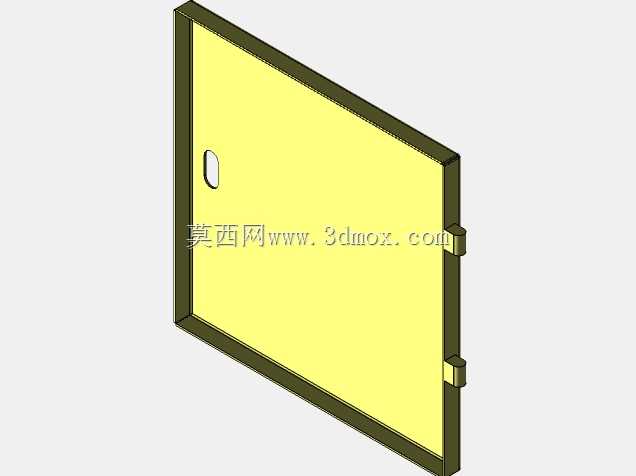

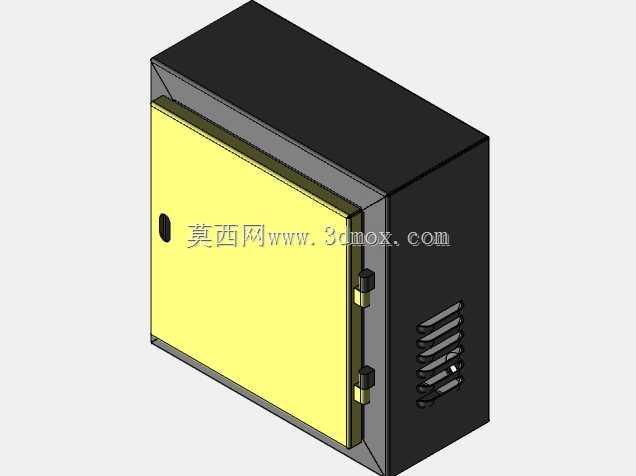

　　这款壁挂式钣金电气柜体，主要面向小型工业现场、车间工位旁、民用建筑配电区域的低压电气元件安装场景，用来承载断路器、接触器、接线端子排、小型PLC模块这类低压控制与配电元件，给现场设备提供就近的配电转接、控制信号中转、电路过载保护的物理承载空间。从结构设计逻辑来看，整体采用冷轧钢板弯折成型的钣金工艺路线，没有复杂的铸造或注塑结构，所有拼接边都预留了钣金折弯的止裂槽与搭边余量，既可以降低钣金加工时的模具损耗，也能在焊接拼接时减少焊穿、变形的概率，适合小批量量产时的工艺落地。柜体采用单开门侧开结构，门体与主柜体通过暗藏式合页连接，门体边缘做了向内弯折的防水翻边，当柜门闭合时，翻边会嵌入柜体门框的预留槽内，配合粘贴的发泡密封胶条，

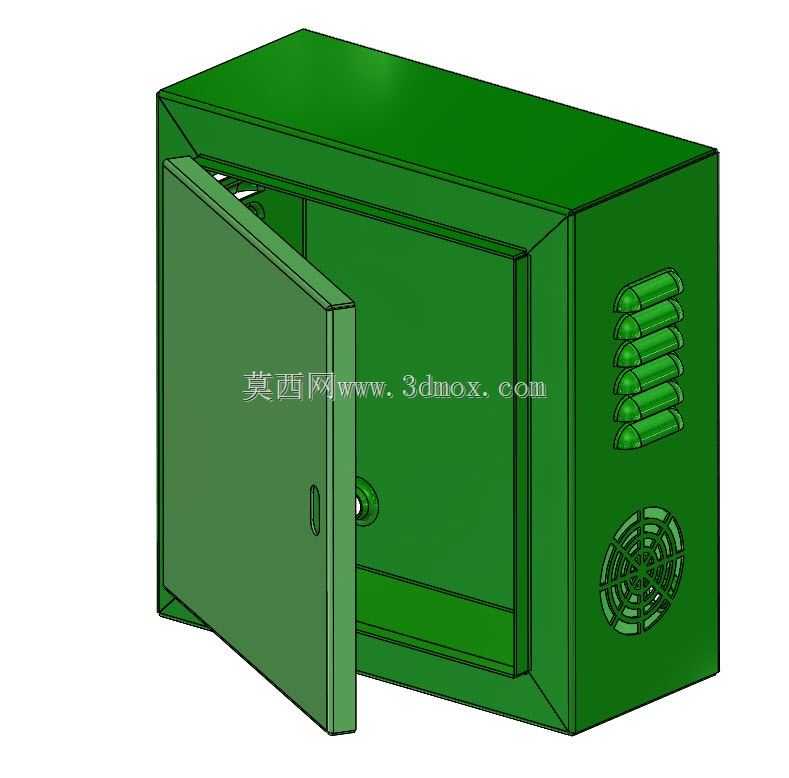

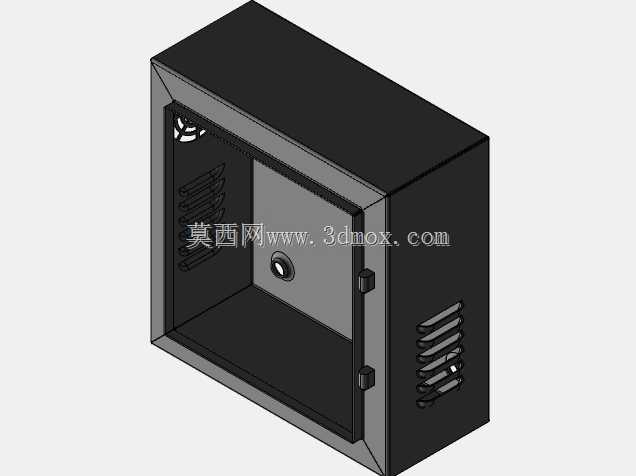

　　可以达到IP54左右的基础防护等级，能够阻挡日常车间内的飞溅粉尘、清洁时的溅水侵入，避免内部电气元件积灰受潮引发短路故障。柜体右侧壁做了两部分散热结构，上部是五组横向冲压成型的百叶通风窗，窗口内侧预留了防尘棉的安装卡槽，不需要额外焊接固定支架，直接将裁剪好的防尘棉从柜体内部卡入卡槽即可，既可以保证柜内外的空气流通，带走元件工作产生的热量，也能阻挡大颗粒粉尘从通风口进入柜体；下部是轴流风机的安装位，预留了标准120mm轴流风机的安装孔位与走线缺口，当柜内安装的元件发热功率较大时，可以直接加装轴流风机形成强制风冷的散热回路，不需要二次对柜体进行打孔改造。柜体背部预留了四个壁挂安装的挂耳孔，孔位采用上窄下宽的葫芦孔设计，

　　安装时可以先将膨胀螺栓固定在墙面，再将柜体挂装到螺栓上，最后拧紧螺母即可完成固定，不需要在安装时全程托举柜体，降低现场安装的操作难度，挂耳与柜体主结构采用一体弯折成型，相比额外焊接挂耳的结构，承重能力提升30%以上，不会出现挂耳脱落导致柜体坠落的风险。柜门内侧预留了接地螺柱与线槽安装位，柜门与主柜体之间预留了接地跨接线的安装空间，避免柜门与主柜体之间出现电位差引发的触电风险，同时柜内的安装背板采用可拆式设计，通过四个固定螺柱与柜体主框架连接，电气装配人员可以先将所有元件在安装背板上完成布线、接线调试，再将整个背板推入柜体内部固定，大幅提升装配作业的效率，不需要在狭窄的柜内空间里进行接线操作。

　　柜体的门板上预留了门锁安装位与观察窗的可选安装槽，用户可以根据使用需求选择加装机械锁或者塑料转舌锁，也可以在门板上开孔嵌入亚克力观察窗，不需要打开柜门就能观察柜内指示灯、仪表的显示状态。从安装边界来看，柜体整体深度控制在200mm以内，挂装后不会过多占用通道空间，适合在空间狭窄的车间通道旁、设备侧方的立柱上安装，柜内的元件安装间距严格遵循低压配电设计规范的要求，强电走线与弱电走线的线槽预留了20mm以上的分隔距离，避免强电对弱电信号产生电磁干扰。在钣金折弯的细节处理上，所有柜体的外露边缘都做了压边处理，没有锋利的锐边，避免装配、检修人员操作时被钢板边缘划伤，柜体底部预留了三个格兰头的安装孔位，用户可以根据进出线的数量与线径选择适配的格兰头，完成线缆的固定与密封，不需要现场对柜体底部进行扩孔操作。
