丝杠配套8mm内径锁紧轴环结构

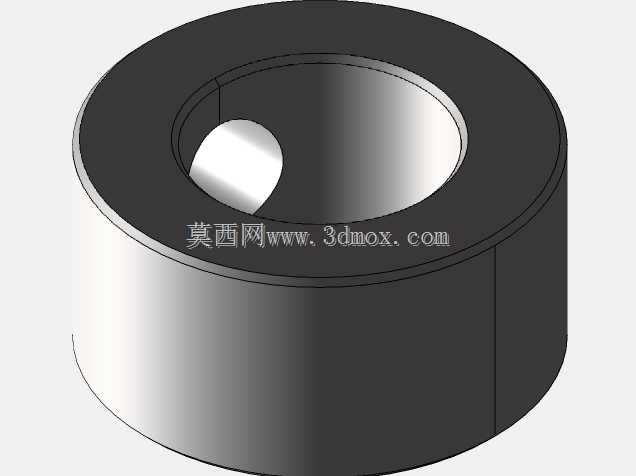

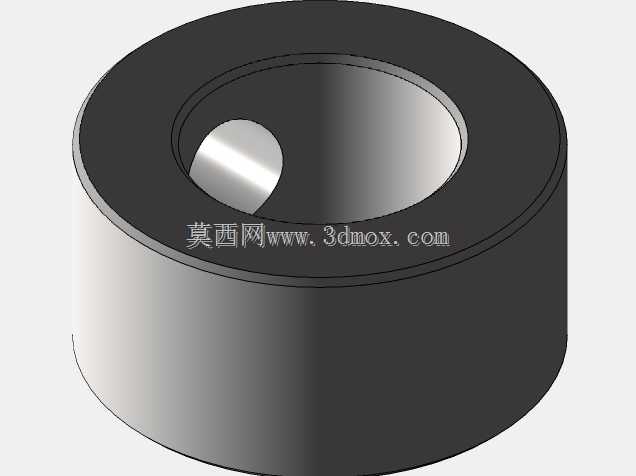

　　在轻载直线传动机构的装配场景中，这类轴环是非常常见的轴向定位零件，多数时候配套小型梯形丝杠、微型滚珠丝杠使用，常见于桌面级自动化进给单元、小型3D打印设备Z轴传动、实验室精密调节滑台、小型包装设备的送料调节机构中，核心作用是限制丝杠上配套螺母、轴承或者滑动衬套的轴向窜动，避免传动过程中部件移位导致的进给精度偏差。很多刚接触结构设计的工程师容易忽略这类小零件的设计细节，往往直接选用标准件库的通用模型，实际装配时才会出现定位不可靠、安装干涉、锁紧后轴件表面压痕过深的问题，这个轴环的结构设计就针对这些常见痛点做了适配。从尺寸边界来看，这款轴环的内径为8mm，刚好适配公称直径8mm的光轴或者丝杠轴端，外径设置为14mm，

　　这个尺寸比例是经过实际装配验证的：如果外径过小，锁紧时的接触压应力会过于集中，不仅容易在轴表面压出较深的凹痕，长期受轴向载荷时还可能出现轴环变形滑脱的问题；如果外径过大，又会占用过多径向安装空间，在紧凑结构的设备里容易和周边的导轨、安装板、传感器支架产生干涉。轴环的轴向高度为7mm，这个高度既保证了和轴表面的接触面积足够，锁紧后摩擦力矩能满足常规轻载传动的轴向定位需求，又不会因为轴向尺寸过长挤占其他传动部件的安装空间。结构上这款轴环采用了顶丝锁紧的形式，内孔壁上预留的顶丝安装位刚好适配标准内六角紧定螺钉，安装时不需要对轴做额外的开槽或者台阶加工，只需要将轴环套入轴件的目标位置，拧紧顶丝即可完成固定，相比开口式抱紧轴环，

　　这种结构的零件加工成本更低，装配效率更高，适合对定位精度要求不是极高、轴向载荷不大的传动场景。设计时需要注意几个细节：顶丝孔的位置要避开轴环的端面边缘，保证锁紧时顶丝的压力能均匀传递到轴环本体上，避免孔边应力集中导致轴环开裂；内孔的公差要和适配轴的公差做匹配，通常采用间隙配合保证套装顺畅，同时间隙不能过大，否则锁紧后轴环会出现偏斜，导致定位端面和轴的垂直度不达标，影响后续抵靠部件的装配精度；轴环的两个端面要做平行度管控，保证锁紧后端面能和被定位的轴承内圈、螺母端面完全贴合，避免点接触导致的轴向定位失效。实际选型使用时，要注意这类顶丝锁紧轴环的适用载荷范围，通常轴向载荷不超过数百牛的场景都可以可靠使用，如果是冲击载荷较大、

　　往复运动频率高的场合，还可以在轴表面对应顶丝的位置加工小的定位凹坑，进一步提升锁紧可靠性，避免长期运行后轴环出现移位。很多小型设备的传动故障都源于这类小零件的选型或安装不当，比如轴环高度不足导致锁紧摩擦力不够，设备运行一段时间后轴环移位，导致丝杠行程超限、传动卡滞；又比如内孔和轴的配合间隙过大，锁紧后轴环偏斜，导致轴承内圈受力不均，提前出现磨损异响。这款轴环的尺寸参数刚好适配市面上多数8mm直径的微型传动丝杠，安装边界清晰，不需要额外修改周边结构就可以直接替换使用，在做紧凑型轻载传动结构设计时，可以直接参考这个尺寸比例做适配调整，减少反复验证尺寸的时间。
