2020铝挤型材直角连接立方体角接件

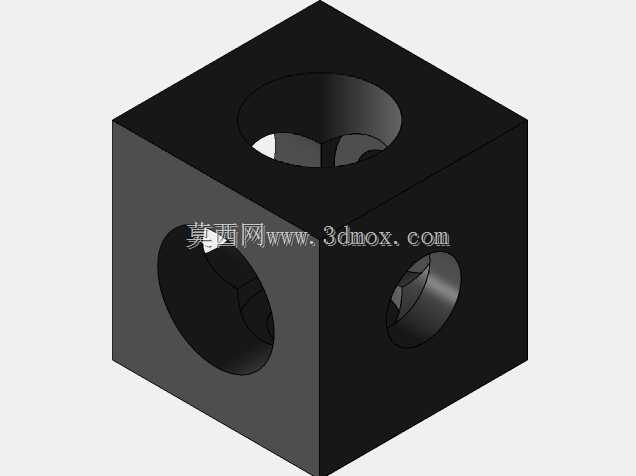

　　在工业铝型材框架搭建、自动化设备外围护结构、小型试验台架组装、桌面级工装治具台的搭建场景中，铝型材角接连接件是决定框架整体刚性、装配效率、外观规整度的核心基础零件，这款适配2020规格挤压铝型材的立方体角接头，正是针对小截面铝型材的直角交汇连接需求开发的结构件。不同于常规采用外置角码搭配螺栓锁紧的连接方式，这款立方体角接件采用内嵌式连接逻辑，三个互相垂直的连接面分别对应三维空间中X、Y、Z三个轴向的型材端部，装配时仅需将型材端面加工至平整，对准角接件对应的连接孔位推入，再通过型材端面上预设的顶丝孔拧入紧定螺钉，即可完成三个方向型材的垂直交汇固定，整个装配过程无需在型材外侧额外加装固定件，框架外表面无突出的连接结构，

　　既能够提升框架整体的外观整洁度，也能避免外置连接件在设备运行过程中剐蹭管线、磕碰操作人员的风险。从结构设计逻辑来看，这款角接件采用正立方体作为基础外形，三个互相垂直的端面上分别加工有与2020铝型材内腔轮廓匹配的定位凸台，凸台尺寸与铝型材内腔的公差带做了适配设计，单边预留0.1mm的装配间隙，既能够保证型材可以顺畅推入定位，也不会因为间隙过大导致装配后型材出现晃动偏移；三个方向的连接孔采用同轴度公差控制在0.05mm以内的通孔设计，既可以作为紧定螺钉的避让通道，也能够在需要更高连接强度的场景下穿入长螺栓实现对拉锁紧，进一步提升节点的抗扭、抗剪切能力。在实际应用场景中，这类角接件常被用于小型3D打印机框架搭建、实验室小型测试台架组装、

　　工业设备内部的小型安装支架固定、桌面级工装夹具的基体搭建，尤其是在对框架外观平整度要求较高、装配空间受限无法使用外置角码的场景下，这种内嵌式立方体角接件的优势尤为明显。从安装边界尺寸来看，这款角接件的外形尺寸与2020铝型材的截面尺寸完全匹配，装配后节点处的外轮廓与铝型材外表面完全齐平，不会出现尺寸突出，在设计框架整体尺寸时，仅需按照铝型材的理论长度计算下料尺寸，无需额外预留角接件的安装空间，能够大幅降低框架设计阶段的尺寸核算难度，减少因为连接件尺寸偏差导致的装配干涉问题。在结构强度设计上，角接件的基体采用与铝型材线膨胀系数接近的铝合金材料挤压成型后做机加工处理，整体为实心立方体结构，三个连接孔之间的壁厚保留足够的强度余量，

　　在常规的静态框架载荷下，单个角接节点可以承受不低于500N的垂直方向静载荷，完全满足小型设备框架、轻型工作台架的承载需求；同时因为连接节点完全内嵌在型材端部，当框架受到侧向冲击力时，载荷可以通过型材端面直接传递到角接件的整个接触面上，避免了常规外置角码仅靠螺栓受力容易出现的应力集中问题，大幅提升框架整体的抗冲击性能。在实际装配过程中，使用这款角接件不需要对铝型材做复杂的铣削、钻孔加工，仅需要按照设计长度切割铝型材，在型材端部对应位置加工一个M4的顶丝孔即可完成装配准备，相比传统的角码连接方式，能够减少至少60%的型材二次加工工作量，有效缩短框架的装配周期，降低加工成本。针对一些需要频繁拆装调整的试验台架场景，这种内嵌式角接件的拆装也更为便捷，仅需要松开三个方向的顶丝，即可将不同方向的型材分离，不会因为多次拆装导致连接孔滑牙、连接松动的问题，重复装配精度可以保持在0.1mm以内，完全满足轻型设备框架的重复拆装使用需求。在细节设计上，角接件的所有棱边都做了0.2mm的倒角处理，既可以避免装配过程中锐边划伤操作人员，也能够起到装配导向作用，让型材可以更顺畅地套入角接件的定位凸台，减少装配过程中的卡滞问题；三个方向的连接孔口部做了锪平处理，当采用对拉螺栓锁紧时，螺栓头可以完全沉入孔内，不会突出型材表面影响后续的板材安装、附件挂载。
