VisatonSC4.7全频小型扬声器结构设计

　　做嵌入式音频配套结构设计的工程师，大概率都接触过这类小尺寸全频扬声器的选型与安装适配，这类3W功率级别的小单元，不会用在大功率外放的专业音响场景里，反而大量出现在各类需要内置音频提示、语音播报的通讯终端、小型工控设备、桌面交互终端、门禁对讲设备里——毕竟这类场景不需要大动态的低音表现，只需要清晰还原中频段的人声、提示音，同时占用尽可能小的安装空间，适配紧凑的内部结构布局。

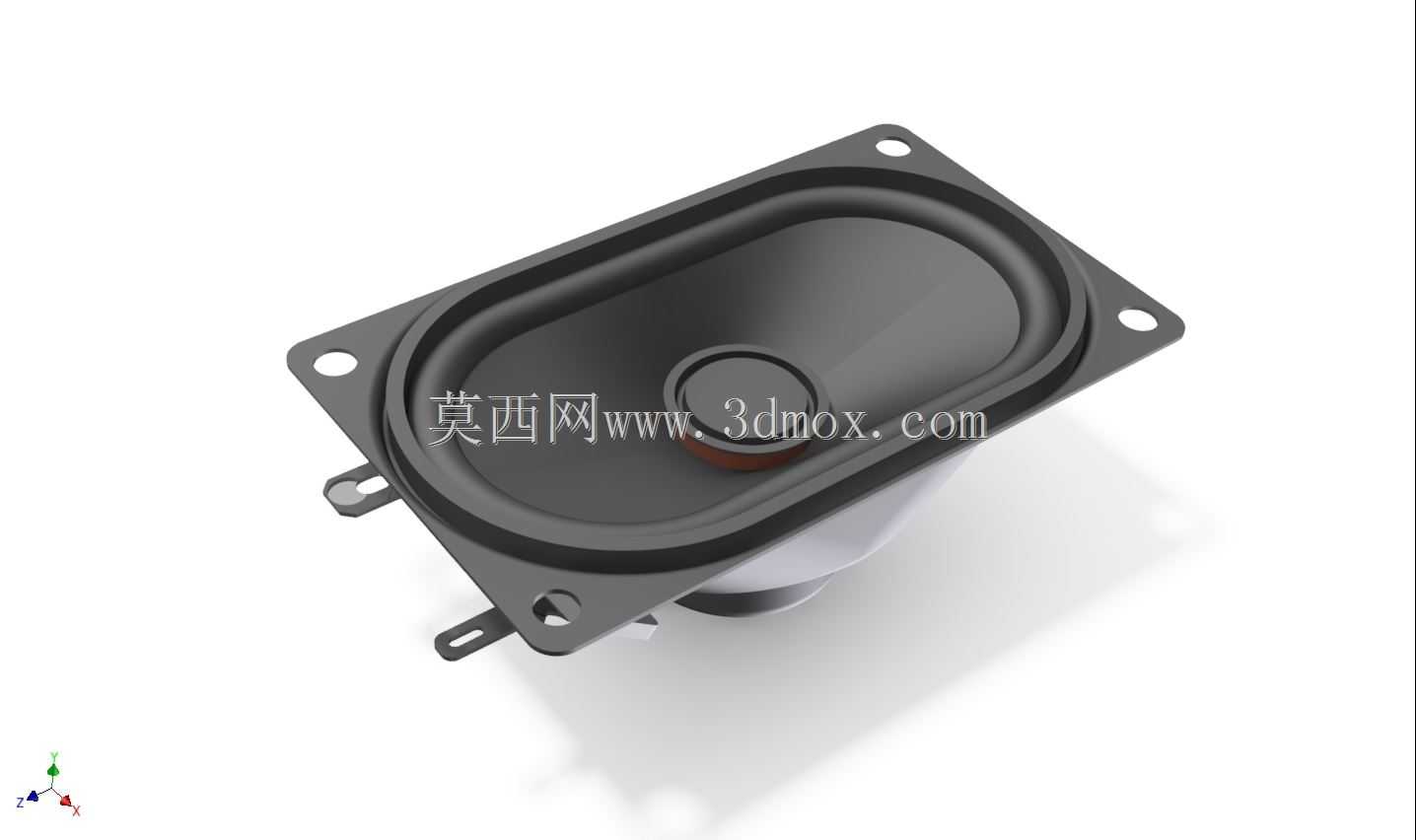

　　从实际安装适配的角度看，这款带法兰安装边的矩形扬声器，安装边界的设计非常贴合紧凑设备的装配需求：法兰边四个角预留了标准的螺丝过孔，侧边还额外伸出了带定位缺口的固定支耳，不需要额外设计定制的压片或者固定支架，直接在设备壳体的安装位预留对应孔位，用M2规格的自攻螺丝就能完成固定，装配效率比无安装边的圆形裸单元高很多。振膜前方的法兰边平面度控制在合理公差范围内，装配时只需要在法兰和壳体之间贴一层1mm厚的EVA泡棉密封胶条，就能避免声音从安装缝隙处漏出产生声短路，保证正面发声的声压级达到设计要求。

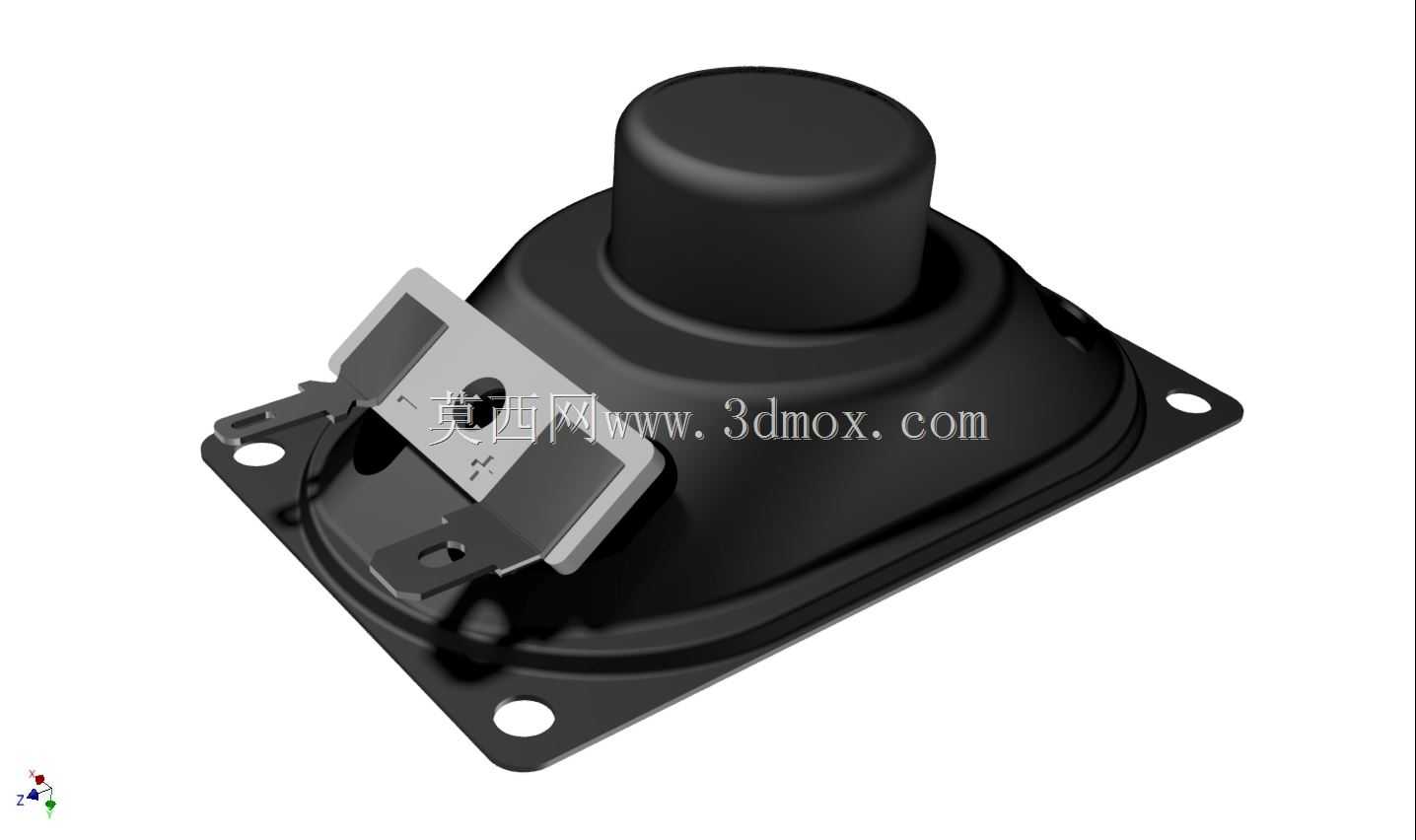

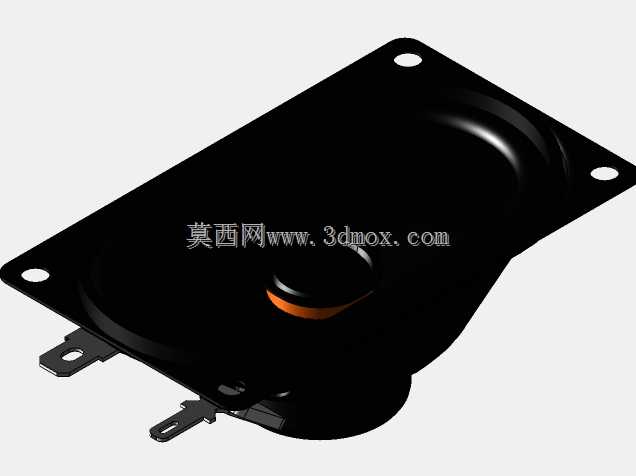

　　建模的时候特意保留了单元的完整装配结构，没有做拆分处理，核心原因是做设备结构设计时，我们需要的是完整的安装干涉检查参考，而不是喇叭本身的零件拆分生产图纸——如果把磁路、振膜、弹波这些零件单独拆分，反而会在装配体里增加不必要的特征数量，拖慢大型设备装配体的运行速度。整个模型的外形尺寸严格按照实物的安装尺寸做了还原，包括磁钢部分的向后突出深度、接线端子的伸出位置与长度，这些细节恰恰是结构设计时最容易出干涉问题的地方：很多新手工程师建模时只画正面的法兰轮廓，忽略后方磁缸的突出尺寸，最后做装配检查时才发现磁缸顶到了后方的电路板或者结构筋位，不得不临时调整壳体内部的布局，耽误项目进度。

　　从功能特性上看，这类8欧姆阻抗的3W全频单元，频响范围刚好覆盖人声的主要频段，不需要搭配分频电路，直接接小功率的功放芯片就能驱动，电路设计上非常简单，非常适合对BOM成本敏感、不需要高保真音质的通讯类、提示类设备。振膜采用的是复合纸盆加中心防尘帽的结构，折环是橡胶材质，既能保证中频段的响应平直，也能在一定程度上适应设备工作时的轻微振动，不会因为长期振动出现折环开裂的问题。后方的磁路结构是密闭式的，不会有磁隙漏磁的问题，对设备内部靠近喇叭位置的霍尔传感器、磁存储元件不会产生明显的磁干扰，这一点在做带磁敏元件的通讯设备设计时尤为重要，很多开放式磁路的小喇叭漏磁超标，最后不得不额外加屏蔽罩，反而增加了成本和安装空间占用。

　　实际做结构适配的时候，还要注意出声孔的设计：正对振膜位置的壳体出声孔开孔率要保证在30%以上，不要在正对振膜中心的位置做大面积的实体结构遮挡，否则会大幅衰减中高频的声压，导致播报的声音沉闷不清。如果设备是壁挂安装的，还要注意喇叭后方要预留至少5mm的空隙，不要让磁缸直接贴在墙面或者内部的金属隔板上，否则会把振动传递到壳体上产生不必要的共振杂音。另外接线端子的位置在法兰边的下侧，建模时也还原了端子的实际尺寸，布线时可以直接预留对应长度的导线，避免导线过长挤压到振膜或者折环，导致喇叭工作时出现擦圈的异音。

　　很多工程师在选这类小喇叭的时候，容易只看标称的功率和阻抗，忽略安装尺寸的细节，比如法兰边的厚度、磁缸的直径、安装孔的孔距，这些参数如果和模型有偏差，开模之后再改模的成本非常高。这个完整的模型可以直接导入到装配体里做静态干涉检查，也可以用来模拟装配流程，确认螺丝安装时有没有周边结构的遮挡，工具能不能顺利伸到锁螺丝的位置，这些细节在三维设计阶段提前验证，能大幅减少后期试产时出现的装配问题。
