高精度还原Busheng款NEMA17步进电机

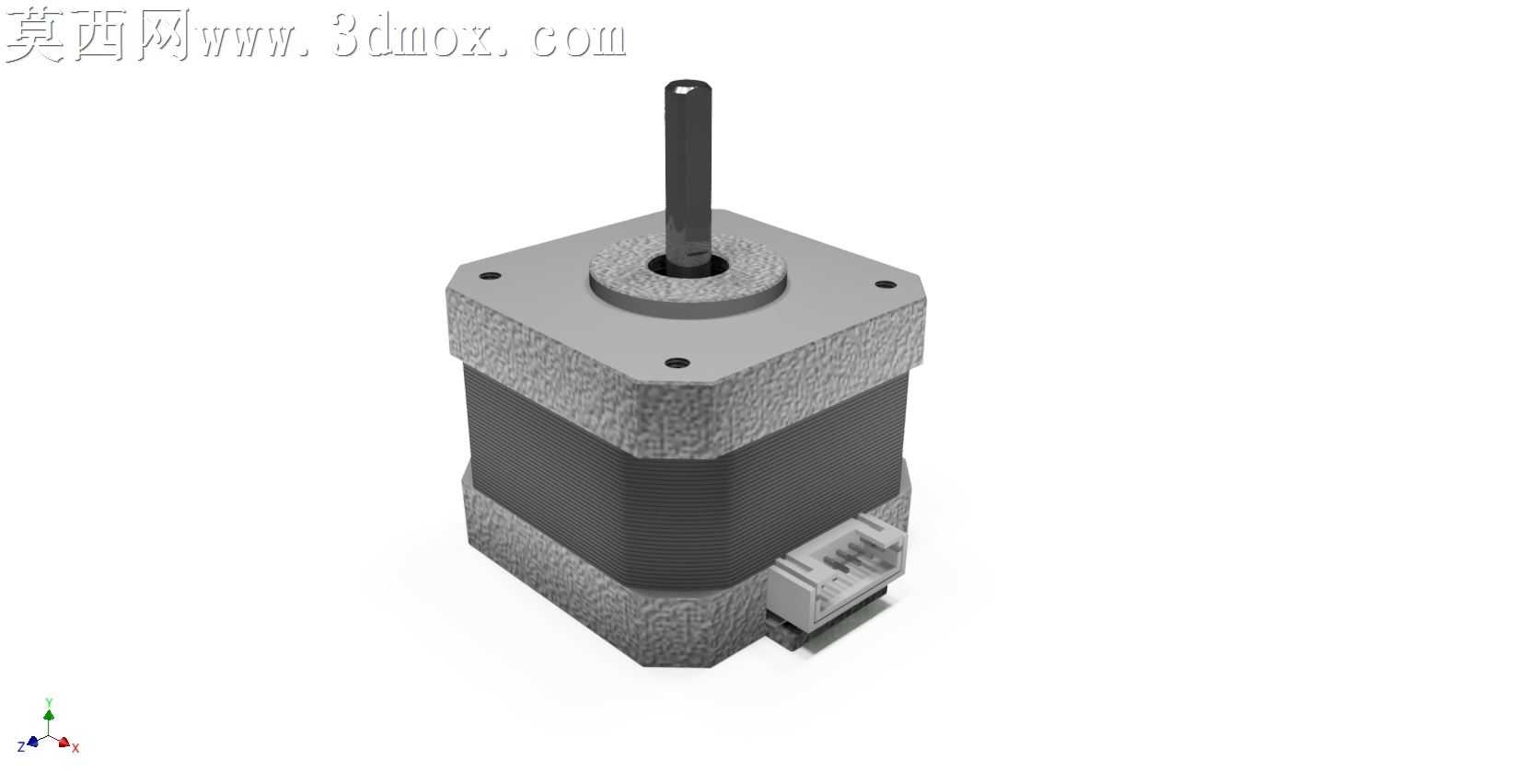

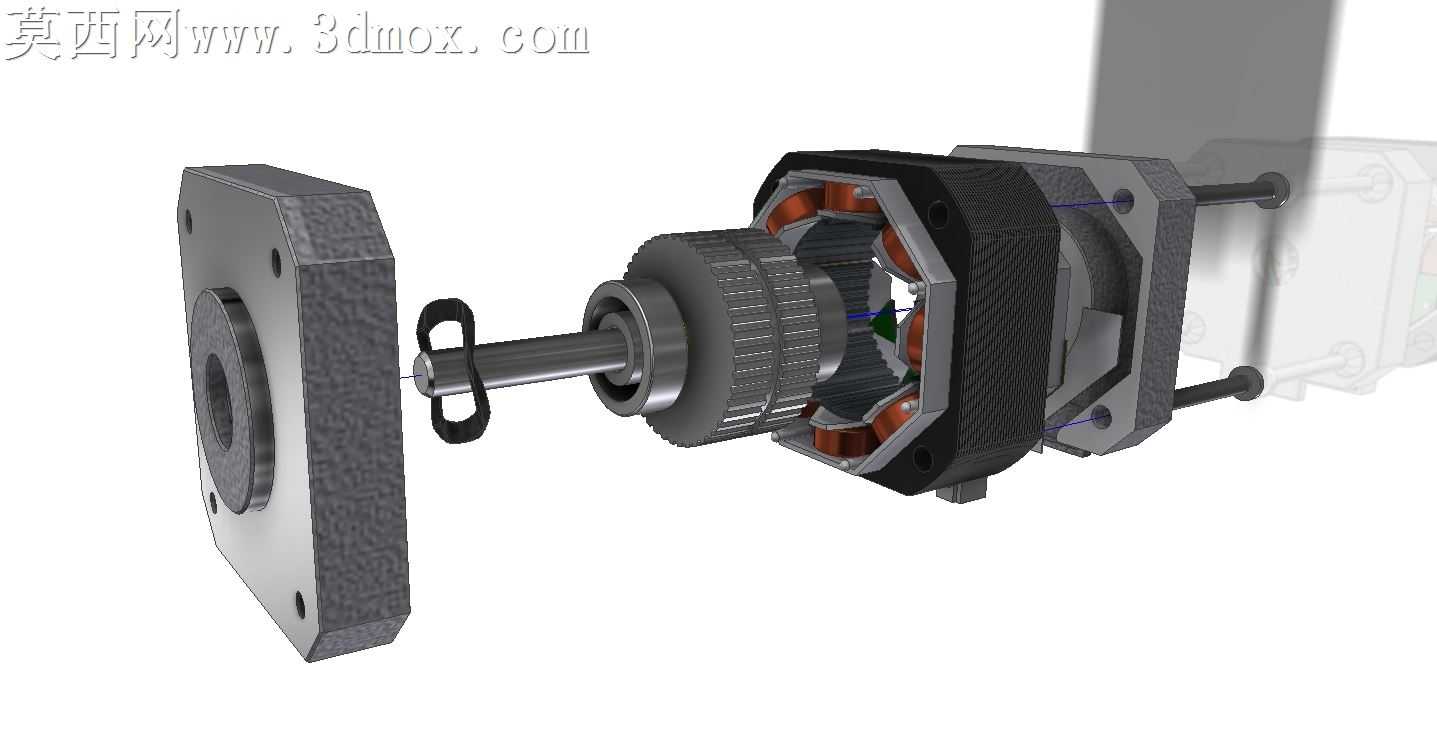

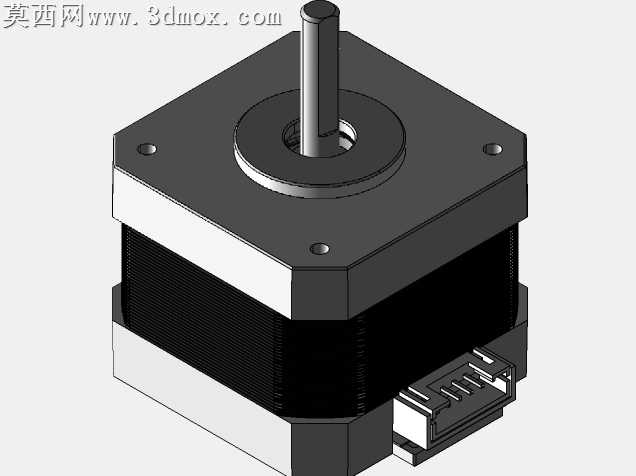

本次建模针对Busheng 17HD34008-22B型号NEMA17步进电机开展，在建模前期先对照官方datasheet完成全尺寸参数核验，重点修正了常规NEMA17电机轴长默认24mm的通用参数偏差，将本款电机的输出轴长度精准设定为实测核验后的22mm，确保模型尺寸与实物完全匹配。建模过程采用多实体协同搭建的思路，首先构建电机主体的核心结构：先完成定子部分的叠压壳体建模，还原硅钢片叠压形成的表面粗糙纹理特征，壳体的方形安装法兰严格按照NEMA17标准的42mm安装孔距设计，四个安装沉孔的位置、深度、孔径均严格对照图纸参数设置，保证安装适配性完全符合行业标准。随后完成前端盖、后端盖的结构建模，还原端盖与壳体配合的定位止口结构，前端盖中心的轴承安装位预留了标准轴承的配合公差，输出轴部分单独建模，还原轴端的D型切削平面特征，确保轴上安装同步轮、联轴器等配件时的定位结构准确无误。电机尾部的引出线接插件部分也做了精细化还原，接插件的针脚排布、外壳卡扣结构都对照实物结构完成建模，没有做简化省略。材质与渲染环节，针对电机不同部件的材质特性做了区分设置：定子叠压壳体部分设置了带有细微颗粒质感的哑光金属材质，还原硅钢片叠压后的粗糙磨砂表面效果；端盖部分采用了稍浅的哑光铸铝材质，和壳体材质形成视觉区分；输出轴采用光亮的抛光钢材材质，还原金属轴的高光质感；接插件部分采用硬质哑光塑料材质，还原工业接插件的真实视觉效果。渲染时采用柔和的工作室漫反射光源，多角度打光凸显电机各部分的结构层次，既清晰展示安装法兰的孔位特征，也能体现壳体叠压结构的纹理细节，整体模型在合理公差范围内做到了与实物的高度一致，可直接用于自动化设备装配仿真、3D打印结构验证、机电一体化方案演示等场景，模型包含的多格式文件可适配主流三维设计软件的调用需求，无需额外调整结构即可直接导入装配体使用。
