阿波罗11号月震实验探测装置结构

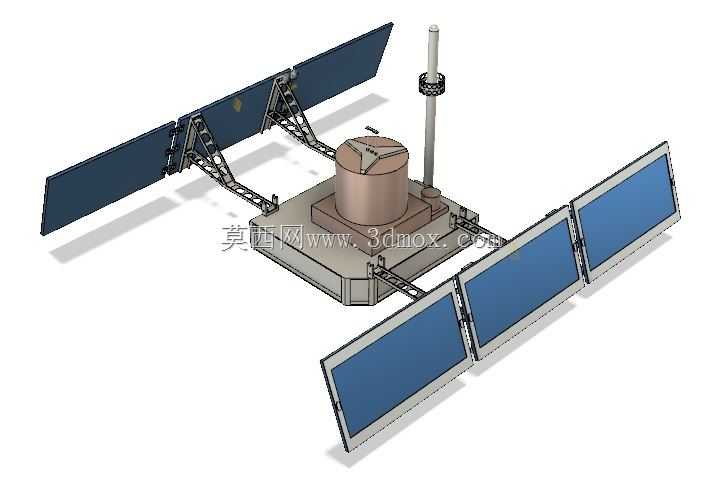

　　该探测装置为阿波罗计划月面部署的被动月震实验载荷，核心应用场景为月球表面长期无人值守的月震信号采集，承担月壳结构探测、陨石撞击监测、月球内部圈层构造反演的核心任务，是阿波罗月面科学实验包的核心组成单元。装置整体采用中心载荷舱加双侧展开式太阳能帆板的布局，中心载荷舱为核心传感单元的承载结构，内部集成月震检波器、信号处理模块、长期工作的温控防护结构，舱体顶部设置高增益通信天线，负责将采集到的月震数据直接回传至地球接收站，天线采用直立杆式设计，根部设置回转支撑结构，可在月面部署后调整指向角度，匹配地球通信方位。双侧太阳能帆板采用多段铰接式展开结构，每侧帆板由三块独立的太阳能电池基板通过铰链串联，基板与中心舱体之间采用桁架式支撑臂连接，

　　支撑臂采用镂空桁架结构，在保证结构刚度的前提下尽可能降低整体重量，适配运载火箭的发射重量约束。帆板展开后整体翼展宽度覆盖较大受光面积，可在月昼期间为载荷舱内的设备持续供电，帆板基板与支撑臂的铰接位置设置有限位结构，可在展开到位后自动锁止，避免月面低重力环境下帆板出现晃动偏移，影响受光效率与结构稳定性。中心载荷舱的底部设置有月面安装接口，可直接与阿波罗月面实验装置的部署支架连接，安装面采用平面定位加销钉锁紧的结构形式，保证载荷部署后与月面的耦合度，避免装置自身振动干扰月震信号的采集精度。载荷舱的外壳采用多层隔热结构设计，可抵御月面昼夜超过三百度的温差变化，保证内部传感设备始终处于合适的工作温度区间，舱体侧面设置有电缆走线槽，

　　所有帆板与天线的连接线缆均通过走线槽引入舱内，避免线缆外露受到月面宇宙射线、微陨石的损伤。从结构设计思路来看，该装置完全适配地月转移、月面着陆、手动部署、长期无人工作的全流程工况，在发射阶段双侧帆板处于折叠收拢状态，整体外包络尺寸适配登月舱的载荷舱安装空间，收拢状态下帆板通过压紧机构固定在载荷舱侧壁，承受发射段的过载与振动载荷；登月舱着陆月面后，航天员可通过手动解锁压紧机构，依靠铰接结构的预紧力实现帆板的自动展开，无需额外的动力驱动，降低部署操作的复杂度与装置的故障概率。装置的传感单元采用被动式检波器设计，无需主动发射探测信号，仅通过采集月面的振动信号即可完成探测任务，功耗极低，配合太阳能帆板与舱内的储能单元，

　　可实现长达数年的连续工作。在安装边界方面，装置收拢状态下整体轮廓为规整的类长方体结构，无外凸的易损结构，可直接固定在登月舱的载荷安装支架上，安装接口采用标准化的航天载荷连接形式，与同期阿波罗计划的其他月面实验装置接口通用；展开状态下双侧帆板的伸展角度经过精确计算，不会遮挡顶部通信天线的信号传输路径，同时帆板的安装高度高于月面预期的扬尘高度，避免月面扬尘覆盖太阳能电池板影响发电效率。载荷舱的整体高度经过优化，既保证天线的通信仰角满足要求，又不会出现重心过高的问题，在月面低重力环境下可保持稳定的支撑状态，不会因微陨石撞击、月震活动出现倾覆。支撑臂的桁架结构采用等强度设计，每一段杆件的截面尺寸均经过受力校核，可承受展开状态下的帆板重量载荷，同时可抵御月面的热变形影响，在昼夜温差循环下不会出现结构松动或变形超差的问题。天线的杆体采用分段式设计，收拢状态下可折叠收纳在载荷舱侧面，部署时可逐段拉出并锁止，操作流程简单，航天员身着舱外航天服即可单手完成部署操作，无需额外工具。
