阿波罗11号月震实验装置结构设计

　　该探测装置为阿波罗计划中部署于月面的被动月震实验载荷，核心用途是长期监测月球内部的震动活动，采集月壳结构、月震波传导特性的一手数据，为月球地质演化研究、后续月面科考站选址的地质稳定性评估提供实测支撑。不同于地面布设的地震监测设备，月面部署的载荷需要同时适配着陆器搭载的空间约束、舱外作业的部署操作逻辑，以及月面极端温差、高真空、强宇宙辐射的长期服役环境，整套结构的设计逻辑完全围绕空间搭载与月面长期工作的核心需求展开。

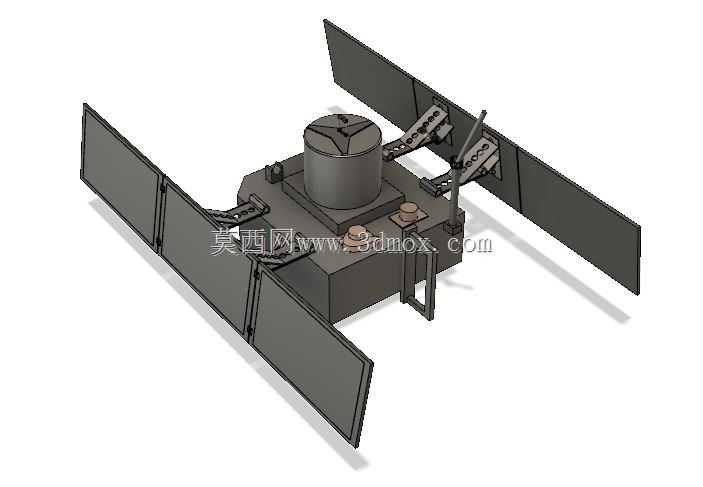

　　整套装置采用中心载荷舱加双侧展开式太阳能帆板的布局，中心载荷舱为圆柱形密封结构，内部集成地震检波器、信号处理模块、数据存储与传输单元，是整套设备的功能核心。圆柱形舱体的选型并非随意确定：一方面圆柱结构在同等容积下的结构受力均匀性最优，能够承受发射段的轴向过载与振动冲击，降低结构失效风险；另一方面圆柱密封面的加工难度更低，真空密封的可靠性远优于方形等异形舱体，能够在发射、地月转移、月面工作全周期内保护内部精密电子元器件不受外界环境侵蚀。舱体顶部设置三角构型的提吊与对接接口，既可以适配着陆器搭载阶段的锁紧机构，也能配合宇航员舱外活动的操作工具，在月面部署时完成设备从着陆器载荷平台到月面的转移、调平操作，接口的尺寸与操作力矩完全匹配航天服手套的操作能力，避免出现宇航员戴手套无法操作的结构设计问题。

　　两侧的太阳能帆板采用多段铰接式展开结构，收拢状态下帆板沿中心舱体的侧边折叠，整套设备的外包络尺寸完全匹配着陆器载荷舱的安装边界，不会占用额外的搭载空间，也不会对着陆过程的姿控发动机喷流、着陆缓冲机构的动作产生干涉。展开后帆板呈大跨度外伸构型，最大化太阳电池片的受光面积，为月面长期工作的载荷提供持续的电力供应；铰接位置设置阻尼式定位结构，展开到位后自动锁止，不会因为月面的微小震动或者着陆器起飞时的喷流冲击出现帆板移位，保证供电效率的稳定性。帆板的支撑臂采用镂空式桁架结构，在保证结构刚度、满足帆板支撑强度要求的前提下，尽可能降低结构重量——对于航天搭载载荷而言，每减少一克结构重量，都能为推进系统或者其他科学载荷腾出宝贵的重量裕度，这也是航天结构设计中“克克计较”原则的直接体现。

　　中心舱体的安装基座为方形承载平台，平台上除了主载荷舱之外，还集成了多个辅助传感单元与接线端子，这些单元分别负责月面温度监测、设备姿态监测、辐射剂量监测等辅助功能，所有外接线路都通过基座上的走线槽规整排布，避免线路外露在极端环境下出现老化、破损，同时也不会在宇航员部署操作时出现线路勾挂的问题。基座底部设置可调节的支撑支脚，支脚具备高度调节与锁止功能，宇航员在月面部署时，可以根据落点处的月面地形起伏调整各个支脚的伸出长度，将中心载荷舱调整至水平状态，保证内部地震检波器的测量精度——地震检波器对安装水平度的要求极高，如果安装倾角超出允许范围，采集到的震动数据会出现明显的系统误差，无法用于后续的科学分析。

　　整套结构的材料选型也完全适配月面服役环境，外露结构件全部采用航天级铝合金与耐高温复合材料，既能够承受月面白天超过120摄氏度、夜间低于零下180摄氏度的极端温差循环，不会因为热胀冷缩出现结构变形或者连接松动，也具备足够的抗辐射性能，避免长期宇宙射线照射导致材料性能退化。帆板的基板采用轻质蜂窝夹层结构，表面覆盖防辐射盖片，在保护太阳电池片的同时，尽可能降低结构面密度，减少整体重量。

　　从结构设计的细节来看，整套设备没有多余的装饰性结构，每一处构型、每一个连接点都有明确的功能指向：比如中心舱侧面伸出的杆状天线，采用可弯折的记忆合金支撑结构，收拢时贴靠在舱体侧壁，展开后自动弹起至指定角度，保证月面工作阶段与轨道器、地面测控站的通信链路通畅，天线的长度与安装角度经过链路预算校核，能够满足全月昼工作期间的信号传输要求，不会因为地形遮挡或者太阳入射角度变化出现通信中断。基座上的各个传感器安装座都设置了减震垫层，避免设备自身的结构振动传递到检波器，影响月震信号的采集精度，减震垫层的刚度参数经过多轮振动试验验证，既能够过滤设备自身的高频微振动，又不会衰减需要采集的月震低频信号，保证数据的真实性与有效性。

　　在安装边界的设计上，整套设备收拢状态下的长宽高尺寸严格适配阿波罗着陆器的载荷安装位，与相邻载荷的间隙满足发射段振动位移的安全距离要求，不会在发射段因为振动出现载荷之间的碰撞。部署到月面之后，帆板展开的最大跨度不会对着陆器周边的其他科考设备部署产生干涉，支撑支脚的接地比压经过核算，能够适应月壤的承载能力，不会出现设备下陷或者倾斜的问题，保证长期工作的姿态稳定性。
