凸轮顶出式儿童趣味机械互动玩具

　　这款凸轮驱动的互动玩具，核心应用场景覆盖低龄儿童机械启蒙教具、桌面趣味互动摆件两大方向，既可以作为家庭亲子互动的小装置，也能放在中小学科创课堂作为机械原理入门的演示载体，让使用者通过亲手操作直观理解凸轮传动的基础逻辑，不需要复杂的理论讲解就能感知机械结构的运动规律。从实际用途来看，它没有复杂的功能冗余，核心是通过手动输入转动动作，带动内部的凸轮轴旋转，利用不同相位凸轮的轮廓升程变化，推动对应位置的从动件做上下往复运动，最终带动顶部的三个装饰件交替抬升、回落，形成错落的动态效果，操作门槛极低，不需要外接动力，仅靠手动摇转侧面的伸出轴就能实现全部动作，低龄儿童也能轻松上手。在功能特性设计上，整个结构采用外露的框架式布局，

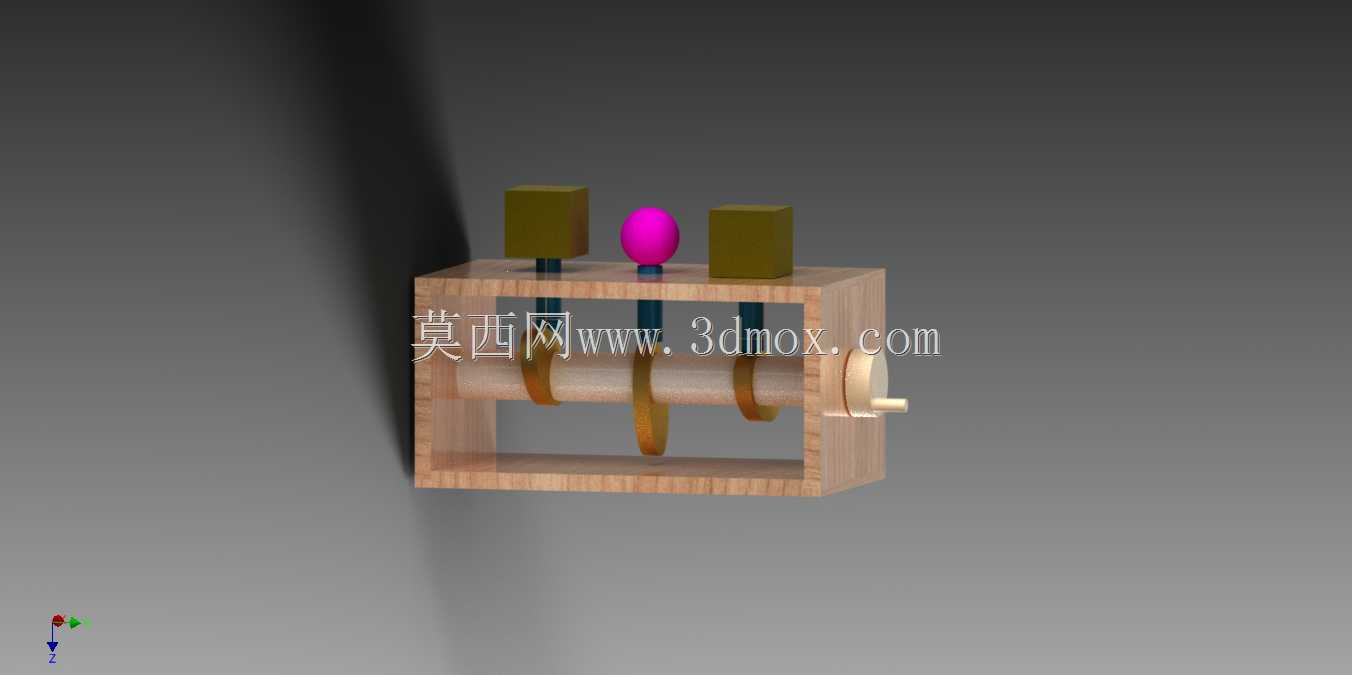

　　主体支撑框架为矩形盒体结构，所有传动部件都安装在框架内部，既不会让运动部件外露造成夹手风险，又能让观察者直接看到内部凸轮、从动件的配合过程，兼顾安全性和演示性；三个从动件采用等间距排布，中间位置的从动件顶部搭配球形装饰，两侧搭配方块装饰，运动时中间件与两侧件的升程时序错开，摇转过程中会形成中间顶起、两侧回落，再两侧顶起、中间回落的循环动作，动态辨识度高，很容易吸引使用者的注意力。设计思路上完全遵循极简机械逻辑，没有添加多余的传动环节，动力输入直接连接凸轮轴，省去了齿轮减速、换向等额外结构，零件数量控制在最低水平：包含一体式框架主体、一根贯穿框架的凸轮轴、三个与凸轮轮廓贴合的直动从动件、三个顶部装饰件、一个侧面摇柄，

　　所有零件的配合公差都做了宽松设计，不需要高精度加工就能实现顺畅运动，不管是3D打印制作还是木质裁切加工都能轻松复现，降低了制作门槛。从外形尺寸与安装边界来看，整体结构的长宽高比例控制在3:1:2.5左右，属于单手可握持的桌面级尺寸，底部为平整的矩形支撑面，不需要额外固定就能稳定放置在桌面、台面等平整表面，侧面的摇柄伸出长度控制在不超过主体宽度1/4的范围，摇转时不会和放置平面产生干涉；凸轮轴的安装孔位在框架两侧壁同轴开设，孔位高度距离框架底部预留足够的距离，保证凸轮转动时最低点不会和框架底面发生摩擦，从动件的导向孔直接开设在框架的顶面上，孔位与下方凸轮的中心位置严格对中，避免从动件上下运动时出现卡滞；

　　每个凸轮的轮廓升程设计都控制在合理范围，既保证从动件有足够的抬升高度让动态效果明显，又不会因为升程过大导致从动件从导向孔中脱出，从动件底部与凸轮接触的位置做了圆弧过渡，减少相对运动时的摩擦阻力，摇转时不需要施加太大的力就能带动整个机构运行。整个结构没有易损的脆弱部件，框架采用实心结构设计，抗摔抗形变能力强，日常使用中即使出现轻微磕碰也不会导致传动错位，适合作为高频使用的启蒙教具或者长期摆放的桌面摆件，同时因为结构简单、传动逻辑清晰，也可以作为机械建模初学者练习凸轮机构建模、运动仿真的基础案例，帮助建模者理解直动从动件盘形凸轮的轮廓设计要点、装配配合关系以及运动干涉检查的基本方法。
