高精度推力滚子轴承三维结构设计

　　在重载轴向载荷的传动场景中，推力滚子轴承始终是核心承载部件，不同于深沟球轴承可兼顾径向与少量轴向载荷的特性，这类轴承的设计从一开始就完全围绕纯轴向承载工况展开，常见于立式水泵的主轴支撑、重型机床的工作台回转底座、起重设备的吊钩滑轮组、工程机械的回转机构等需要承受单向或双向轴向力的位置，一旦选型或结构设计出现偏差，很容易出现滚道压溃、保持架碎裂、滚子偏磨等失效问题，直接导致整套设备停机。

　　从结构设计逻辑来看，这款推力轴承采用了推力圆柱滚子的排布方案，相比推力球轴承的点接触形式，圆柱滚子与滚道之间为线接触，接触应力大幅降低，同等外形尺寸下的轴向承载能力可以提升40%以上，更适合重载、低速的传动工况。建模过程中首先确定的是轴圈与座圈的滚道平面度公差，这一参数直接决定了滚子受力的均匀性，若滚道平面度超差，会出现局部滚子载荷集中，短时间内就会出现滚道疲劳剥落，因此在三维建模时，滚道面的形位公差标注需要严格贴合实际加工能力，平面度公差控制在0.008mm以内，同时滚道表面的粗糙度要求达到Ra0.8，保证滚子滚动时的平顺性，减少摩擦发热。

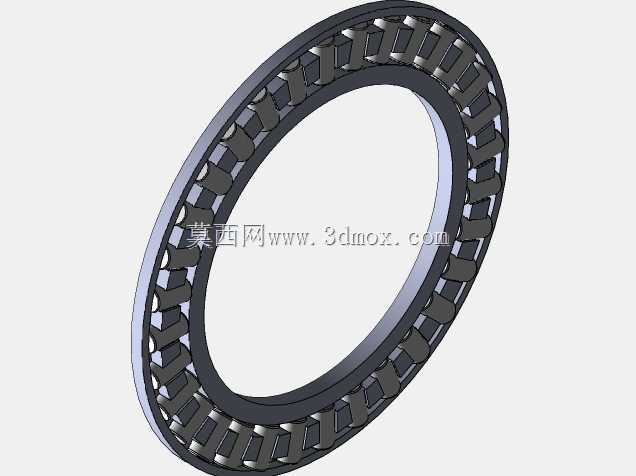

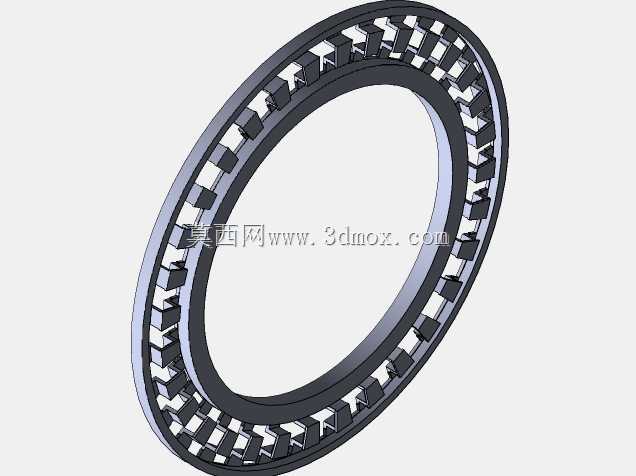

　　保持架的设计是这类轴承建模的难点，图中采用的是一体式机加工黄铜保持架，相比冲压钢板保持架，机加工保持架的滚子兜孔精度更高，对滚子的引导效果更好，适合重载、有一定冲击载荷的工况。建模时需要精准计算每个兜孔的周向位置度，保证相邻滚子之间的间隙均匀，既不能间隙过小导致滚子转动卡滞，也不能间隙过大造成滚子在运转中出现歪斜，兜孔与滚子的间隙通常控制在滚子直径的0.5%-1%之间，同时保持架的内径与轴圈外径、外径与座圈内径之间也要预留合适的引导间隙，避免保持架在运转中出现窜动与内外圈发生摩擦。

　　外形尺寸与安装边界的设计需要完全适配通用安装规范，轴承的公称内径与配合轴颈采用k6过渡配合，公称外径与轴承座孔采用H7间隙配合，安装时轴肩与座孔挡肩的高度需要严格控制，挡肩高度不能超过轴承内圈与外圈的倒角尺寸，否则会导致轴承安装不到位，同时挡肩端面需要与轴线保持垂直，垂直度公差不超过0.01mm，避免轴承安装后出现倾斜，导致承载不均。轴承的装配高度即轴向尺寸需要严格控制公差，通常轴向尺寸公差控制在-0.1mm到0之间，保证多组轴承串联使用时的载荷分配均匀。

　　在实际工况适配中，这类轴承不能承受径向载荷，因此在进行整机结构设计时，需要搭配径向轴承共同使用，分别承担轴向与径向载荷，避免推力轴承受到径向力导致滚子与滚道边缘出现应力集中。润滑方式的选择也需要结合实际转速，低速重载工况采用锂基脂润滑即可，注脂量控制在轴承内部空腔的1/3到1/2，注脂过多会导致运转时搅拌发热，温度升高加速润滑脂失效；转速较高的工况则需要采用稀油润滑，同时设计对应的油路与密封结构，避免润滑油泄漏同时阻挡外界粉尘、杂质进入轴承滚道内部。建模过程中对滚子的倒角、滚道的边缘卸荷槽都做了精细化还原，这些细节结构虽然不影响整体装配，但在实际运转中可以有效减少边缘应力集中，提升轴承的疲劳寿命，卸荷槽的尺寸通常设计为0.5mm×45°，既可以避免热处理时的应力开裂，也能容纳少量磨损产生的金属碎屑，减少磨粒磨损的影响。
