Nexus4手机无源声腔扩音结构设计

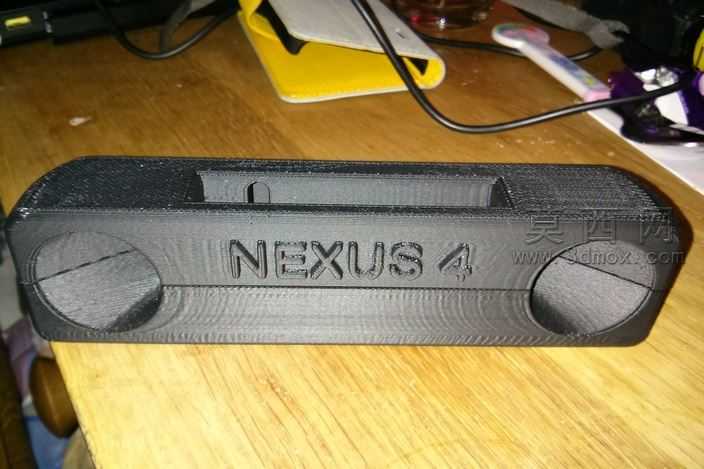

本作品为适配Nexus4手机设计的无源被动放大器结构，采用三维建模软件完成全参数化结构设计，整体造型为适配手机底部轮廓的长条形一体化结构，无需外接电源即可实现手机扬声器的声音放大效果。建模阶段首先对Nexus4手机的底部扬声器位置、机身厚度、侧边弧度进行1:1尺寸匹配，确保手机可以稳定竖向放置在结构顶部的限位槽内，不会出现滑落、偏移的问题。结构内部设计有专属的声波导流通路，在对应手机扬声器背部的位置开设精准定位的导音入口，通过内部经过声学路径计算的弧形反射腔，将扬声器向后扩散的声波进行聚拢、反射，引导至结构前端对称设置的两个出声喇叭口位置，利用物理声波反射原理实现音量的自然放大，同时优化声音的指向性，让声音可以更集中地朝向使用者方向传播。模型外观表面设计有清晰的NEXUS4浮雕标识，两端采用圆形凹陷造型做结构过渡，既提升了整体外观的辨识度，也平衡了结构两端的重量分布，放置在桌面时具备更好的稳定性。材质适配方面，模型可直接用于FDM3D打印制作，建模时预留了合理的打印壁厚，无需额外添加支撑结构即可完成打印，表面纹理适配3D打印的层纹效果，无需后期复杂打磨即可获得不错的外观质感。设计过程中反复调整内部导音腔的弧度、出声口的直径与倾斜角度，在不增加外部供电、不改动手机本身结构的前提下，最大化提升声音放大的效果，同时兼顾手机竖向放置作为桌面支架的使用功能，实现一物两用，整体结构无多余零散部件，一体化成型的设计也让成品具备更好的结构强度，日常使用中不易出现断裂、变形的问题。
