通讯设备用ECM电极结构设计

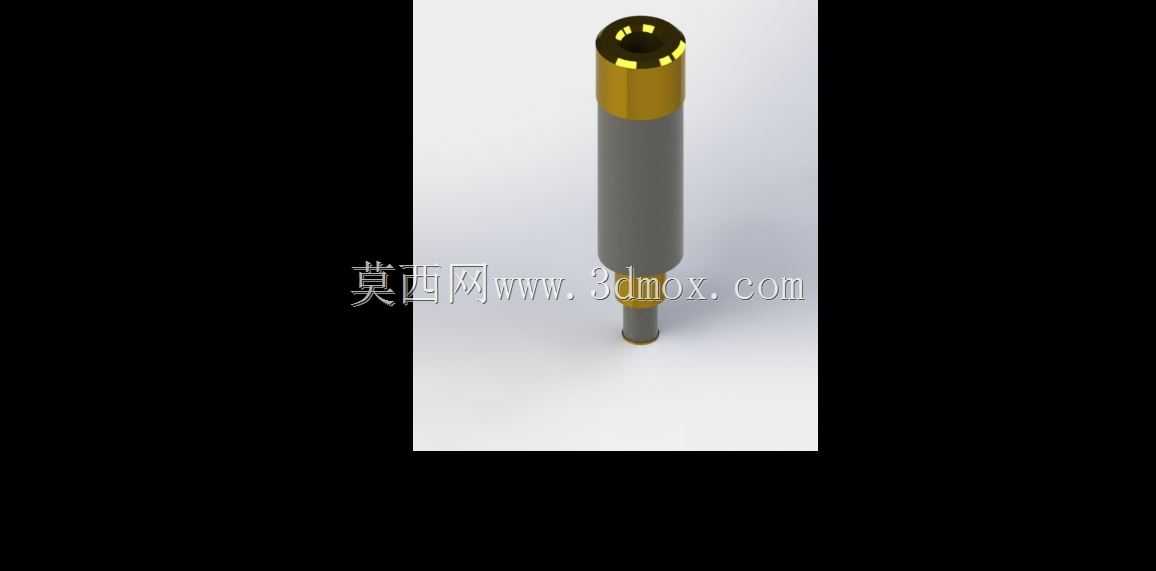

　　在通讯终端的信号拾取与传输链路中，ECM电极作为驻极体传声器的核心导电接触部件，直接决定了声电转换环节的接触可靠性与信号传输稳定性，这类零件常见于手机、对讲机、便携录音设备等内置驻极体麦克风的通讯类产品中，承担着将驻极体膜片的电荷变化信号稳定传导至后端信号处理电路的作用，同时还要兼顾装配过程中的公差适配与长期使用的接触抗疲劳性能。从结构设计层面来看，该电极采用阶梯轴式的分段同轴结构，最上端的空心圆柱段为与驻极体腔体配合的定位端，内孔设计用于避让传声器的声腔通道，避免对声路造成遮挡而影响频响曲线，该段的外径公差需严格控制在h7级，与驻极体外壳的配合间隙控制在0.02-0.04mm之间，既保证装配时可顺利压入，

　　又不会因间隙过大导致电极偏斜造成接触不良。中间段为电极的主体绝缘包覆段，外部包覆的绝缘层采用耐高温的工程塑料材质，设计时将该段直径设置为大于上下连接段，形成轴向定位台阶，装配时该台阶面抵接在麦克风腔体的内部限位筋上，可精准控制电极的轴向插入深度，避免电极过度顶压驻极体膜片造成膜片形变失真，或是插入深度不足导致接触虚接。下端的细轴段为电路焊接端，直径收窄至适配PCB板上的焊盘孔径，该段长度预留出焊锡浸润的空间，同时在靠近绝缘段的位置设计有直径更小的过渡段，用于缓解焊接时的热应力传导，避免高温焊锡的热量顺着电极传导至上端接触区，造成驻极体材料的电荷衰减。从安装边界来看，该电极整体轴向长度适配6s规格通讯终端的麦克风腔体内部空间，

　　径向最大尺寸不超过腔体的内孔直径，装配后电极上端面与驻极体背极板的接触压力控制在0.3-0.5N之间，这个压力区间既可以保证接触电阻稳定在10mΩ以内，又不会对背极板造成长期的压应力形变。设计过程中需要重点考虑不同批次零件的尺寸公差累积，因此在各段的衔接位置都设计有微小的倒角，去除机加工产生的毛刺，避免装配时毛刺脱落掉入声腔造成异响或是短路故障。同时电极的导电部分采用铜基材质表面镀金处理，既保证优良的导电性能，又能抵御长期使用过程中汗液、水汽的侵蚀，避免接触表面氧化造成信号传输噪声增大。在实际量产装配场景中，该电极可通过自动化插件设备完成压装，各段的同轴度公差控制在0.01mm以内，保证插件设备的吸嘴可以稳定抓取，

　　不会出现偏斜卡料的问题。绝缘层与内部导电芯轴的结合力需要满足50N以上的轴向拉脱力要求，避免在装配压装过程中出现绝缘层与芯轴移位的问题。从功能特性上看，该结构的电极可以在-40℃到85℃的工作温度区间内保持稳定的接触性能，适配通讯产品不同使用环境的温度要求，同时抗振动性能满足10-2000Hz随机振动测试要求，在设备跌落、移动使用的场景下不会出现接触瞬断的问题。设计时还特意将上端空心段的端面做了镜面抛光处理，降低与背极板接触时的接触电阻，同时避免粗糙端面刮伤驻极体背极板的金属镀层。下端焊接段的表面做了预镀锡处理，提升波峰焊时的焊锡浸润性，减少虚焊、假焊的不良率。整体结构没有多余的复杂特征，所有特征都围绕装配可靠性、接触稳定性、加工便利性三个核心维度设计，没有冗余的结构设计，既控制了零件的加工成本，又最大化提升了零件的装配良率与长期使用可靠性。
