带撕纸条结构的pH试纸送纸器结构设计

　　在实验室理化检测、现场水质快检、化工制程巡检等场景中，pH试纸的取用与裁切一直是容易被忽略的操作细节——传统散装试纸容易受潮失效，手撕取用的方式不仅容易造成试纸条弯折污染，还会因裁切不齐导致试纸浪费，甚至手上的汗液接触试纸显色端会直接干扰检测结果的判读。这款带撕纸条结构的pH试纸送纸器，正是针对这类实际操作痛点完成的结构设计，核心目标是实现试纸的密封收纳、定量送出与整齐裁切，适配常规宽度的卷装pH试纸使用。

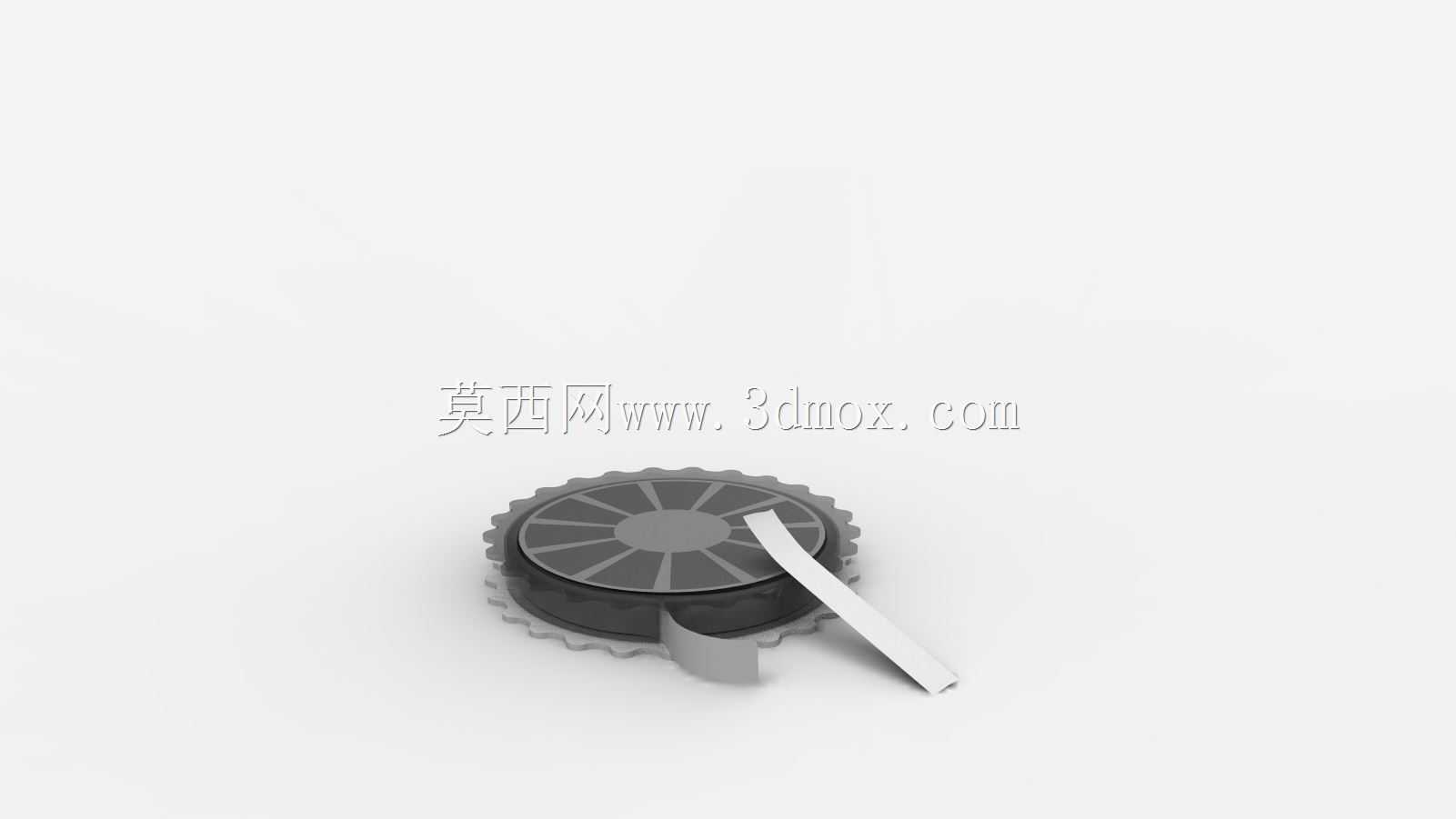

　　从功能实现逻辑来看，整个送纸器采用棘轮式单向送纸结构，主体外壳为上下扣合的薄壁结构，内部预留卷装试纸的容纳腔，腔体内设置定位转轴，卷装试纸套在转轴上可自由转动，转轴处设置轻微阻尼结构，避免试纸在非操作状态下松脱滑出。送纸端外露的棘轮转盘与内部送纸胶辊同轴连接，每次拨动转盘转动一个齿距，胶辊就会带动试纸向外送出固定长度，刚好对应单次检测所需的试纸条长度，无需手动拉扯试纸本体，避免手部接触试纸的显色区域。

　　裁切结构的设计充分考虑了单手操作的需求，在试纸出口位置设置了锯齿形裁切刃，裁切刃采用倾斜布置，当试纸送出到预设长度后，只需将试纸向裁切刃方向轻压并侧拉，即可整齐断开试纸条，断口平整无毛刺，不会出现手撕导致的试纸毛边、弯折问题。出口处还设置了防尘挡片，在非取用状态下挡片依靠自身弹性贴合出口缝隙，阻挡外界水汽、粉尘进入容纳腔，延长内置试纸的保存周期，避免试纸提前受潮变质影响检测精度。

　　从结构设计的细节考量，整个送纸器的外形采用圆润的盘式结构，直径控制在65mm左右，整体厚度22mm，可单手握持操作，也可通过背面的背胶卡扣固定在检测台架、巡检工具箱侧壁上，不占用过多操作空间。内部容纳腔的直径设计为50mm，可兼容市面上绝大多数常规规格的卷装pH试纸，无需定制专用试纸卷，降低使用端的耗材适配成本。棘轮结构的齿形采用渐开线小齿设计，拨动时的反馈手感清晰，不会出现跳齿、倒转的问题，每次送纸的长度误差控制在1mm以内，保证每次送出的试纸长度一致，减少不必要的耗材浪费。

　　在实际应用场景中，这款送纸器可适配多种需要快速取用pH试纸的场合：在中学化学实验教学场景中，学生可单手操作完成试纸取用，避免多人接触试纸造成的交叉污染，也能减少新手操作时的试纸浪费；在工业现场的水质巡检、切削液浓度检测场景中，巡检人员戴着手套也可通过拨动棘轮完成送纸、裁切操作，无需摘下手套接触试纸，提升现场操作的便捷性；在食品加工、环境监测的快检场景中，密封结构可避免试纸在户外高湿、多尘环境下提前失效，保证检测结果的可靠性。

　　结构建模过程中，对各个运动部件的配合间隙做了针对性优化：送纸胶辊与外壳过纸通道的间隙控制在0.3mm，既可以保证试纸被胶辊可靠带动送出，又不会因为间隙过小卡滞试纸；棘轮与止退棘爪的配合深度设置为0.8mm，保证止退可靠的同时，拨动转盘的阻力控制在单指可轻松操作的范围内，不会出现拨不动或者容易倒转的问题；裁切刃的锯齿高度设置为1.2mm，齿距2mm，既可以保证轻松切断试纸，又不会因为刃口过于尖锐造成操作划伤，兼顾裁切效率与使用安全性。外壳的扣合结构采用周向均布的4组卡扣配合，无需螺丝即可完成组装，拆开即可更换内部的试纸卷，重复利用率高，也方便对内部腔体进行定期清洁，避免残留的试纸碎屑、灰尘堆积影响送纸顺畅度。
