经典款积木人仔三维结构设计模型

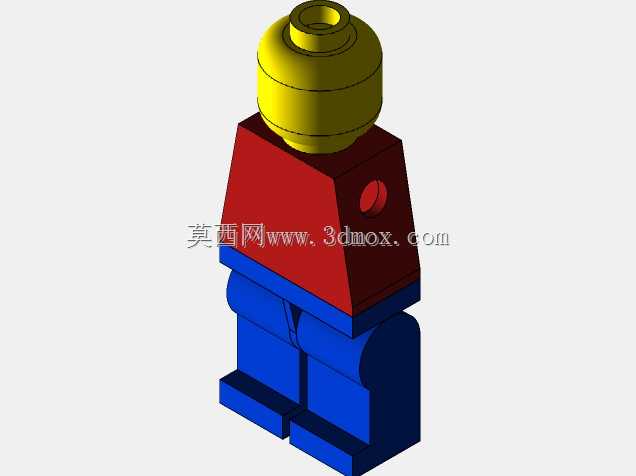

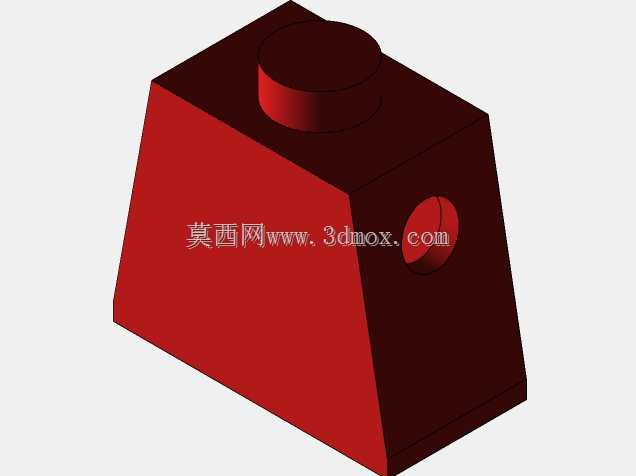

　　这款积木人仔的结构设计，核心围绕拼插玩具的通用互换性要求展开，所有配合尺寸均严格遵循主流拼插积木的公差规范，可与同规格标准积木零件实现无阻碍组合装配。从结构拆分来看，整个人仔分为头部、躯干、下肢三个核心主体部分，头部采用顶部带标准凸柱的圆柱造型，凸柱的外径、高度以及根部圆角参数完全匹配积木拼插接口的通用尺寸，既可以作为独立零件承载头部造型，也能通过顶部凸柱加装帽子、头饰等拓展配件，头部与躯干的连接采用标准凹孔配合，凹孔的深度、内径公差控制在0.02mm范围内，保证插拔力度适中，既不会出现松脱掉落的问题，也不会因过盈量过大导致拆装困难。躯干部分采用上窄下宽的梯台造型，正面预留圆形装饰位，可用于印刷或粘贴面部之外的标识图案，

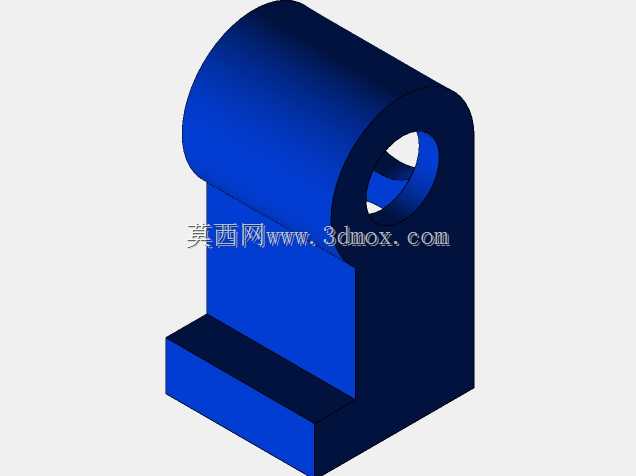

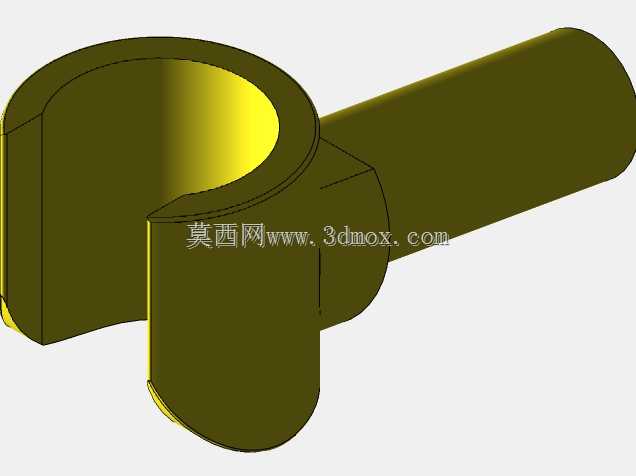

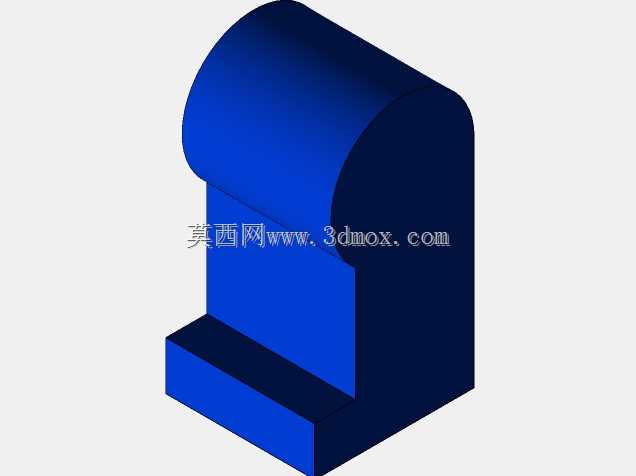

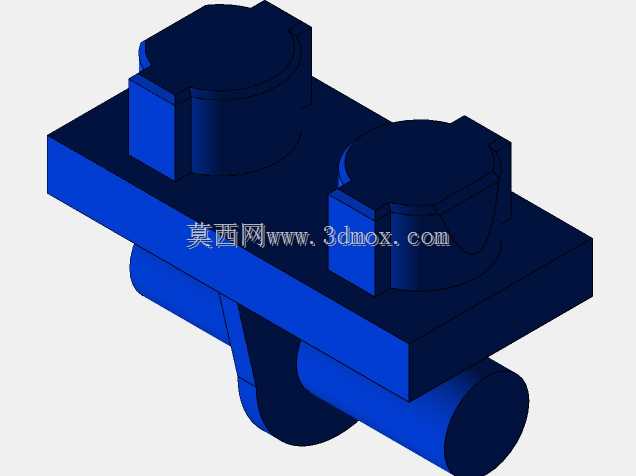

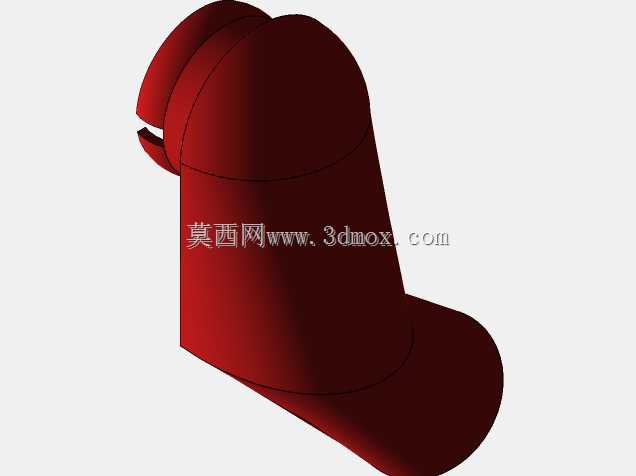

　　躯干两侧的手臂安装位采用嵌入式轴孔设计，轴孔的同轴度公差控制在0.015mm以内，保证手臂安装后可实现360度顺畅转动，不会出现卡滞或晃动量过大的问题，这里需要注意的是，手臂与躯干贴合的端面需要根据实际打印或注塑的收缩率做微量调整，适当减小手臂根部的配合端面尺寸，避免因材料收缩导致手臂与躯干侧面出现干涉，无法完全贴合到位。下肢部分采用左右分体式腿部结构，腿部之间的连接采用与躯干底部匹配的凸台结构，凸台的排布位置、尺寸完全符合标准积木的底部接口规范，既可以让人仔稳定站立在标准积木底板上，也可以通过底部接口加装腿部拓展配件，比如鞋履、坐骑连接件等，腿部的弯折位置做了圆弧过渡处理，避免应力集中导致零件在频繁拆装过程中出现断裂。

　　从实际应用场景来看，这类标准化积木人仔可用于益智拼插玩具的配套零件开发，也可作为文创周边、IP衍生产品的结构载体，通过更换头部造型、躯干印刷图案、下肢配色即可快速衍生出不同角色的人仔产品，大幅降低系列化产品的开发周期与开模成本。在建模过程中，所有配合面均做了拔模斜度处理，拔模角度控制在1.5度，完全适配注塑成型的工艺要求，不需要后续额外做结构修改即可直接用于模具设计，零件的壁厚控制在1.2mm-1.5mm之间，既保证了零件的结构强度，避免日常把玩过程中出现碎裂，也能控制材料用量，降低生产环节的成本。所有棱角位置均做了R0.3mm的圆角处理，符合玩具产品的安全规范，避免尖锐边角划伤使用者。从安装边界来看，

　　整个人仔直立状态下的总高度控制在40mm以内，最大宽度位于下肢位置，不超过22mm，前后最大厚度不超过15mm，整体尺寸完全兼容现有标准积木人仔的收纳、展示配件，不需要单独开发配套的收纳或展示结构。在结构验证阶段，需要重点关注三个配合位置的尺寸精度：一是头部与躯干的连接轴，二是手臂与躯干的连接轴孔，三是下肢与躯干的连接凸台，这三个位置的尺寸公差直接决定了人仔的整体装配手感与结构稳定性，建模时需要根据选用的材料特性预留合理的收缩余量，比如采用ABS材料时收缩率取0.5%，采用PLA3D打印材料时收缩率取0.2%，根据不同的加工工艺调整对应位置的尺寸参数，保证最终成品的配合手感达到最优状态。另外，躯干部分的内部做了均匀的壁厚加强筋设计，加强筋的厚度控制在0.8mm，既不会在零件表面产生缩痕，也能提升躯干部分的抗挤压能力，避免儿童把玩过程中捏扁躯干导致连接结构损坏。
