瓶装生产线进瓶变螺距螺旋输送转轴结构

　　在瓶装饮品、医药制剂、日化灌装这类连续化包装产线上，进瓶段的物料分料与定距输送一直是影响整线节拍的核心环节，这款螺旋输送转轴正是为解决高速进瓶时的瓶体碰撞、间距不均、卡瓶滞料问题设计的核心执行构件。不同于普通等螺距输送螺杆，该转轴采用分段变螺距的螺旋轮廓设计，进料端螺距更大，能顺畅承接上游理瓶机输出的无序排列瓶体，随着螺旋槽的轴向推进，螺距逐步收窄至与后续灌装、旋盖工位的节距完全匹配，让瓶体在输送过程中完成从杂乱堆集到等间距有序排列的过渡，无需额外设置分瓶拨轮就能实现单瓶精准定位，适配每分钟数百瓶的高速产线运行需求。

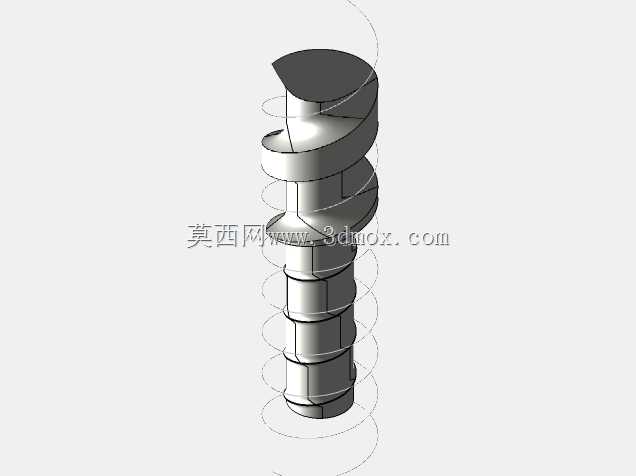

　　从结构设计逻辑来看，这款转轴的螺旋工作段采用了等外径的轮廓设计，螺旋槽的截面轮廓根据常用圆瓶的瓶身弧度做了贴合修形，槽底圆弧与瓶身外径的配合间隙控制在1-2mm，既保证瓶体在槽内不会出现径向晃动偏移，又不会因为间隙过小刮擦瓶身标签或造成瓶体挤压变形。转轴的非螺旋段设置了多级阶梯轴结构，靠近进料端的轴段设计有轴承安装位，用于装配深沟球轴承承担径向载荷，靠近出料端的轴段除了轴承位之外，还加工有键槽与锁紧螺纹段，用于和驱动端的同步带轮或者链轮做周向固定，传递驱动扭矩，轴端的螺纹段可以配合圆螺母锁紧传动件，避免高速运转时传动件出现轴向窜动。

　　安装边界方面，这款转轴的整体轴向长度根据常规12头灌装工位的进瓶段长度做了适配，螺旋工作段的长度覆盖了从进瓶导板到工位星轮入口的全部输送距离，转轴两端的轴承安装位同轴度公差控制在0.02mm以内，保证高速旋转时不会出现偏摆抖动，避免螺旋槽剐蹭两侧的输送护板。安装时转轴的中心高度需要和输送链板的承载面高度匹配，螺旋槽的最低点距离链板表面预留0.5-1mm的间隙，既不会摩擦链板造成额外磨损，又能保证瓶体底部完全落在链板上，不会出现瓶体被螺旋槽抬升导致的倾斜卡滞。

　　实际应用场景中，这类螺旋输送转轴可以适配PET瓶、玻璃瓶、硬质塑料瓶等多种圆柱类容器的输送，通过更换不同槽型轮廓的转轴，就能快速切换不同瓶径产品的生产，不需要对整段进瓶机构做大规模改造，大幅缩短产线换型的调试时间。设计时特意将螺旋工作段的表面做了圆滑过渡处理，所有棱边都做了R0.5以上的圆角，避免尖角划伤瓶身或者刮掉预印的标签，同时螺旋升角经过反复校核，保证瓶体在槽内的轴向推进速度和链板的运行速度完全同步，不会出现瓶体和链板之间的相对滑动，减少瓶身底部的摩擦磨损。

　　从受力角度分析，这款转轴在运行时主要承受瓶体的径向挤压力和驱动端的扭转力矩，因此轴的芯部直径经过强度校核，在额定转速下运行时的扭转挠度控制在允许范围内，不会因为长期受力出现弯曲变形。螺旋段的起始端做了切入导向设计，进料口位置的螺旋头做了圆滑收头处理，能顺畅将导入的瓶体带入螺旋槽内，不会出现瓶口卡入螺旋起始缝隙的问题。出料端的螺旋槽收尾位置和星轮的卡槽位置做了相位匹配设计，当瓶体被输送到螺旋末端时，刚好能顺畅进入星轮的卡槽内，实现无冲击衔接，避免高速运行时瓶体在衔接位置出现倒瓶、挤瓶的问题。

　　在配套安装时，转轴两侧需要搭配可调式的导向护板，护板的弧度和螺旋转轴的外径轮廓匹配，防止瓶体在输送过程中从螺旋槽内脱出，护板的安装位置可以根据瓶径大小做横向调节，适配不同规格的产品生产。转轴的驱动端通常搭配伺服电机或者减速电机驱动，可以根据整线的运行速度实时调整转轴的转速，保证和上下游工位的运行节拍完全同步，即使在产线加减速的过程中，也能保证瓶距的稳定，不会出现堆瓶或者缺瓶的问题。
