窄幅端部驱动微型皮带输送装置

　　这款窄幅微型皮带输送结构，最初是为实验室场景下的小尺寸物料精准转运设计的，适配小空间内的短距离物料流转需求，常见于高校实验室、小型精密装配工位、电子元器件分拣台这类对输送设备占地尺寸有严格限制的场景，可完成小质量工件、实验样件的平稳水平输送，避免人工转运过程中带来的样件磕碰、定位偏移问题。从结构设计逻辑来看，整体采用端部驱动布局，驱动轴集成在设备出料端，将动力单元与端部辊筒做一体化集成设计，最大程度压缩了设备整体长度方向的无效占用空间，对比中部驱动的同规格输送线，端部驱动的结构能减少至少15%的长度方向安装尺寸，更适合嵌入紧凑的实验台架或者小型自动化工作站内部。设备主体框架采用两侧折弯型材作为承载主体，两侧设置1英寸高度的侧挡边，

　　可有效防止输送过程中尺寸偏小的物料从皮带两侧滑落，挡边与皮带边缘预留了均匀的间隙，既不会摩擦皮带边缘造成额外的运行阻力，也能避免小尺寸物料卡入皮带与侧架的缝隙中。输送面采用高摩擦系数的接驳型皮带，表面做哑光防滑处理，对于轻质塑料样件、小型金属零件、纸质实验样本这类常见输送对象，都能提供足够的静摩擦力，避免输送启停过程中物料出现打滑移位，保证输送位置的一致性。设备的支撑结构采用快装式支架设计，支架与主框架通过T型螺栓连接，可根据实际安装需求调整支撑高度，也可直接将主框架通过侧面安装孔固定在现有台架上，适配台式安装、架高安装、侧挂安装等多种安装方式，不需要额外加工定制转接件。从安装边界尺寸来看，输送面有效宽度为152mm，

　　有效输送长度为1000mm，整体框架宽度控制在200mm以内，端部动力单元的突出尺寸控制在120mm以内，安装时只需要预留对应长度的水平安装面，固定好两端或者底部的支撑点即可完成安装，不需要额外做复杂的地基或者台架改造。设备的尾端采用标准惰轮结构，集成了皮带张紧调节机构，通过尾端两侧的调节螺栓即可调整皮带张紧度，同时修正皮带跑偏问题，调节行程预留了20mm的余量，可覆盖皮带长期使用后的拉伸变形量，减少日常维护的调整难度。传动端采用标准传动尾座结构，动力输出轴与驱动辊筒采用键连接，传动扭矩传递稳定，不会出现长期正反转启停后的连接松动问题，适配常规的定速输送、变频调速输送等不同控制需求，可根据实际输送节拍调整运行速度，

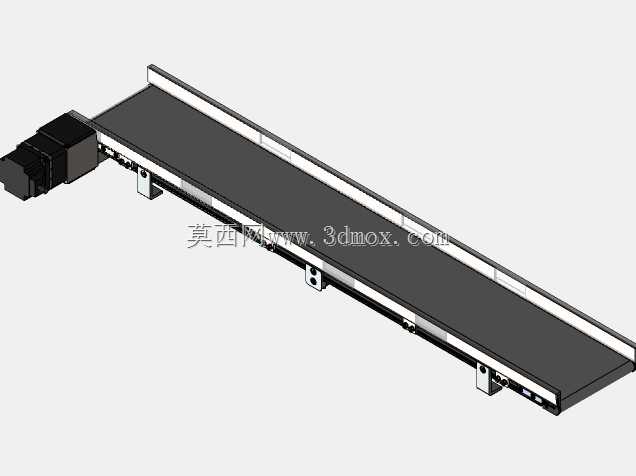

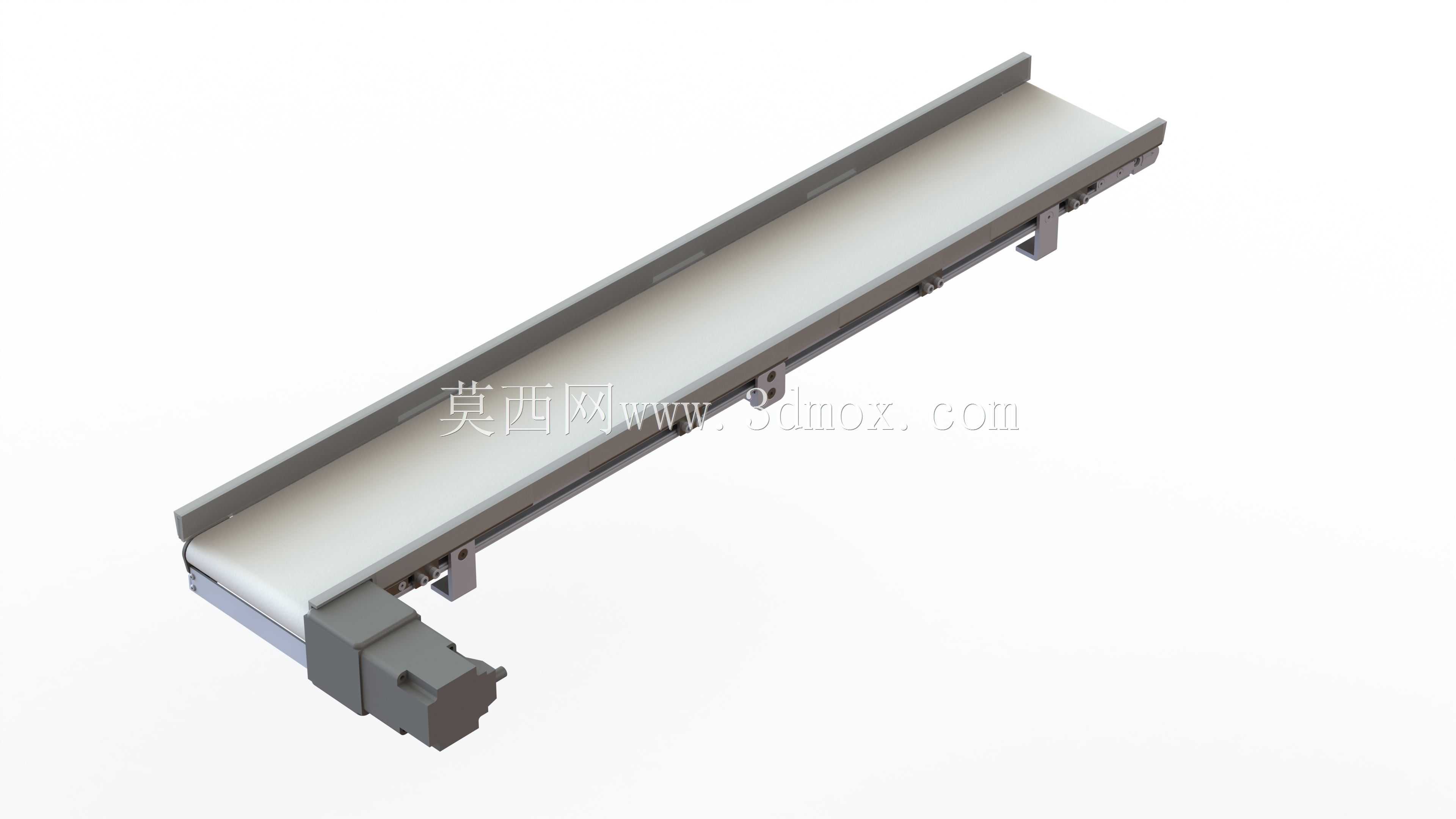

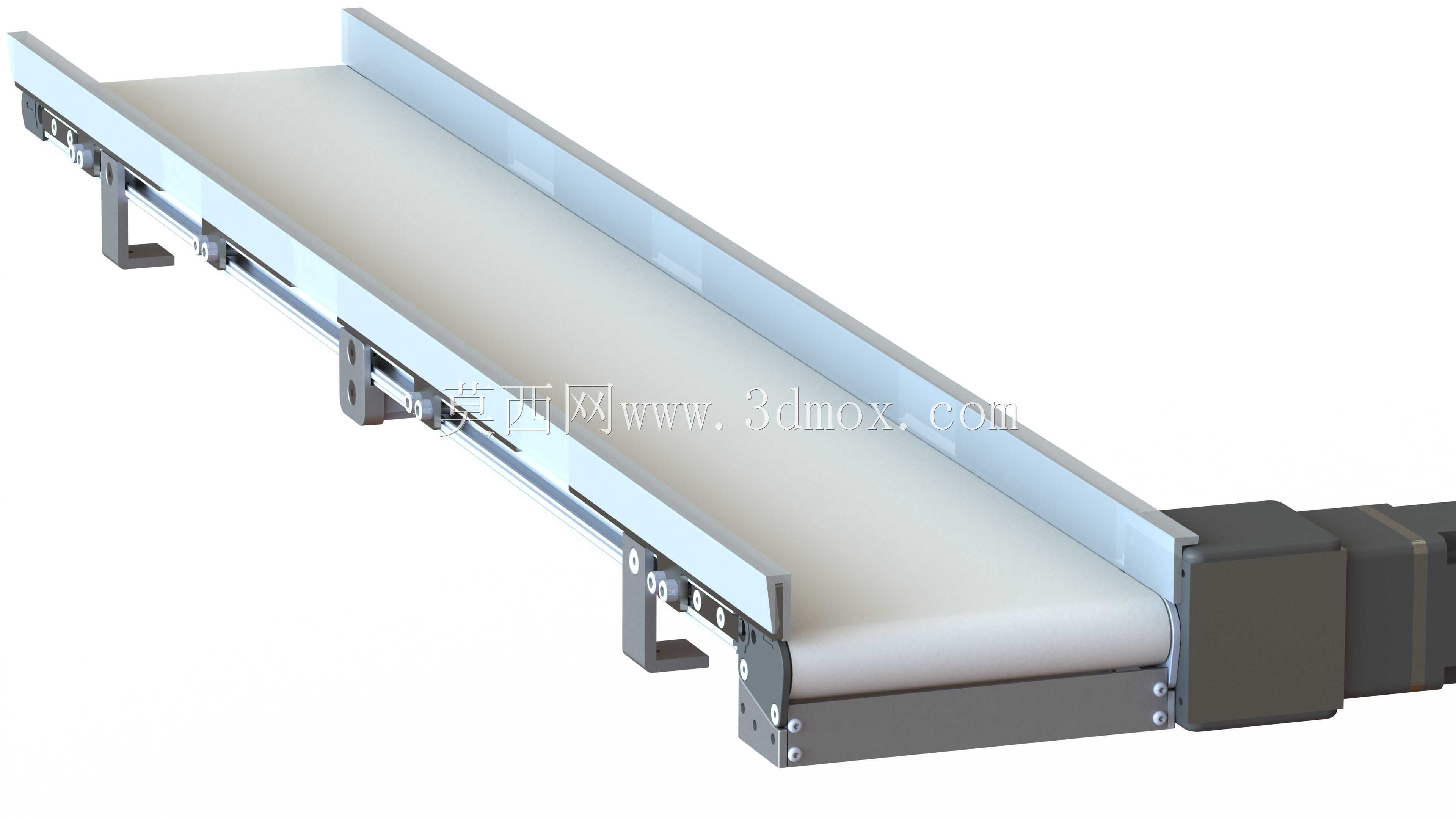

　　最快线速度可适配每分钟30米以内的输送需求，完全覆盖实验室场景、小型装配场景的常规输送节拍要求。设备整体未额定负载控制在5.6千克以内，适合输送小质量的零散物料，不适合重载、冲击载荷较大的输送场景，在选型时可根据实际输送物料的单重、排布密度核算总负载，避免超载运行造成皮带过早磨损或者驱动单元过载。在三维建模过程中，该结构完整还原了所有装配细节，包括侧挡边的安装孔位、支架的连接槽口、张紧机构的调节余量、驱动单元的安装接口，可直接用于同类型输送设备的设计参考，也可直接导入小型自动化工作站的装配模型中做布局验证，检查与周边设备的干涉情况，提前预判安装调试过程中可能出现的空间冲突问题。
