快装式铝管节点空间框架连接结构

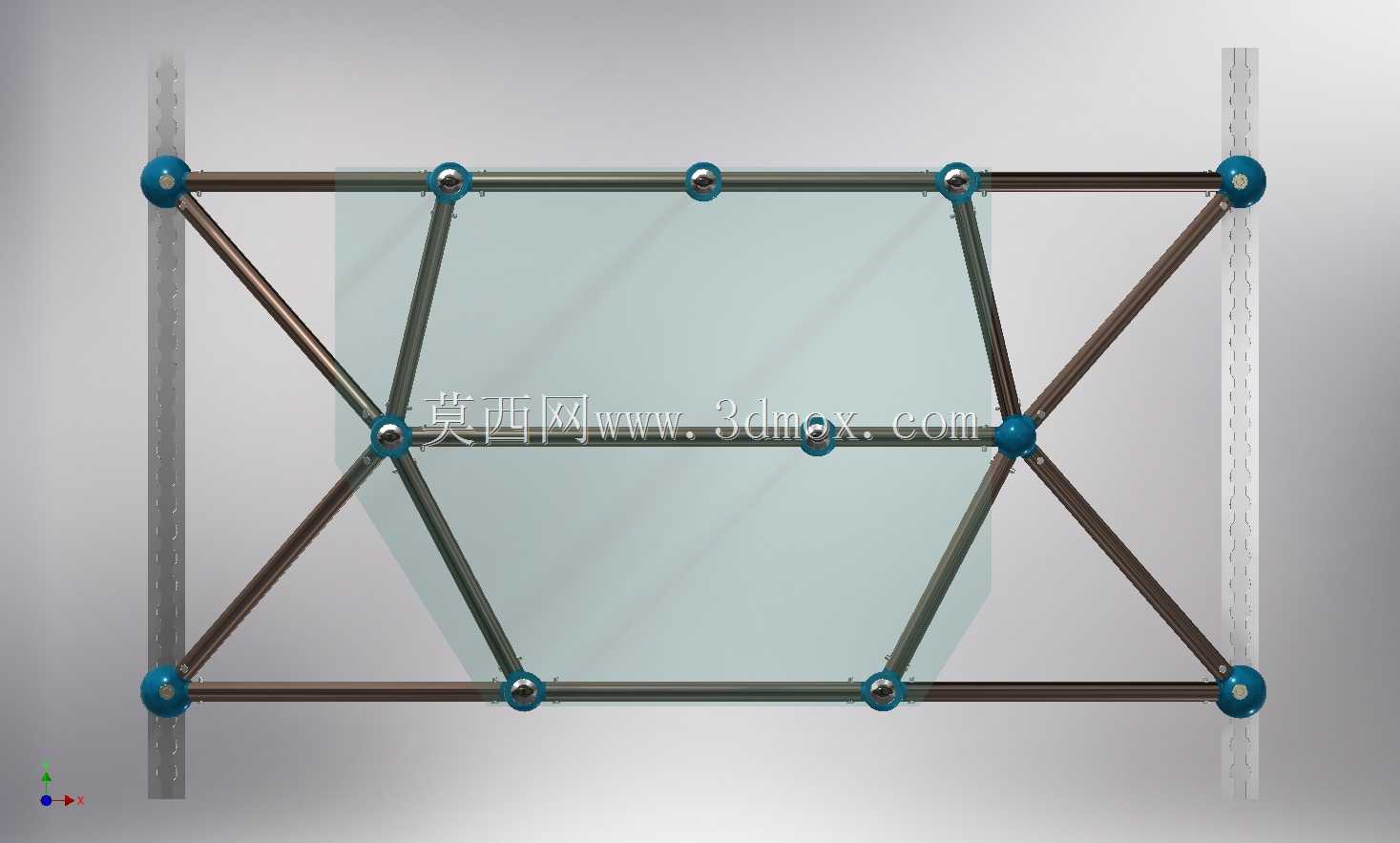

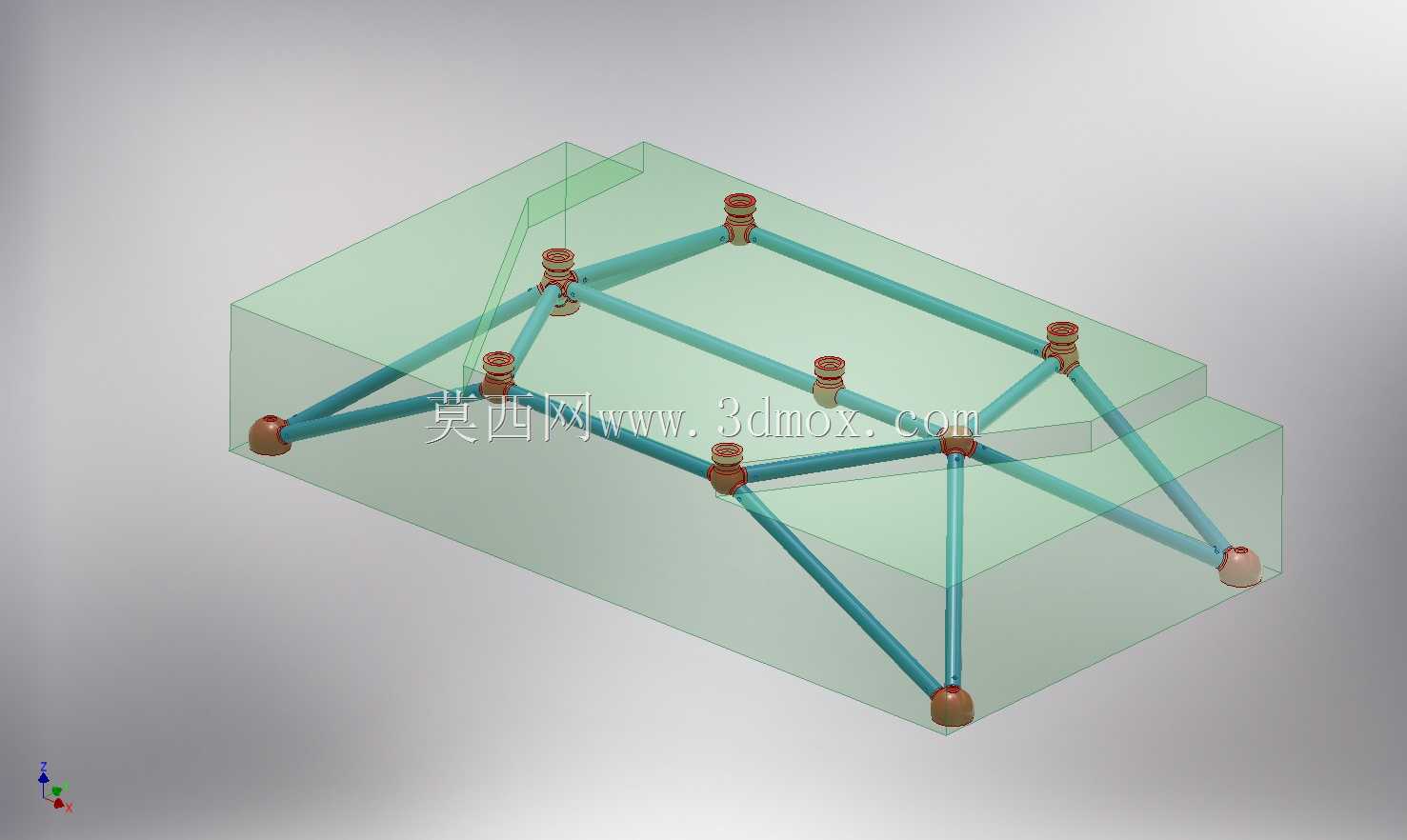

　　这套空间框架连接结构，核心面向临时展装、户外快装作业平台、模块化临时支撑场景设计，解决传统框架现场拼装效率低、拆解后存储占空间大、重复使用连接件易损耗的痛点。整套结构以铝合金圆管作为主框架受力杆件，搭配定制化的节点支座、锁紧组件实现无焊接快速装配，所有连接环节不需要专用工装，现场作业人员借助常规手动工具即可完成整架搭建，拆解后所有杆件、连接件可分类收纳，单组框架拆解后的收纳体积仅为装配完成状态的18%，适配频繁转场的作业需求。

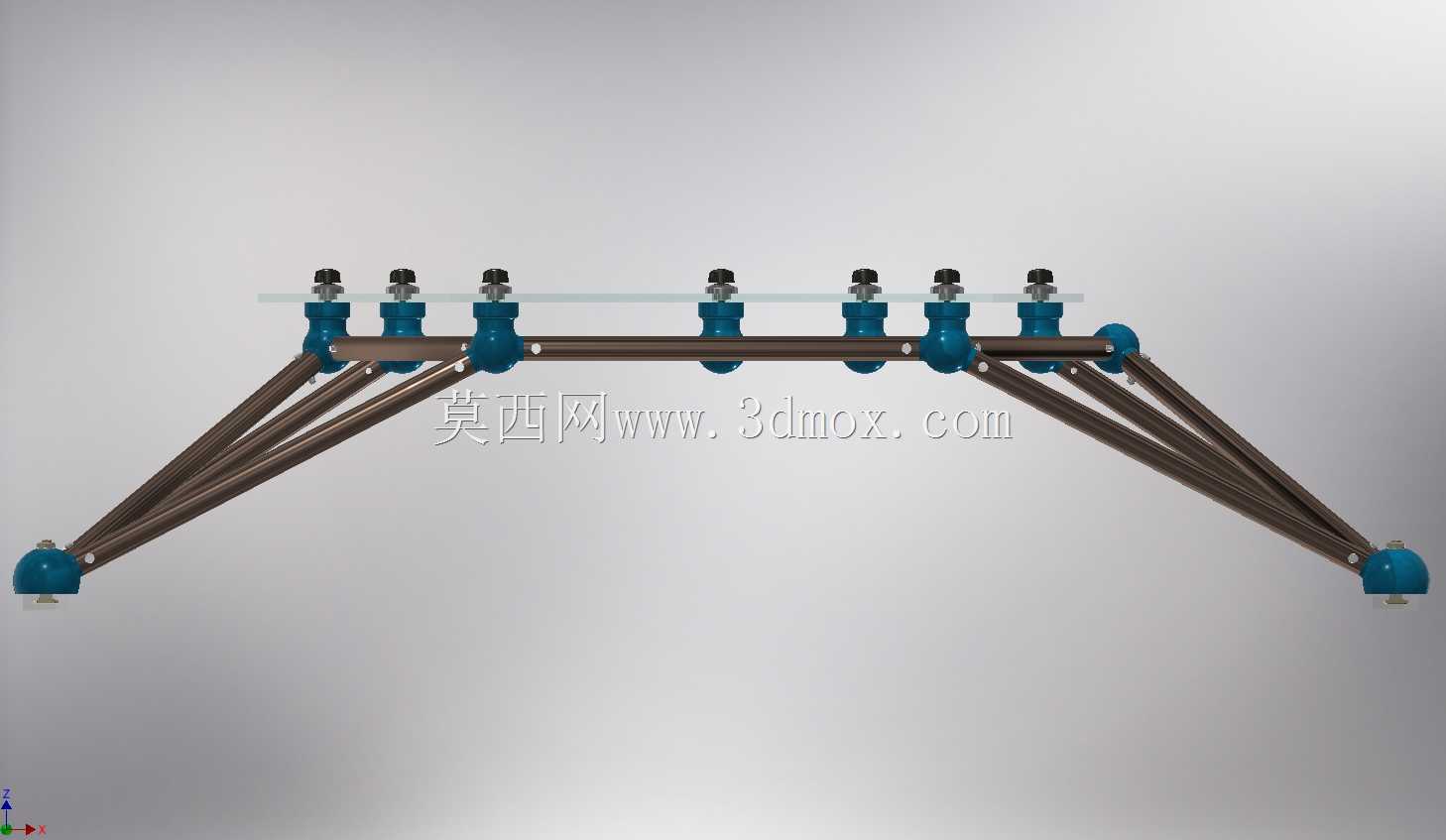

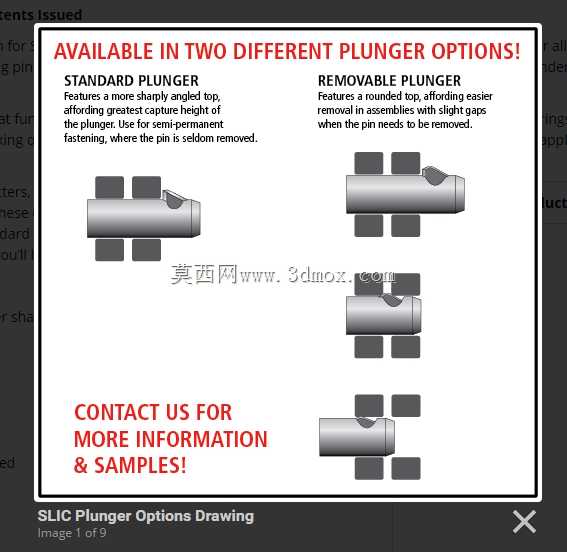

　　从受力设计逻辑来看，主支柱与节点支管的对接采用滑入式定位结构，主支柱端部加工有定位滑槽，节点支管对应位置设置匹配的定位凸台，滑入到位后通过不锈钢SLiC销完成径向锁止，该销件为可拆卸式快拆结构，锁止后可承受沿管轴方向8kN的拉拔载荷，同时可抵消框架受侧向载荷时节点处产生的剪切力，避免传统插接式结构受冲击后出现脱开风险。导轨接头部分直接采用成熟的2点式座椅接头总成，该类接头本身经过长期市场验证，铰接处的转动间隙控制在0.2mm以内，既可以满足框架局部角度微调的需求，又不会因为间隙过大导致整体框架出现晃量，适配台面安装时的平面度调整需求。

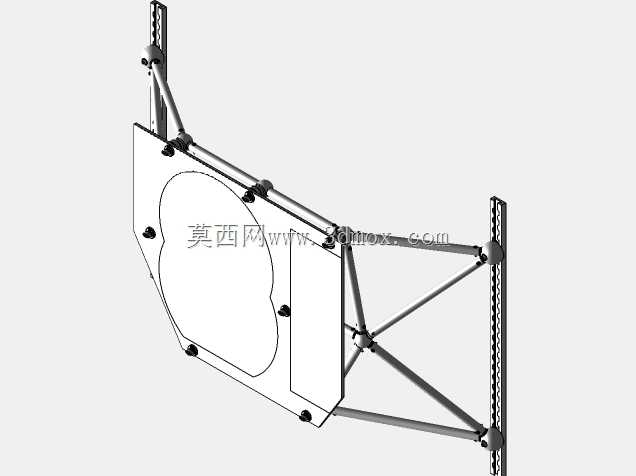

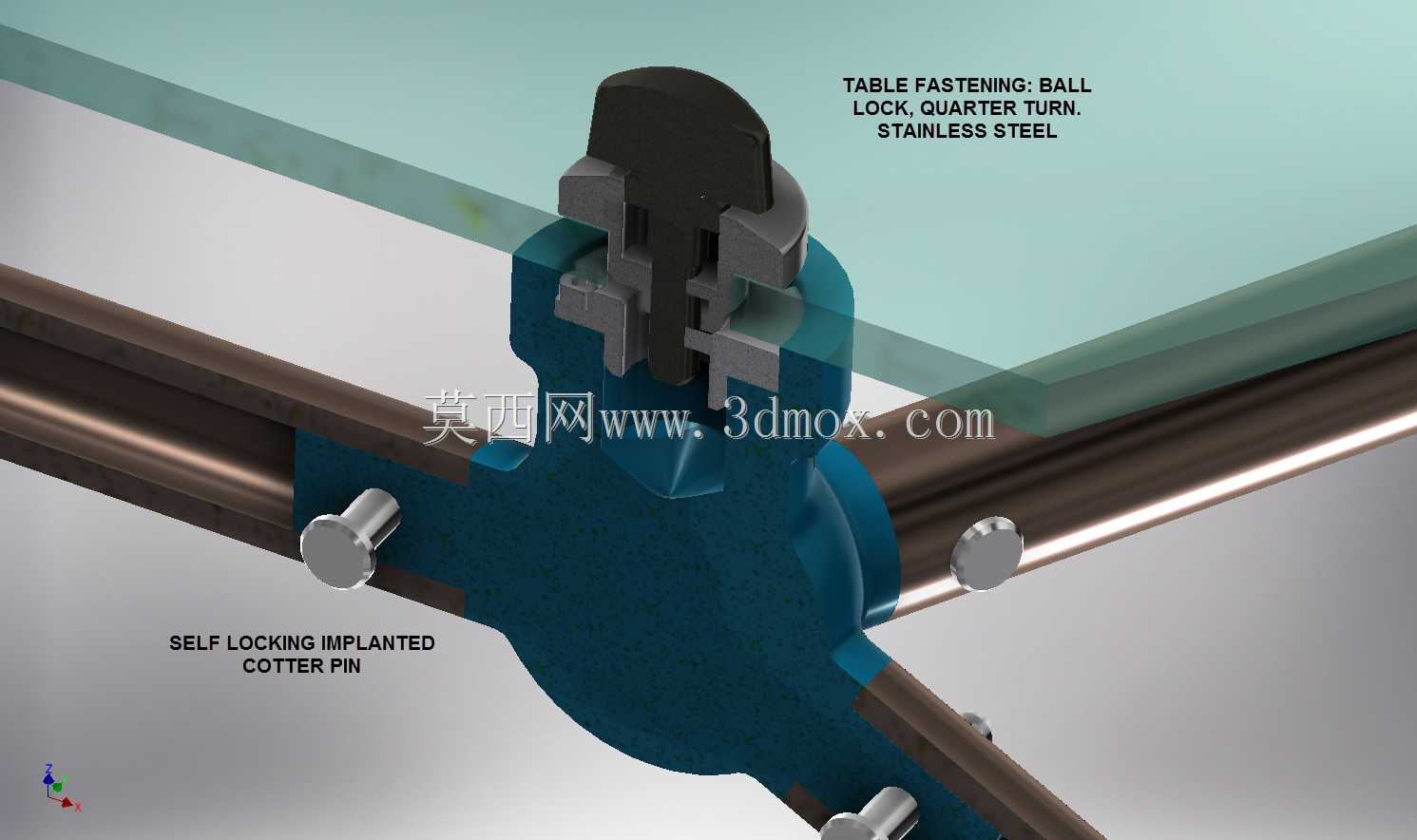

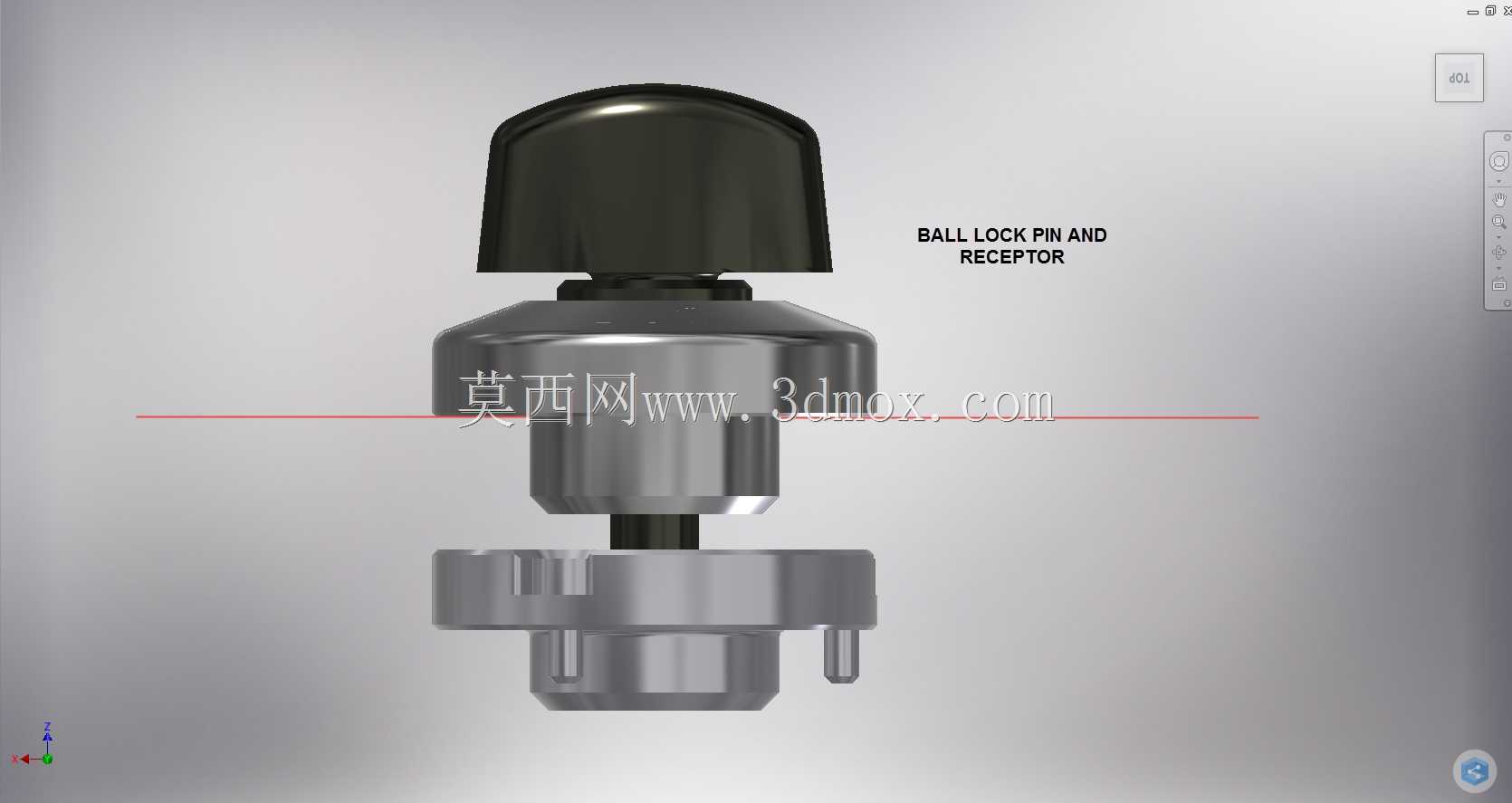

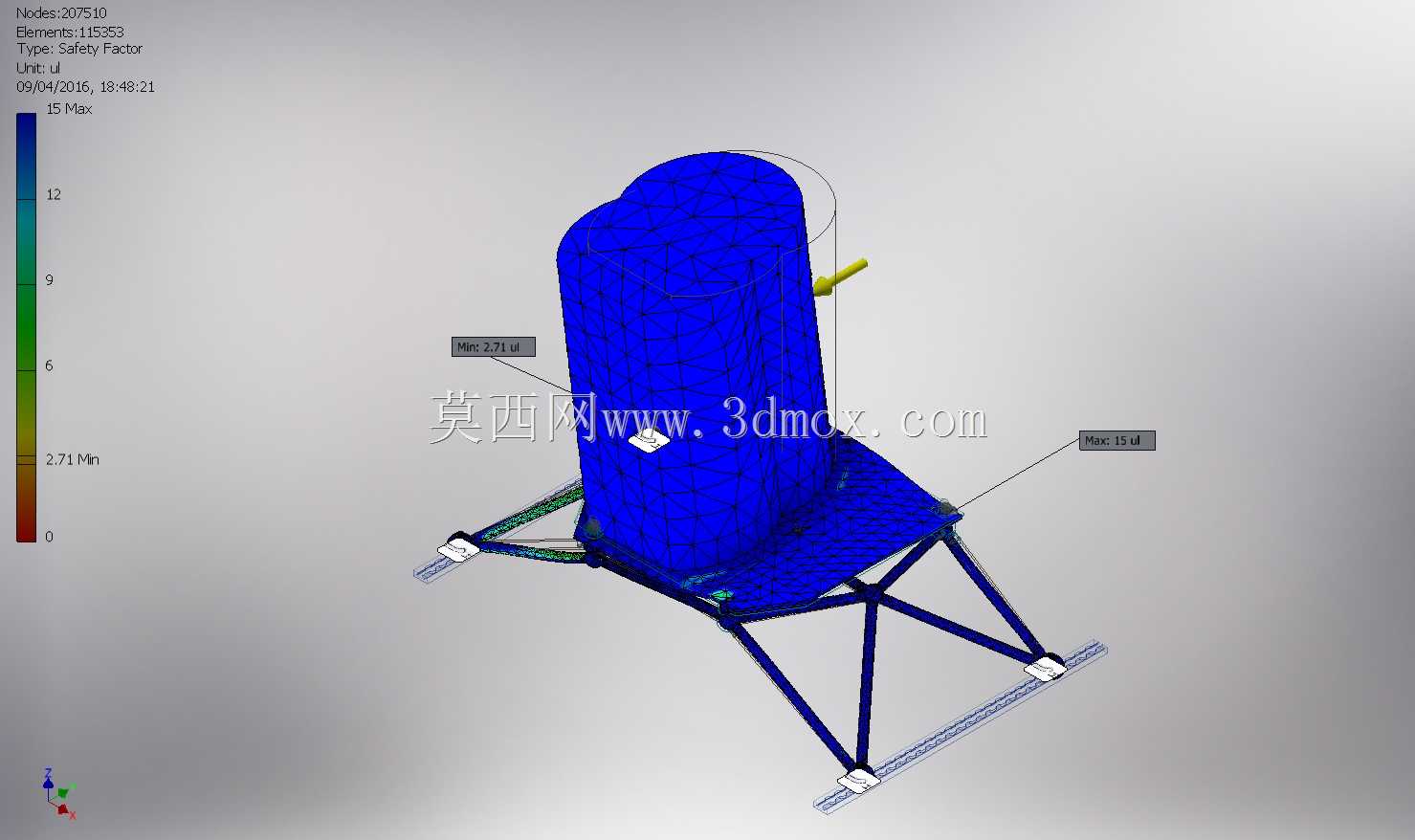

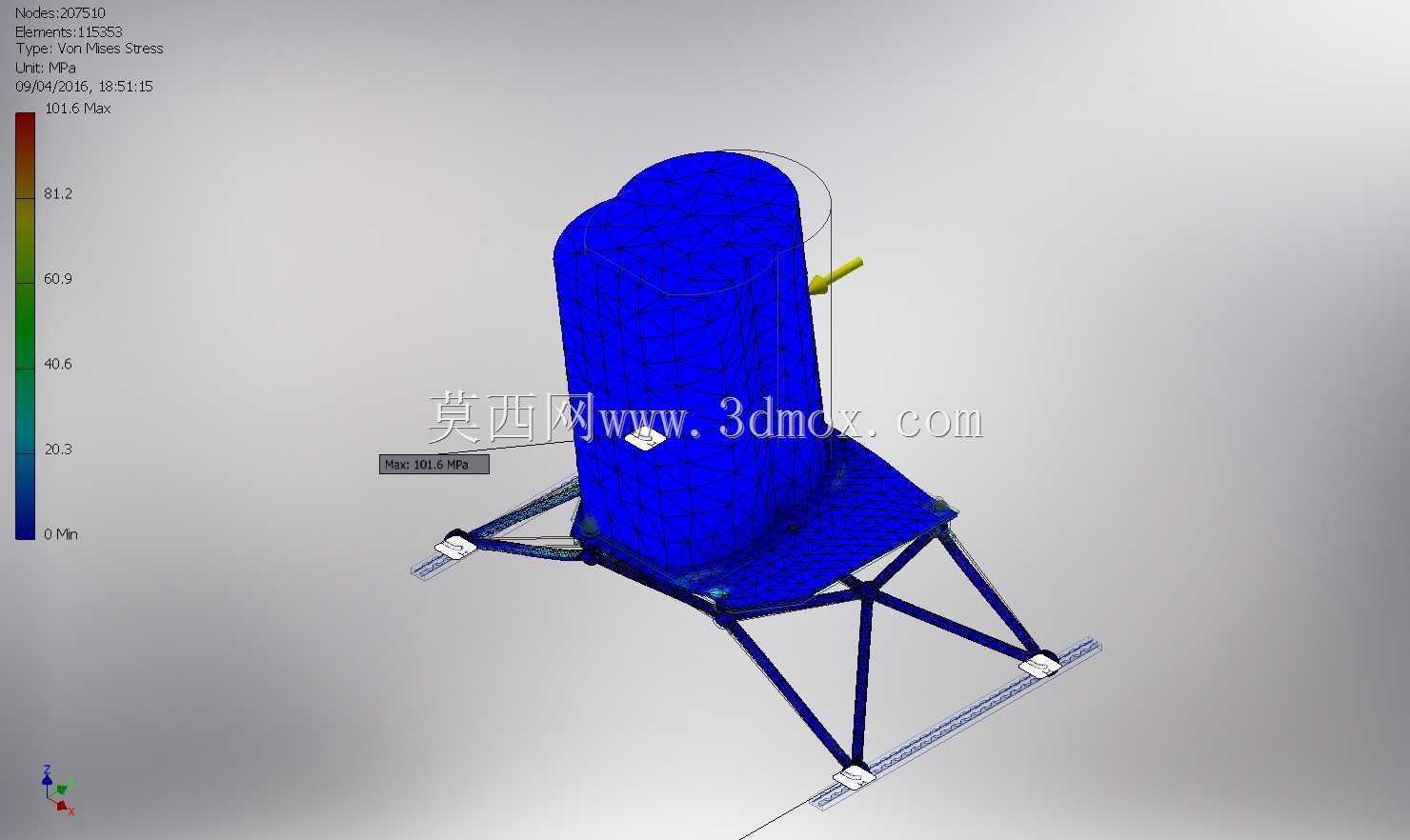

　　台面的紧固附件全部采用商用级球锁装置，整套锁止结构的安全系数达到2.71，远高于临时支撑类结构要求的1.8安全系数阈值，单组球锁可承受12kN的垂直静载荷，锁止到位后会有清晰的触感反馈，作业人员不需要额外做扭矩校验即可确认锁止到位，大幅降低现场装配的操作门槛。整套框架的设计自重控制在4.082kg，单名作业人员即可独立完成整架的搬运与装配，不需要额外配合作业人员。

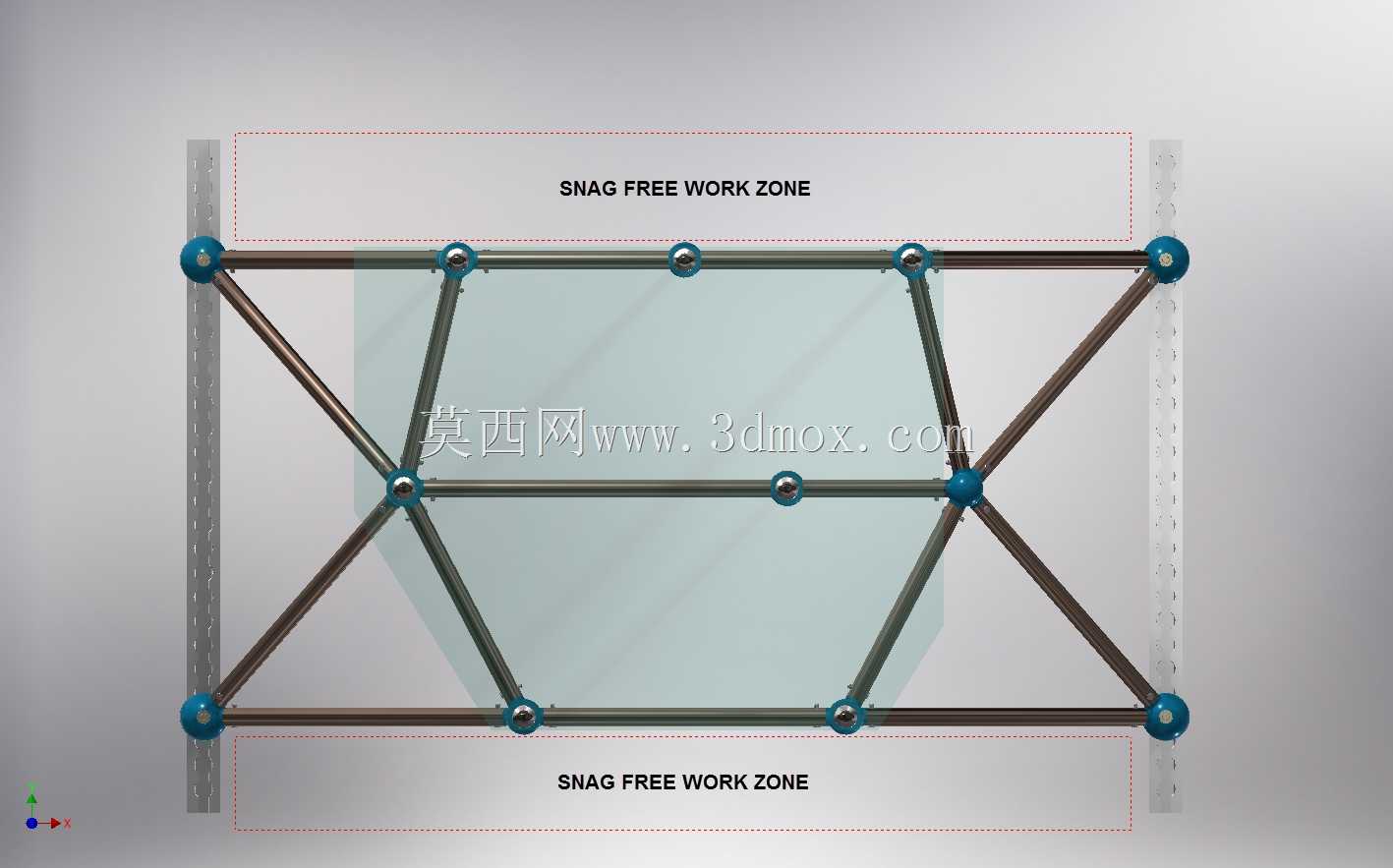

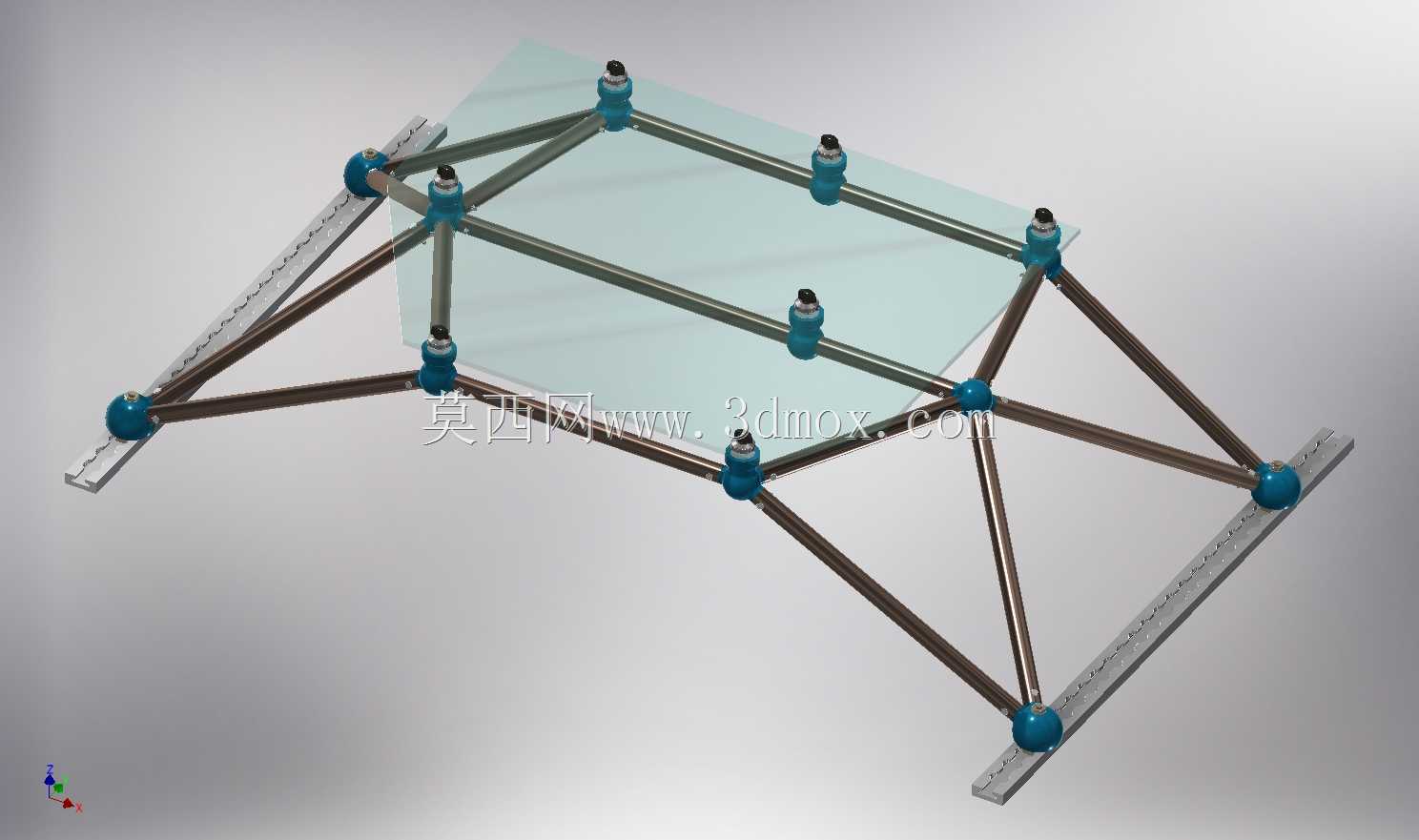

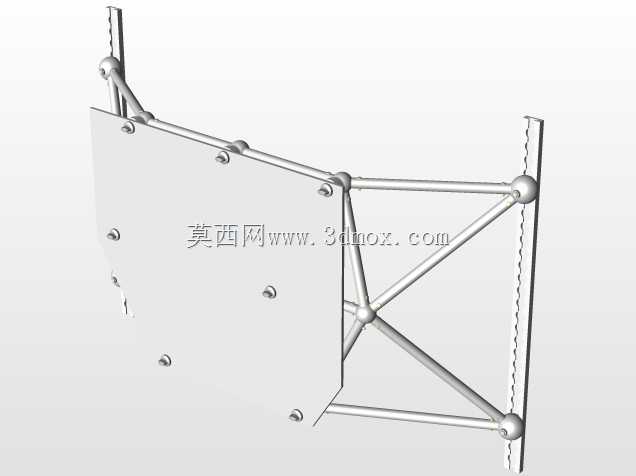

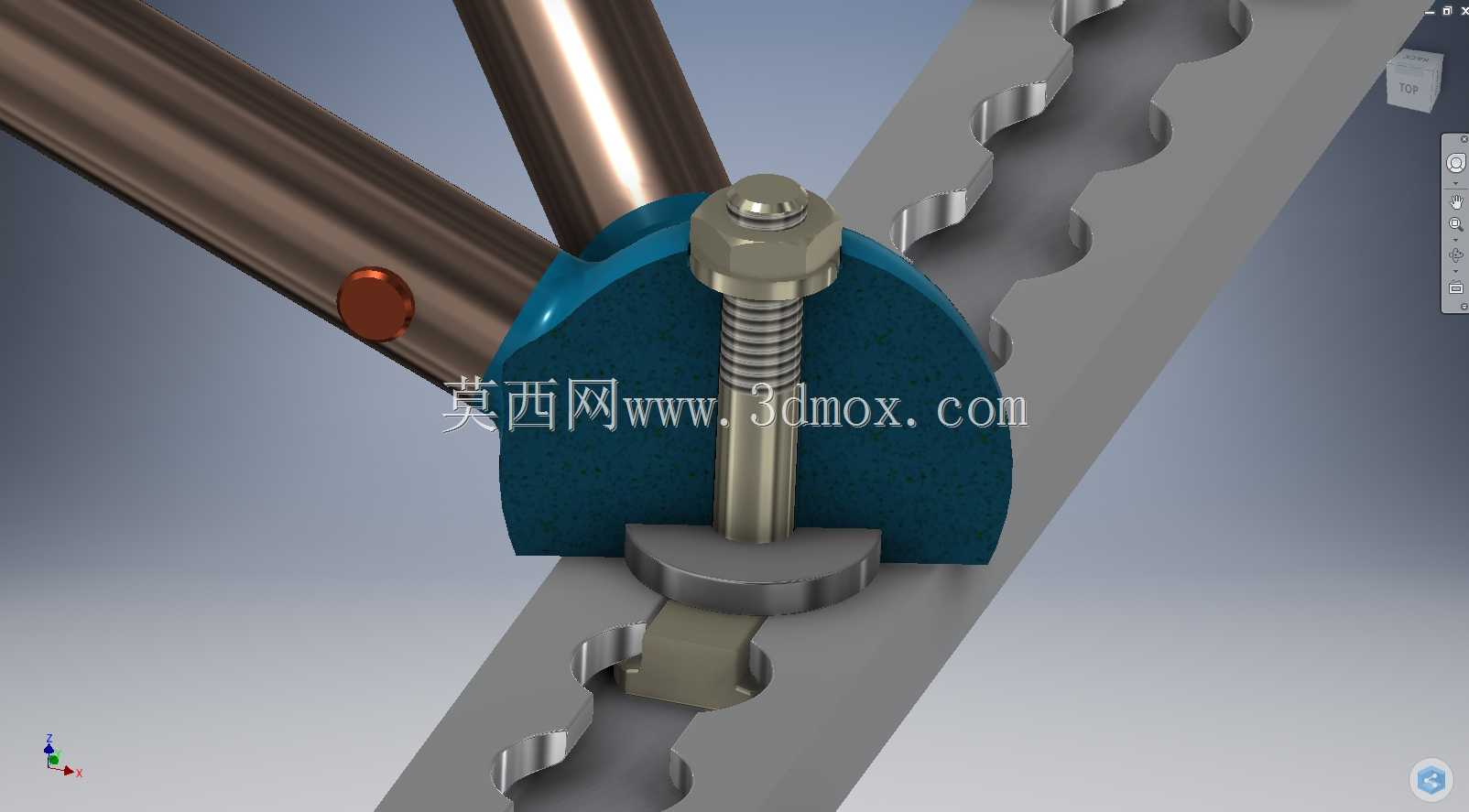

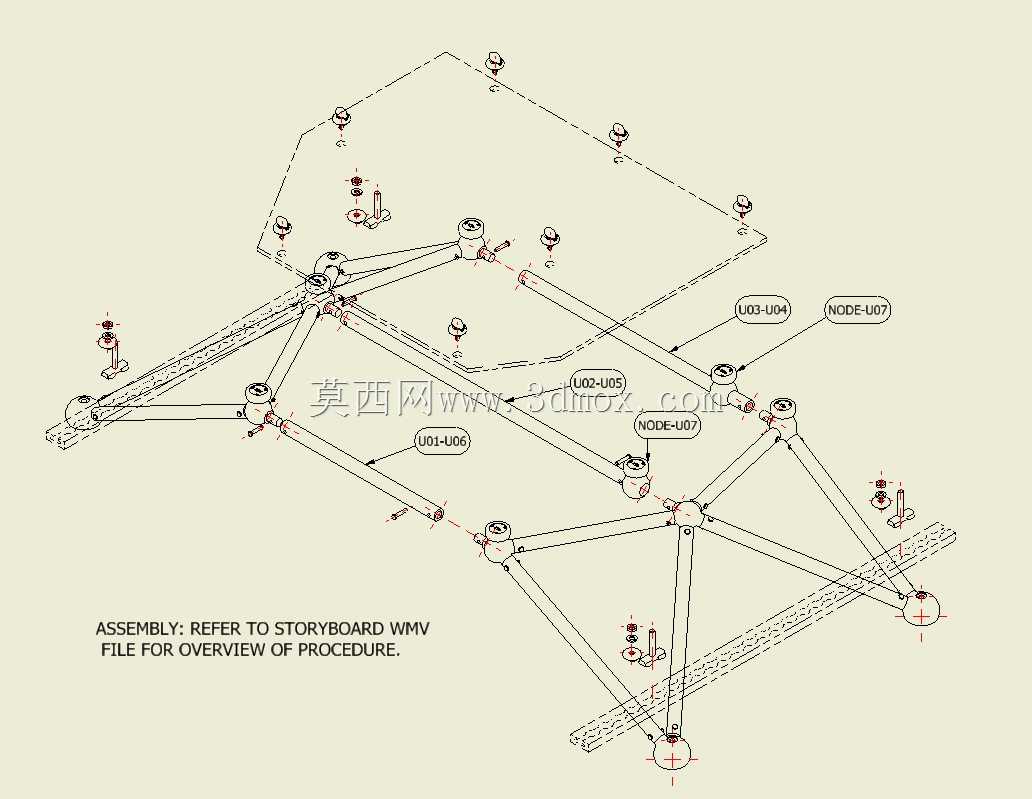

　　结构配置上，整套框架包含2组预组装的主对角线框架单元，出厂时该部分已经完成预装，现场不需要拆分，直接展开即可完成主体框架的定位，剩余3组连接管为散件包装，配套对应的双轨螺栓、自锁开口销、锁四分之一圈部件，所有散件均做了规格防呆设计，不同规格的连接件无法错装，避免现场装配时出现零件混淆的问题。除履带螺柱位置的固定螺母需要借助扳手紧固外，其余所有连接点均为免工具快装结构，整个装配流程不需要复杂的工序培训，首次接触该结构的作业人员也可在15分钟内完成整架搭建。

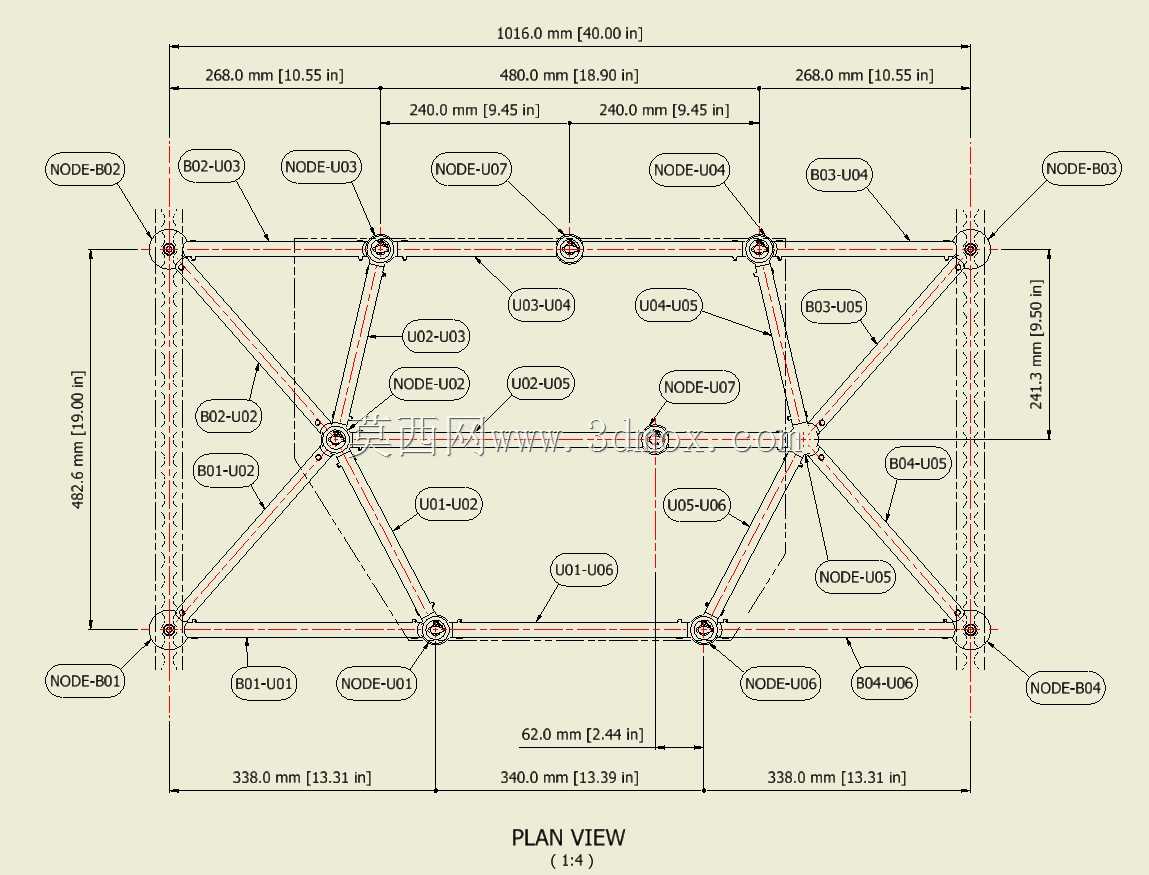

　　安装边界方面，单组框架的节点支座适配直径30-50mm的标准铝合金圆管，支座上的锁紧螺栓调节行程为12mm，可兼容管壁厚度1.5-3mm的圆管，不需要针对不同壁厚的管材定制专用连接件。导轨接头的安装面预留有标准M6安装孔位，孔距为40mm，可直接适配市面上多数通用台面型材、工装板的安装尺寸，不需要额外做转接板加工。球锁装置的锁头伸缩行程为8mm，适配台面框架与主框架之间5-12mm的间隙范围，可抵消管材加工、现场装配产生的累积误差，避免因为零件加工公差导致装配卡滞。

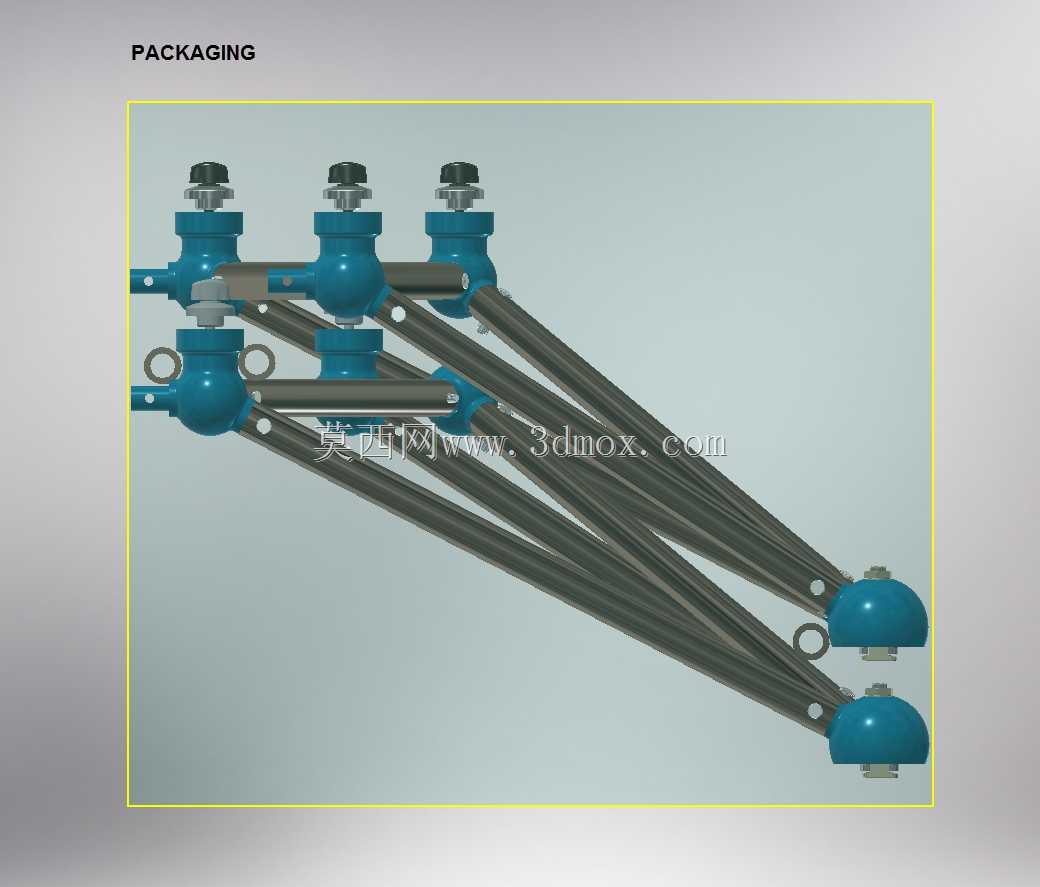

　　从现场使用的角度来看，该结构的所有外露连接件均做了圆角处理，没有尖锐棱角，避免现场装配作业时出现磕碰划伤。所有金属件除不锈钢销件、螺栓外，铝合金部件均做了阳极氧化处理，可适应户外高湿度、轻度腐蚀的使用场景，重复拆装次数可达500次以上不会出现锁止失效、结构变形的问题。拆解时按照装配逆序操作即可，所有零件均可单独分类存放，不会出现焊接框架拆解后无法复原、零件变形报废的问题，适配短期项目结束后转场重复使用的需求，大幅降低模块化支撑结构的重复投入成本。
