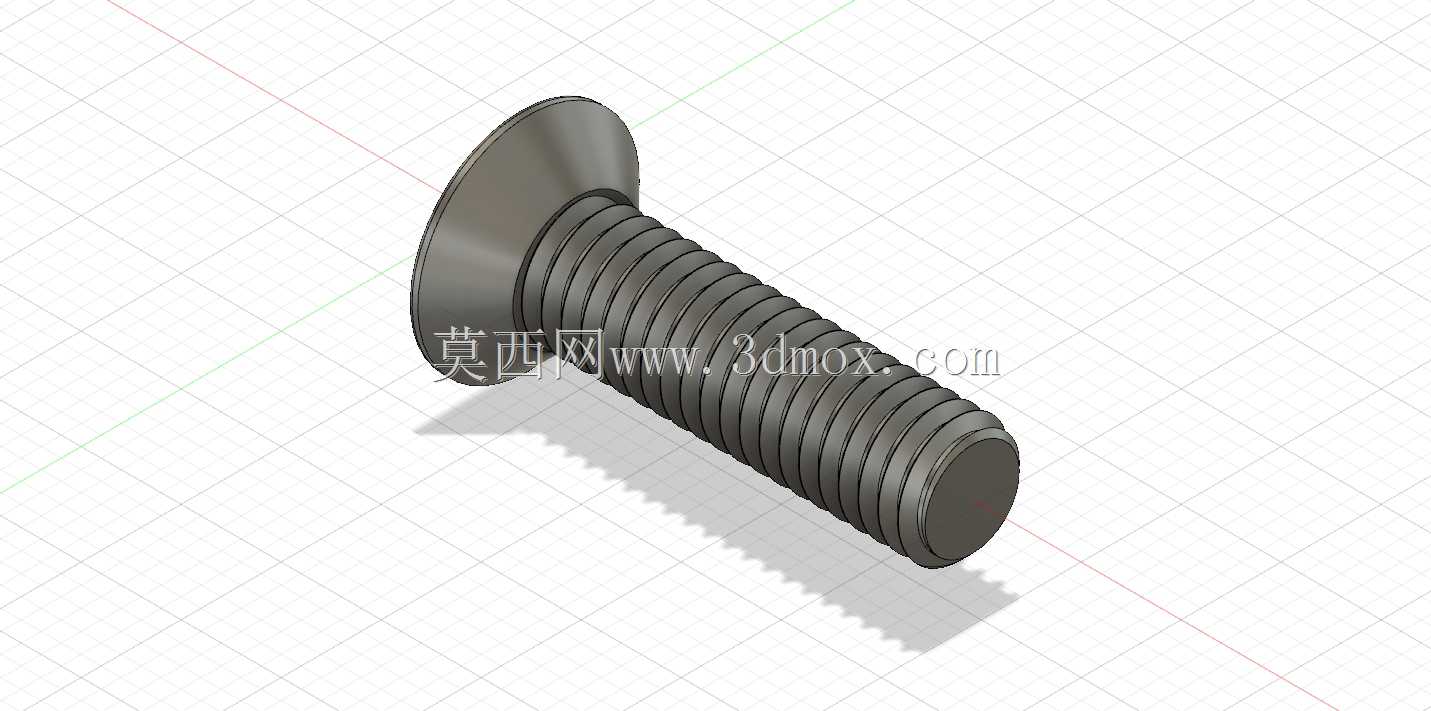

沉头十字槽M3长度10mm紧固螺钉

　　这款沉头螺钉是小型结构装配中最常用的紧固连接件之一，日常做消费电子结构、小型机器人机架、3D打印功能件组装时，M3规格的沉头螺钉几乎是耗材级的存在，很多做桌面级设备开发的工程师，工位零件盒里常备的就是不同长度的M3沉头螺钉，10mm长度属于适配中等叠层厚度连接的常用规格。从实际装配场景来说，沉头结构的核心作用是安装后螺钉头部完全沉入工件的沉孔内，装配完成后连接面不会有凸起的螺钉头，不会干涉后续其他零件的贴合安装，也能避免外露的螺钉头剐蹭线缆、操作人员或者其他运动部件，这一点在做紧凑结构设计的时候优势非常明显，比如小型通讯终端的外壳拼接、机器人舵机支架的层叠固定、薄型钣金件的连接，都需要这种头部可沉平的紧固件，要是用盘头或者圆柱头螺钉，头部凸出来的部分要么需要额外预留避让空间，要么会直接顶到相邻零件，浪费本就紧张的内部装配空间。

　　从设计细节来看，这款螺钉的螺纹部分是标准M3公制粗牙螺纹，螺距0.5mm，螺纹段长度覆盖了整个杆部除头部锥面的区域，拧入对应螺纹孔或者配合螺母锁紧的时候，能保证足够的啮合长度，不会因为啮合牙数不足出现滑牙或者连接强度不够的问题。头部的锥面角度是标准90度，和常规沉孔的锪孔角度完全匹配，安装时只要工件上预先加工好对应直径和深度的沉孔，螺钉拧紧后头部顶面能和工件表面完全齐平，不会出现高低差。做三维建模的时候，这类标准件不需要从头绘制参数，只要按照国标尺寸把头部锥度、螺纹大径小径、杆部长度、头部驱动槽的尺寸对应准确就行，实际装配时可以直接调用到装配体里，用来做干涉检查非常方便——很多新手做结构设计的时候容易忽略沉头螺钉的头部沉孔深度，要么沉孔开浅了螺钉头凸出来，要么沉孔开深了螺钉头陷进去太多压不紧上层工件，调用准确的三维模型就能在设计阶段提前检查出这类问题，避免加工出来的零件装不上。

　　从安装边界来说，这款10mm长度的M3沉头螺钉，适合连接总叠厚在3mm到7mm之间的工件：如果是直接拧入金属件的预制螺纹孔，底层工件的螺纹有效啮合长度建议不小于2.5mm，也就是至少5个完整牙型，才能保证足够的锁紧力，不会因为设备振动出现松脱；如果是穿过光孔配合螺母锁紧，上层工件的光孔直径建议做到3.2mm到3.4mm，给螺钉留出少量的装配公差，避免孔位稍有偏差就穿不过去，沉孔的直径建议做到6mm，深度3mm左右，刚好能容纳螺钉的沉头部分。实际选型的时候要注意，沉头螺钉的锁紧力相比同规格的圆柱头内六角螺钉要稍小，因为头部的受力面是锥面，拧紧的时候受力方向有垂直于安装面的分力，不适合用在需要极大锁紧力矩的重载连接场景，但在小型轻量化结构里，它的齐平安装优势完全盖过了这点不足，比如做小型机器人的悬臂结构、消费电子的内部支架固定、薄亚克力板的拼接，用这款螺钉既能保证连接可靠，又能让装配后的外观整洁无凸起。另外在做布线设计的时候，沉平的螺钉头不会刮伤线材的绝缘层，这在内部走线紧凑的小型设备里非常实用，不用额外给外露的螺钉头加保护套，能减少装配工序和额外的零件成本。

　　很多做结构设计的工程师在出工程图的时候，会直接在明细栏里标注这类标准件的规格，不需要单独出加工图，而准确的三维模型可以直接导出到BOM表中，统计采购数量的时候不会出错。在装配仿真环节，把螺钉模型装配到位后，还能模拟沉头和沉孔的贴合状态，检查有没有因为沉孔位置偏移导致螺钉装歪的情况，尤其是多颗螺钉成组使用的连接面，提前通过三维模型校验孔位一致性，能大幅减少生产阶段的装配问题。
