Arduino项目用4x20字符液晶显示模块

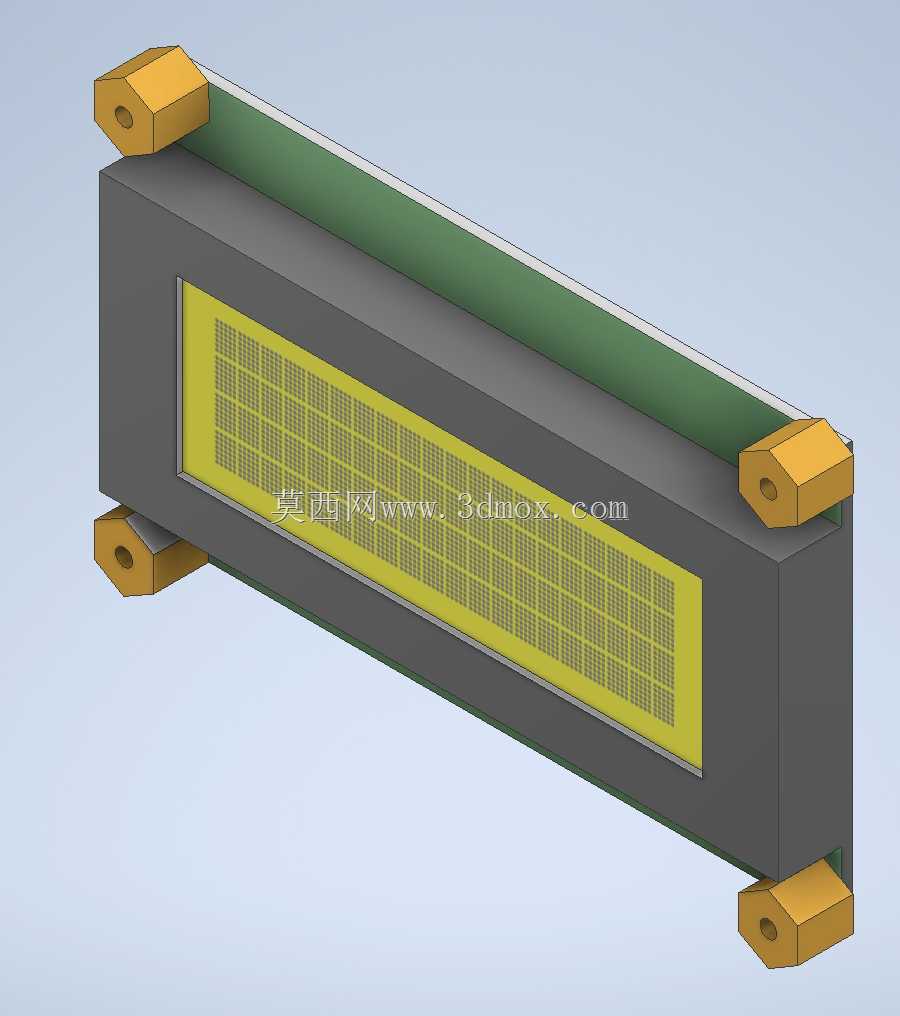

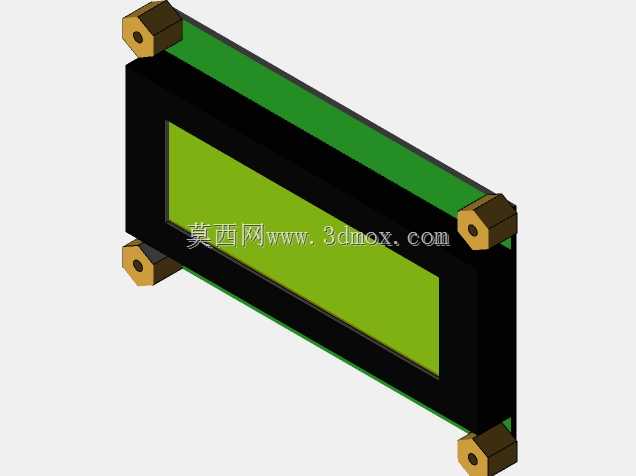

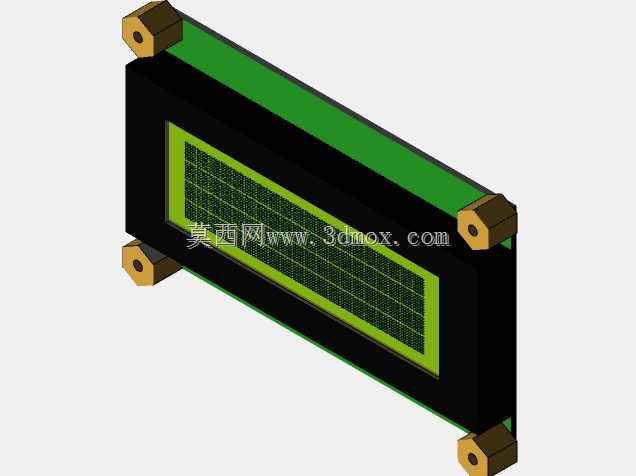

　　做嵌入式开发、开源硬件项目的工程师对这类字符型LCD不会陌生，4行20字符的规格刚好覆盖多数小型控制设备的信息展示需求，不用额外做图形化界面开发，驱动逻辑成熟，不管是做设备状态提示、参数数值回显还是简单的交互菜单都足够用。从结构设计上看，这个模块采用了行业通用的安装布局，四个角的带孔安装凸台做了加厚处理，凸台中心的安装孔适配M2规格的固定螺丝，安装时可以直接通过铜柱固定在PCB板或者设备壳体的安装柱上，凸台和主体壳体之间做了圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，也能减少安装时螺丝锁紧力过大对模块主体造成的挤压损伤。模块的显示区域做了内凹设计，表面的黄绿屏是典型的STN字符屏配置，这种屏的优势是对比度适中，

　　在室内常规光照环境下不用额外开背光也能清晰识别显示内容，背光供电引脚独立引出，低功耗场景下可以直接关闭背光进一步降低整机功耗。模块主体的外壳采用黑色阻燃ABS材质，侧面的PCB板边缘做了绿油阻焊层覆盖，引脚排布兼容市面上主流的LCD1602、2004接口定义，做硬件选型时不用重新绘制封装，直接套用成熟的标准封装库就能完成PCB Layout，能大幅缩短项目的硬件开发周期。实际项目应用中，这类模块常被用在小型工控终端、环境监测节点、开源3D打印机的操作面板、智能小车的状态显示、实验室小型测试仪器的参数展示场景，相比OLED屏，字符型LCD的驱动代码更简单，不需要处理显存映射的复杂逻辑，新手开发者也能快速上手完成显示功能调试。

　　从安装边界来看，模块整体的长宽尺寸适配标准的2004LCD安装孔位，厚度控制在常规嵌入式安装的预留空间范围内，安装时不需要在壳体上开异形孔，按照显示区域的轮廓开矩形视窗，再对应四个安装凸台的位置打固定孔就能完成装配，视窗边缘可以贴装透明的PET防护片，避免日常使用中灰尘、水汽落到显示区域表面影响识别效果，也能防止尖锐物体刮花显示屏表面的偏光片。模块的引脚从背部引出，排布方向和壳体长边平行，接线时可以采用直插排针焊接或者用FPC软排线连接，不管是做板载直插安装还是通过排线延伸到设备面板位置都能适配，设计时特意将引脚区域和安装凸台做了空间避让，锁紧固定螺丝时不会碰到接线引脚，避免出现短路或者引脚脱焊的问题。做结构设计时需要注意，

　　这类LCD模块的屏幕和外壳之间的配合间隙很小，安装时不要过度挤压屏幕边缘，否则容易导致屏幕出现漏液、显示缺划的问题，四个安装螺丝的锁紧扭矩要控制在合理范围，避免铜柱受力过大把安装凸台顶裂。另外模块的工作温度范围覆盖常规工业级场景的需求，在0到50摄氏度的环境下都能稳定显示，不需要额外做加热或者散热结构，对于多数室内使用的电子设备来说完全够用。
