Arduino项目用3x4矩阵按键输入模块

　　这款3x4矩阵按键模块是嵌入式开发、小型电控装置中极为常用的人机交互输入部件，日常在门禁密码输入面板、小型工控设备参数设置端、DIY电子制作项目、简易密码锁装置、 Arduino开源硬件开发场景中都能见到它的身影，核心作用是为没有触控、全尺寸键盘的小型电控系统提供数字与基础功能符号的输入能力，相比独立按键的接线方式，矩阵扫描的电路设计能大幅减少IO口占用，仅用7个引脚就能实现12个按键的信号采集，非常适合引脚资源紧张的单片机类控制板使用。

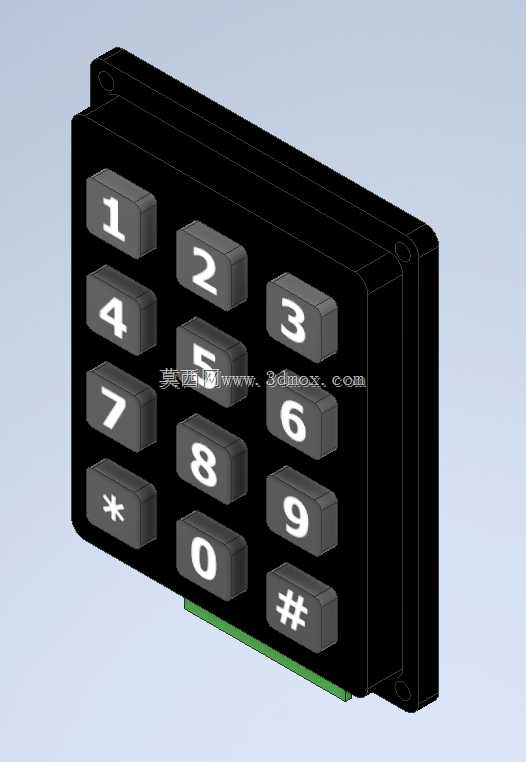

　　从结构设计来看，整个模块采用一体化硬质塑料壳体封装，按键采用下沉式圆角方形键帽，键帽表面做了内凹弧度处理，贴合手指按压的触感，每个键帽表面通过模内注塑或者激光雕刻的方式标注了数字1-9、符号*与#，字符不易磨损，按压行程控制在1.5mm左右，触发压力适中，既不会因为压力过轻易产生误触，也不会因为按压过硬导致长时间操作手指酸痛。壳体四周做了圆角过渡处理，避免安装时剐蹭导线或者操作人员手部，壳体上下两端预留了沉头安装孔位，可以直接通过M2或者M2.5的螺丝固定在设备面板、PCB安装位或者3D打印的项目外壳上，安装孔的孔位间距做了标准化设计，兼容市面上多数开源硬件项目的通用安装尺寸，不需要额外做转接板就能直接装配。

　　模块底部露出的排针区域采用标准2.54mm间距排针设计，可以直接插在面包板上做原型验证，也可以通过杜邦线连接到主控板的对应IO口，内部的按键矩阵采用行列扫描的电路排布，行线与列线分别引出，主控端通过逐行拉低电平、检测列线电平变化的方式就能识别具体按下的按键，电路设计上没有额外加过多的外围元件，用户可以根据自己的项目需求在外部加上拉电阻或者防抖电容，也可以直接通过单片机程序做软件防抖，适配不同的开发需求。模块底部的PCB板伸出壳体一小段，既可以保护内部的按键触点不被外力拉扯损坏，也能在安装时起到定位的作用，避免模块在壳体内发生窜动。

　　在实际选型使用时，需要注意模块的整体安装边界，整个模块的厚度控制在10mm以内，嵌入面板安装时只需要在面板上开出对应尺寸的矩形开孔，将按键面露出面板表面即可，背面的接线区域预留足够的导线弯折空间，不需要额外预留过多的安装余量。按键的触点采用导电橡胶材质，使用寿命可以达到万次以上的按压次数，完全满足小型DIY项目、民用级电控设备的使用需求，不需要频繁更换按键部件。相比薄膜矩阵键盘，这种硬质键帽的模块按压反馈更清晰，适合需要明确输入反馈的场景，比如密码输入、参数数值调整时，操作人员可以通过触感判断按键是否触发，减少输入错误的概率。

　　在做三维结构设计适配时，这个模块的外形尺寸规整，没有异形突出结构，很容易在设备外壳的结构设计中预留对应的安装位，壳体的拔模角度做了1度的处理，不管是做嵌入式安装还是外置式安装，都能和设备面板贴合紧密，不会出现过大的装配缝隙。模块的整体重量很轻，即使是在轻量化的便携式设备上使用，也不会给整体结构带来额外的负重负担，接线端的排针方向平行于PCB板面，接线后导线可以顺着壳体背面排布，不会额外增加模块的整体厚度，非常适合对安装空间有严格限制的紧凑型电子项目。
