1比48比例文丘里管缩比结构模型

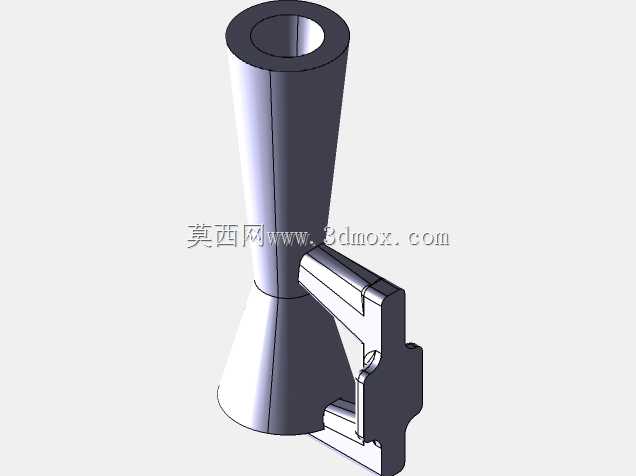

　　本次呈现的是1:48比例的文丘里管缩比结构，建模参照Bristol Bolingbroke对应部件的实际尺寸等比例缩放完成，整体保留了文丘里管经典的收缩段、喉道、扩散段三段式流道结构，同时集成了一体式安装支座，可直接适配对应比例的设备管路装配场景。在实际工业应用中，文丘里管是差压式流量测量的核心元件，广泛应用于航空燃油管路、工业通风系统、给排水管线、化工流体输送等场景，通过流体流经收缩段时流速提升、静压力降低形成的差压值，结合伯努利方程即可换算出管路内的实时流量，相比孔板节流装置，文丘里管的流道过渡更顺滑，压损更小，长期运行的能耗优势明显，对流体中杂质的耐受度也更高，不易发生堵塞问题。从结构设计思路来看，

　　该缩比模型严格遵循真实文丘里管的型线参数，入口段采用平缓的圆弧过渡收缩至喉道位置，喉道段保持等径直段以保证差压测量的流场稳定性，后续扩散段采用固定锥角逐步扩大通径，尽可能将流体动能转化为静压能，降低整体压力损失。模型附带的一体式安装支座采用L型支撑结构，底部设置平整安装面，预留的安装位可适配对应比例的安装基座，支撑筋的位置避开流道主体，不会对管路周边的其他部件安装造成干涉，支座与管体采用一体化建模，还原了真实产品的焊接/铸造成型结构，没有多余的拼接缝隙，结构强度满足缩比模型的展示与装配需求。从安装边界来看，该模型入口端为平直法兰对接结构，出口端为扩散段末端平口，整体轴向长度、径向最大尺寸均严格按照1:48比例缩放，

　　安装时需保证入口前保留至少5倍管径的直管段、出口后保留至少3倍管径的直管段，避免流场扰动影响测量精度，支座底部的安装孔位间距也与真实产品等比例缩小，可直接固定在对应比例的安装台架上。在流体特性适配方面，该结构可适配气体、液体等多种牛顿流体的流量测量场景，缩比模型虽不具备实际测量功能，但完整还原了真实产品的结构特征，可用于航空模型管路系统装配展示、流体力学教学演示、工业设备沙盘搭建等场景，建模过程中对管体内外壁面的圆角过渡、支座与管体的衔接位置都做了精细化处理，没有尖锐棱角，还原了真实铸件的工艺特征，流道内壁的顺滑度也符合实际产品的加工要求，避免出现流道突变造成的局部涡流问题。对于三维建模从业者而言，

　　该模型的型线构建可作为文丘里类流体元件的建模参考，通过旋转凸台即可完成主体流道结构，附加的支座结构可通过拉伸、筋特征快速实现，建模过程中需重点关注收缩段与扩散段的锥角参数，通常收缩段锥角在20度到25度之间，扩散段锥角在7度到15度之间，锥角过大会造成流道脱流、压损升高，锥角过小则会导致整体长度过长，占用过多安装空间，该缩比模型的锥角参数完全参照真实航空用文丘里管的设计值，可直接作为同类产品建模的尺寸参考。在实际设备选型中，文丘里管的尺寸选择需匹配管路通径与流量范围，喉道直径与入口直径的比值（直径比）通常在0.4到0.75之间，直径比越小，差压输出越大，测量灵敏度越高，但压损也会相应提升，需根据实际工况的压损要求与测量精度需求平衡选择，该缩比模型的直径比也严格对应真实产品的参数，可直观展示不同直径比下文丘里管的结构差异。此外，模型的安装支座高度经过合理设计，保证管体中心高与对应比例设备的管路中心高一致，装配时无需额外调整垫片即可完成对接，支座的减重槽设计也还原了真实航空部件的轻量化要求，在保证结构强度的前提下尽可能降低整体重量，符合航空类部件的设计逻辑。
