四路气路集成式机器人末端快换连接装置

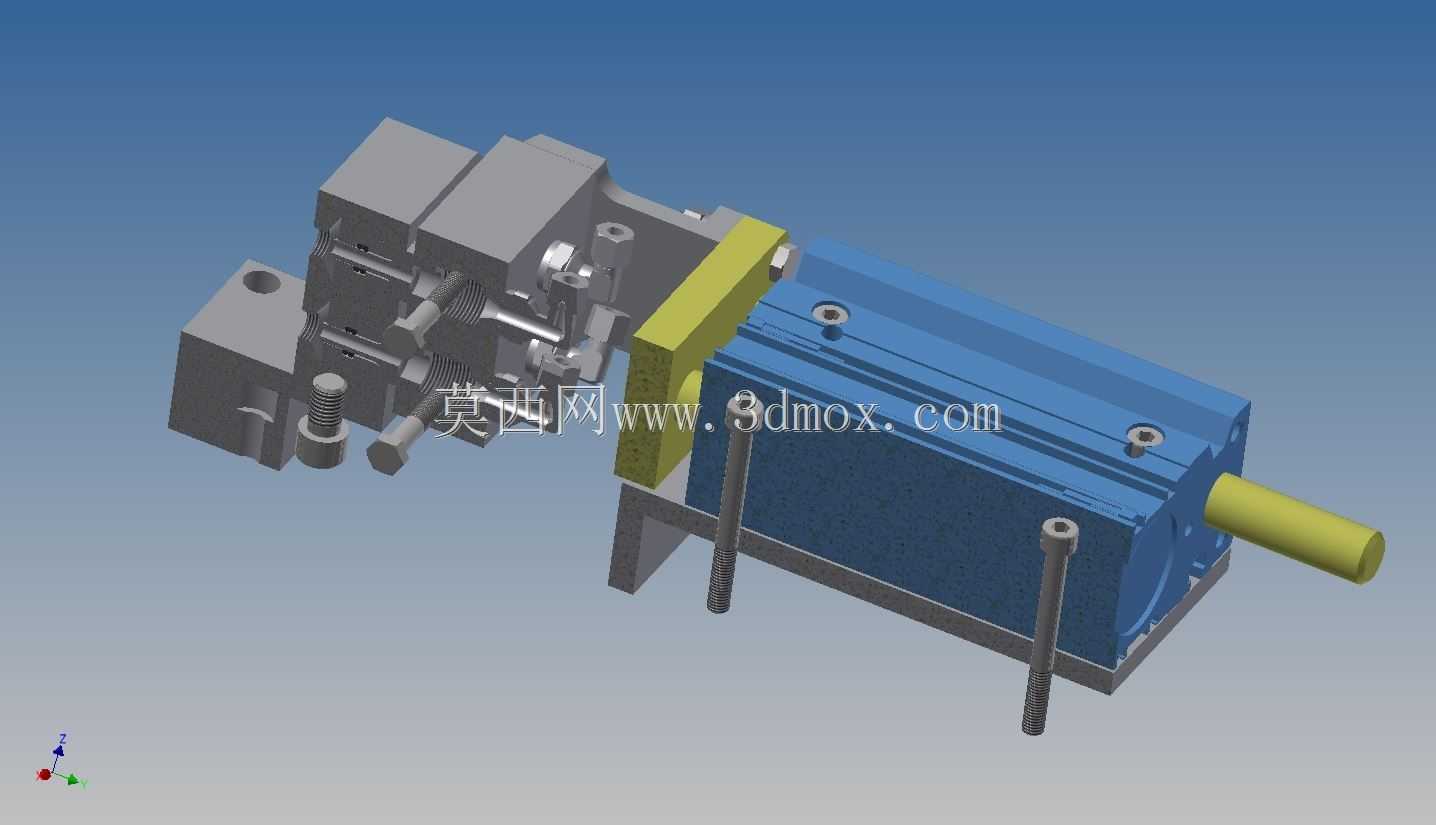

　　在工业机器人末端执行器的快速切换场景里，这类多通路连接结构是解决工装换型效率痛点的核心部件，尤其在多工位混线生产的自动化产线中，单台机器人需要匹配夹爪、吸盘、焊枪等不同末端工具时，依靠该类连接器可实现气路、信号通路的同步对接，无需人工逐路插拔管路，能将单次换型时间压缩到数秒级别，大幅降低产线停线等待时长。从结构设计逻辑来看，该装置采用侧置驱动单元与主体阀块集成的布局，驱动部分采用直线往复式执行结构，通过内置的阀芯位移实现四路气路的通断同步控制，避免多通路对接时出现的气路串压、泄漏问题。主体安装侧设置有定位销孔与螺栓过孔，可直接固定在机器人末端法兰输出端，对接侧的密封端面采用硬质阳极氧化处理，配合嵌入式丁腈橡胶密封圈，

　　在1MPa工作压力下可实现无泄漏对接，满足常规工厂气动系统的压力使用需求。设计过程中优先考虑了安装边界的适配性，整体结构的轴向长度控制在适配主流六轴机器人末端负载允许的范围内，不会因为附加连接装置导致末端负载裕度不足，侧向突出的驱动单元做了切角避让处理，避免机器人在窄空间作业时与周边工装、工件发生碰撞干涉。气路接口采用内螺纹标准接口，可直接匹配工厂常规的气动快插接头，无需额外加工转换接头，降低现场安装的改造成本。对接锁紧结构采用钢珠锁止式设计，驱动单元带动锁止套位移时，可同步推动周向布置的锁止钢珠嵌入对接端的锁止槽，实现机械刚性锁止，即使在气路失压的情况下也不会出现末端工具脱落的安全风险，满足设备安全设计规范。在实际应用中，

　　该类连接器可覆盖电子装配、汽车零部件加工、轻工包装等多个行业的机器人换型需求，四路通路可独立控制，既可以同时给多腔式吸盘提供真空气路，也可以分别给夹爪的开合、吹气清理等不同功能提供独立气路，无需额外增设阀组。结构上的导向销设计采用大倒角导入结构，即使机器人重复定位精度存在±0.1mm的偏差，也能顺利完成对接导入，不会出现卡滞、顶坏密封件的问题。安装时仅需要通过四颗内六角螺栓即可将主体固定在机器人法兰上，对接端可根据不同末端工具的安装尺寸做适配调整，通用化程度较高。密封结构采用了端面密封而非径向密封的形式，可降低对接过程中密封圈的磨损量，延长维护周期，常规工况下密封圈使用寿命可达百万次对接以上，减少日常维护的备件成本。

　　整体结构没有采用复杂的异形零件，所有金属结构件均可通过常规的铣削、钻削加工完成，加工工艺性好，制造成本可控，适合批量配套应用。在气路通断的逻辑设计上，采用了先锁紧再通气、先断气再解锁的动作顺序，可有效避免对接过程中出现气路喷吹、工具坠落的问题，动作逻辑的可靠性通过内置的流道错位设计实现，无需额外增设传感器检测即可保证动作顺序正确，降低电气控制的复杂度。
