喷气式涡轮机进气端带集成翼面结构设计

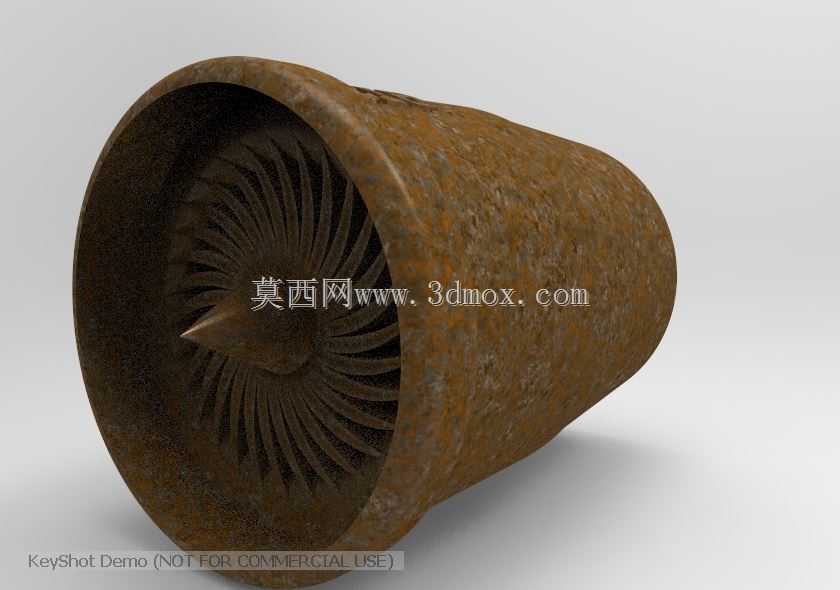

　　该结构对应小型航空动力单元的进气端整合设计，核心应用场景覆盖轻型通航飞行器、小型无人靶机、航改型辅助动力装置的前端进气段，区别于传统大涵道比商用航发的分体式翼面布局，该设计将进气整流、叶片防护、前端翼面安装接口做了一体化整合，减少了前端结构的连接紧固件数量，降低了进气段的气动阻力与装配公差累积。从实际用途来看，该结构承担三个核心功能：一是作为进气道的整流外罩，对来流进行预压缩，梳理进气道入口的流场均匀度，避免大侧风工况下进气道内出现紊流区，影响压气机叶片的工作稳定性；二是集成的翼面安装边可直接连接小型姿态调整翼面，无需额外在机匣上焊接安装支座，减少了机匣外壁的应力集中点；三是前端的整流锥与第一级叶片做了间隙匹配设计，

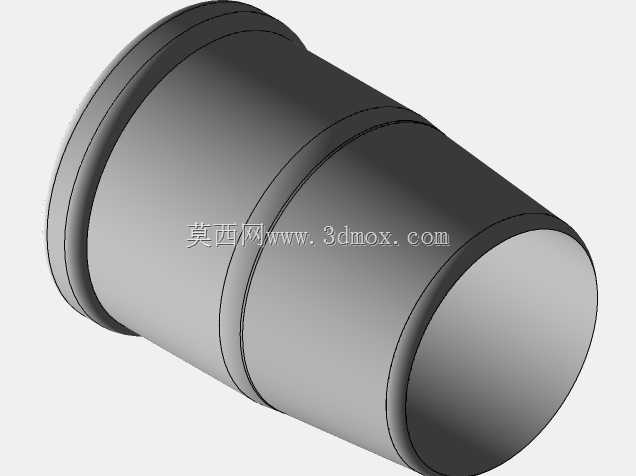

　　可避免吸入的细小砂石直接冲击叶片前缘，降低外物打伤的故障概率。设计思路上优先考虑了进气效率与结构重量的平衡，外罩采用了变厚度薄壁结构，进气唇口位置做了圆弧过渡处理，唇口半径根据常用飞行速度下的附面层分离阈值做了匹配，避免低速大迎角工况下进气道内侧出现气流分离；内部第一级叶片采用了等弦长掠形设计，叶片前缘后掠角度经过流场仿真优化，可降低叶片前缘的激波阻力，同时叶片与机匣内壁的间隙控制在毫米级，兼顾热胀冷缩的间隙余量与漏气损失控制。外形尺寸方面，该结构的进气端最大外径适配0.8米级的动力单元安装舱，整体轴向长度占整个动力单元总长的27%，安装边界上，后端采用带定位止口的法兰连接结构，止口公差采用H7/h6的过渡配合，

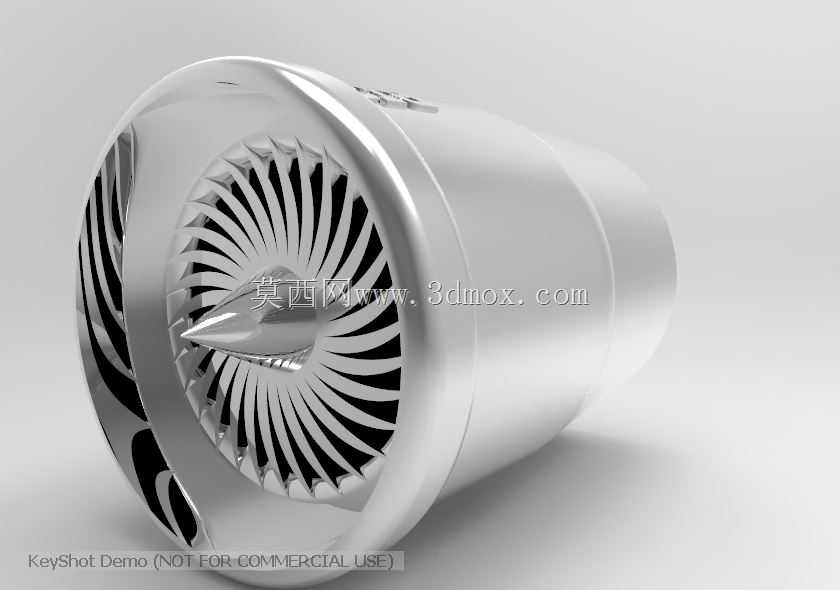

　　法兰周向均布12个M8的安装螺栓孔，可直接与压气机段机匣对接，无需额外的转接段；外罩侧壁预留了2个传感器安装孔，可直接安装进气总压、总温传感器，安装孔的位置避开了翼面的安装区域，避免传感器走线与翼面操纵机构出现干涉；集成的翼面安装座采用双耳片结构，耳片间距与通用小型通航飞行器的操纵摇臂尺寸匹配，安装孔轴线与动力单元轴线垂直，安装后翼面的偏转角度范围可覆盖±15度的姿态调整需求，满足飞行器起降阶段的姿态控制力矩要求。结构细节上，整流锥采用了流线型纺锤体设计，锥面的母线曲率从前端点向后逐渐平滑过渡，与第一级叶片的轮毂段做了平滑衔接，避免锥面与轮毂衔接位置出现台阶造成的流道突变；叶片的叶根采用了燕尾型榫头结构，

　　与轮毂上的榫槽做了过盈配合设计，可承受高转速下的离心载荷，同时榫头位置预留了冷却气流通道，可引入压气机后段的少量气流对叶根进行降温，避免长时间高工况下叶根位置出现热疲劳裂纹。外罩的内壁做了阳极氧化处理，降低内壁的表面粗糙度，减少气流沿壁面流动的摩擦阻力，同时氧化层可提升内壁的抗冲刷能力，延长外罩的使用寿命。在实际装配场景中，该结构可作为独立模块单独拆装，维护时无需拆解整个动力单元，仅需拆下前端法兰的连接螺栓即可将整个进气段拆下，检查叶片前缘的损伤情况或者清理进气道内的杂物，大幅降低外场维护的工作量。针对高海拔使用场景，该结构的进气唇口做了防冰加热腔设计，腔道可引入发动机的高温引气，在结冰气象条件下对唇口位置进行加热，避免唇口结冰造成的进气道截面减小、进气流量不足的问题，加热腔的气流出口设置在叶片前缘的前方，加热后的气流可顺带对叶片前缘进行加温，进一步提升防冰效果。
