球形多接口金属连接管件结构设计

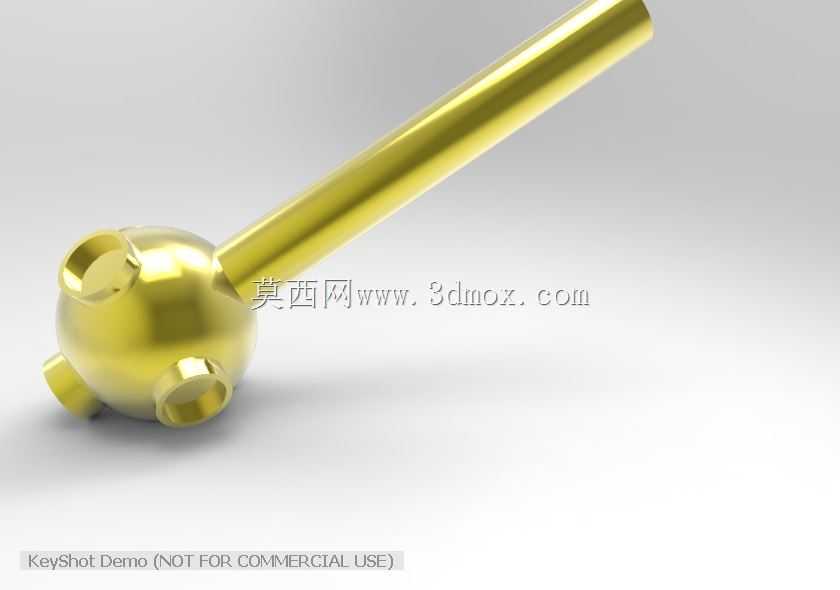

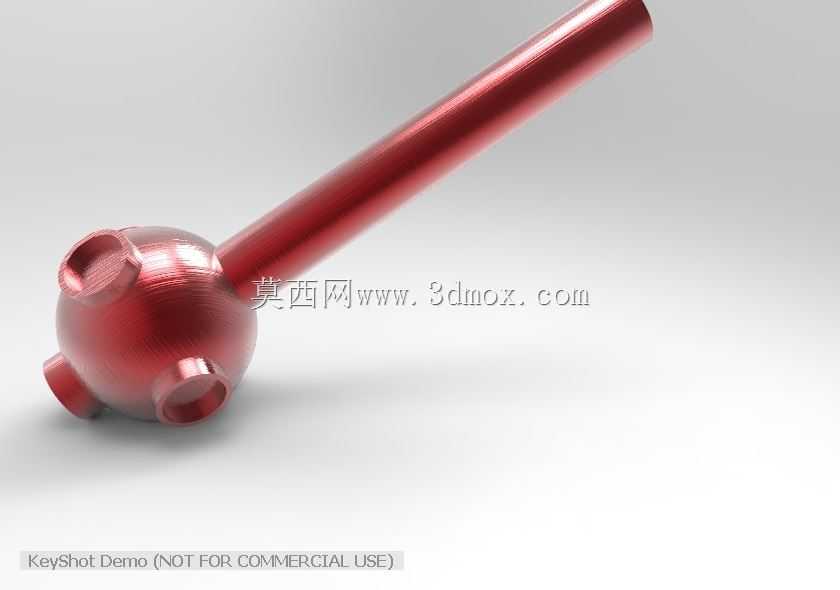

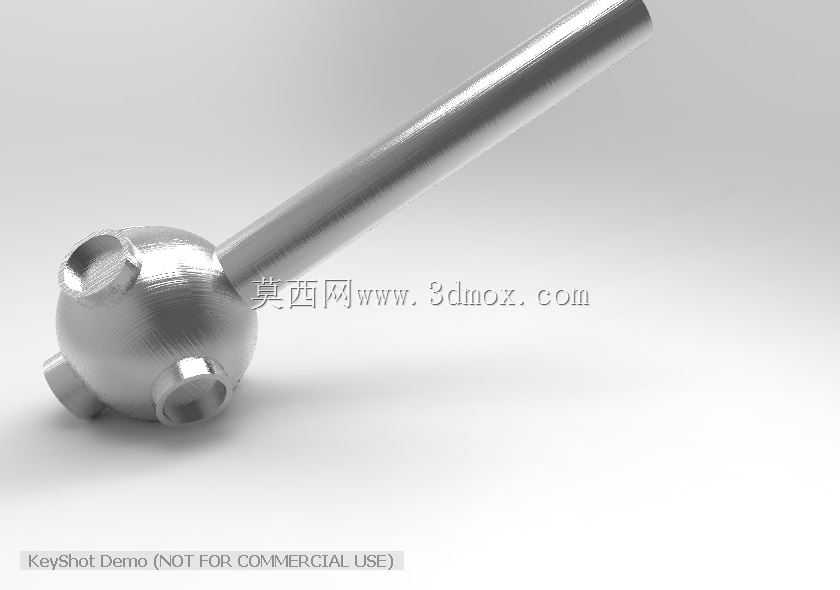

　　这款球形多接口金属连接构件，主要面向多通路流体管路布设、小型气动系统分支连接、实验台气路转接等场景使用，区别于常规直角、三通类标准管路接头，其采用球头作为核心汇流基体，可实现多方向管路的非正交角度对接，在空间受限的设备内部管路排布中，能大幅减少转接接头的使用数量，降低管路泄漏点的整体数量。从结构设计逻辑来看，核心球体作为各通路的汇流腔，所有外接接口的内流道均与球体内腔平滑连通，避免流道直角转折带来的流体阻力激增，长直杆段为主通路接口，球体表面均匀分布的三个侧向接口为分支通路，各接口的同轴度公差控制在0.02mm以内，保证外接管路对接后不会出现偏载应力，长期受流体压力冲击下也不会出现接口开裂问题。外形尺寸方面，

　　核心球体直径为长杆段外径的2.2倍，长杆段的长度为球体直径的3.5倍，侧向接口的外径与长杆段外径保持一致，所有接口的端面均设计有标准管螺纹的加工余量，可根据实际使用场景适配不同规格的气动快插接头、硬管焊接坡口或者软管卡箍连接结构。安装边界上，该构件安装时需保证球体周围预留不小于球体半径1.2倍的操作空间，方便侧向接口的管路对接与密封件安装，长杆段的插入深度不超过杆段总长度的三分之二，避免杆段伸入球腔过久阻挡其他分支通路的流体通流面积。从功能特性来看，整体采用黄铜材质一体加工成型，表面做抛光钝化处理，既具备良好的耐腐蚀性能，适配常规气压、低压液压以及中性流体的输送场景，又能保证内壁光滑度减少流体杂质挂壁的概率，

　　各接口的壁厚经过强度校核，在1.6MPa的额定工作压力下，安全系数不低于4倍，满足常规工业管路的使用压力要求。设计过程中特意规避了常规多通接头的流道对冲问题，各侧向接口与主通路的夹角经过流体仿真优化，流体从主通路进入分支通路时的局部阻力系数比标准直角三通低37%左右，在大流量气路输送场景下能有效降低压力损失，减少气源端的功率损耗。在实际设备装配场景中，这类构件常被用于小型自动化设备的内部气路排布、教学实验台的流体回路搭建、小型液压工作站的分支油路转接，相比多个标准接头拼接的方案，整体装配空间占用能减少40%左右，同时减少了接头之间的密封连接点，后期运维的泄漏排查工作量也能同步降低。建模过程中对所有接口的过渡圆角做了统一处理，

　　球体与各杆段的连接位置采用R3的圆角过渡，避免应力集中导致的构件断裂，所有流道的相交位置均做了倒圆处理，不存在加工死角，方便后续做内腔抛光或者镀层处理，适配有洁净要求的流体输送场景。需要注意的是，该构件的侧向接口为固定角度布设，适合管路方向相对固定的布设场景，如果需要频繁调整管路方向，可在各接口处加装旋转接头组合使用，不过在常规固定管路的布设场景下，一体结构的可靠性远高于组合式接头，长期使用的维护成本更低。
